故障诊断模型更新：基于EMD分解+CNN-Transformer分类模型的详细教程！



前言

本期主要更新基于  Python 的凯斯西储大学（CWRU）轴承数据+EMD-CNN-Transformer分类模型教程！


我们新增了数据集和预处理的详细教程、jupyter 代码教程、pycharm 代码教程， 进行了比较规范的基于 Pycharm 编辑器进行实现的代码，并且优化了训练过程的代码。同时补充了关于CNN-Transformer模型及参数的讲解视频，方便同学们入门学习！请同学们更新后按照视频教程进行运行！



● 数据集：凯斯西储大学（CWRU）轴承数据集

● 环境框架：python 3.11  pytorch 2.1 及其以上版本均可运行

● 准确率：测试集99%

● 使用对象：初学者、论文需求、毕业设计需求者

● 代码保证：代码注释详细、即拿即可跑通。


1 更新简介

1.1 新增视频教程：


增加了详细的视频教程，深入浅出的讲解，可以最为故障诊断系列模型的入门级学习教程 ！新增CNN-Transformer并行模型参数介绍！


1.2 jupyter 代码更新：

（1）增加数据集可视化讲解



（2）优化训练代码


经过优化后的训练代码，大大缩短了训练的时间！


1.3 pycharm 代码更新：


我们严格按照 完整的 GitHub- Pytorch深度学习项目结构，重新编写了代码，方便大家学习养成规范的代码编写习惯！后续如有需要编写论文的开源代码，也可仿照重构代码！


2 轴承数据加载与预处理

2.1 导入数据

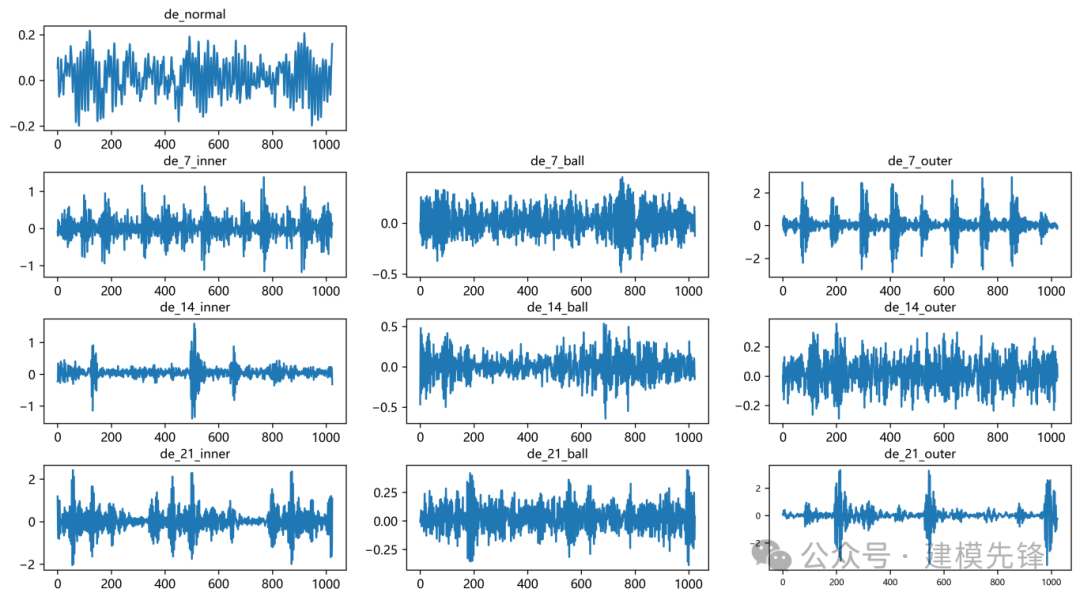

参考之前的文章，进行故障10分类的预处理， 凯斯西储大学轴承数据 10分类数据集：


train_set、val_set、test_set 均为按照7：2：1划分训练集、验证集、测试集，最后保存数据


2.2 故障EMD分解可视化

EMD 分解.png


2.3 故障数据的EMD分解预处理

由结果可以看出，大部分信号样本 都分解出8个分量，将近1/3的信号分解的不是8个分量。EMD设置不了分解出模态分量的数量（函数自适应），为了使一维信号分解，达到相同维度的分量特征，有如下3种处理方式：

  • 删除分解分量不统一的样本（少量存在情况可以采用）；
  • 对于分量个数少的样本采用0值或者其他方法进行特征填充，使其对齐其他样本分量的维度（向多兼容）；
  • 合并分量数量多的信号（向少兼容）；


本模型采用第二、三条结合的方式进行预处理，即删除分量小于7的样本，对于分量大于7的样本，把多余的分量进行合并，使所有信号的分量特征保持同样的维度。


3 基于EMD+CNN-Transformer的诊断模型

3.1 定义EMD+CNN-Transformer网络模型

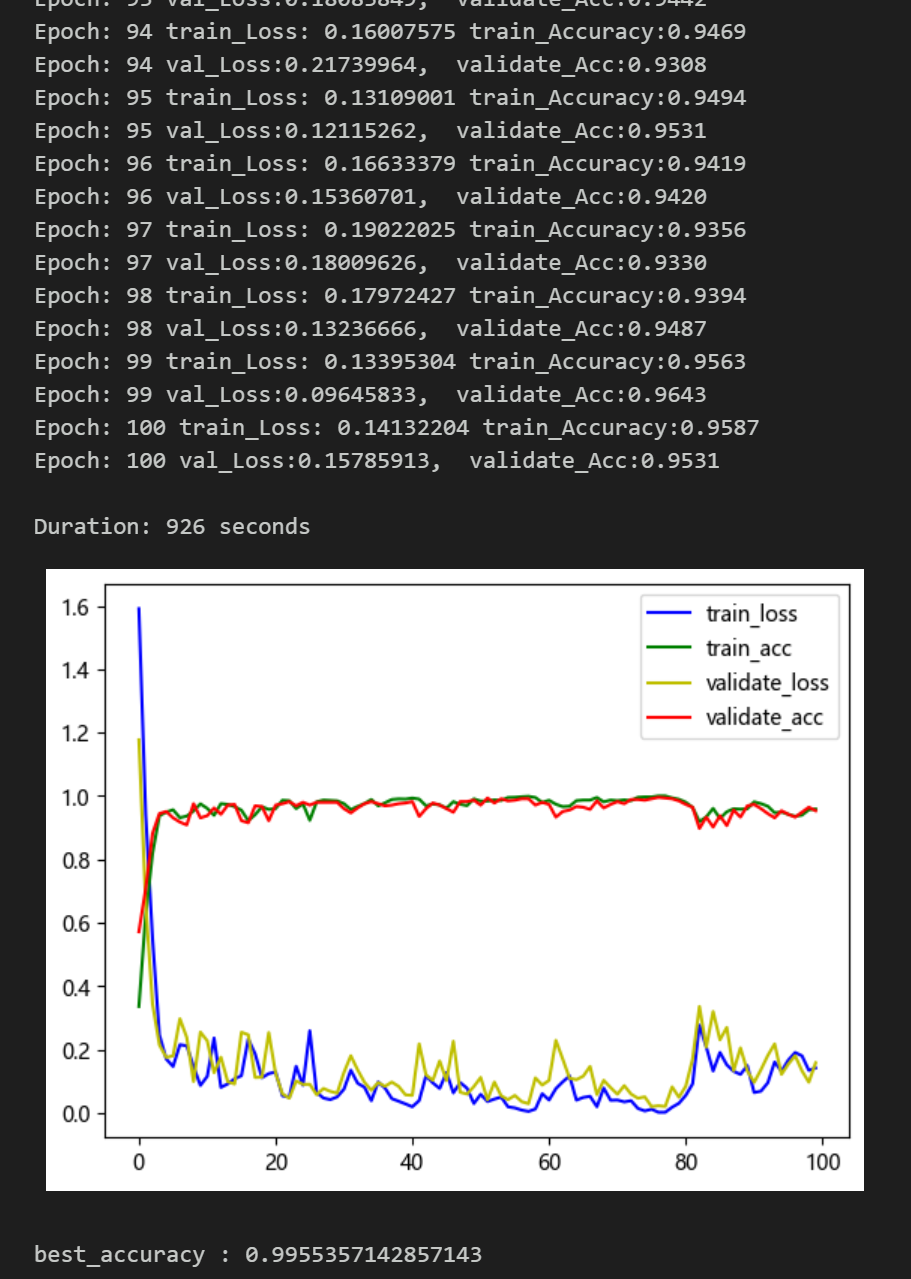

3.2 设置参数，训练模型


50个epoch，准确率100%，EMD+CNN-Transformer 网络分类效果显著 ， 模型能够充分提取轴承故障信号的多尺度特征，收敛速度快，性能特别优越， 效果明显 。


3.3 模型评估

（1）准确率、精确率、召回率、F1 Score


（2）故障十分类混淆矩阵：



4 下载更新地址

单独下载地址：

https://mbd.pub/o/bread/ZpWXlZdt

我们将代码、数据已经打包好，在如下全家桶里面进行了更新，请购买过全家桶的同学及时更新下载！

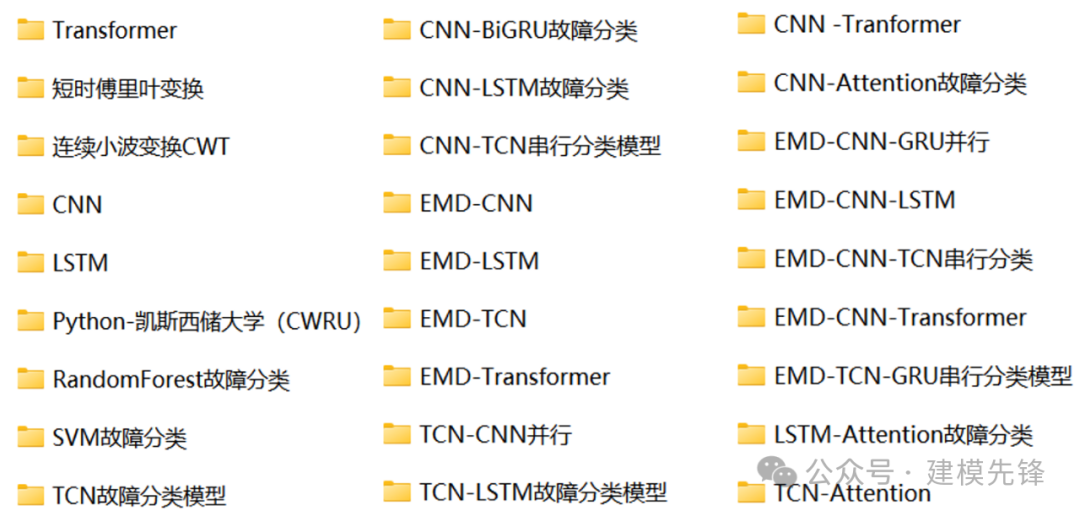

34 个经典轴承故障诊断模型合集 | 全网性价比之王图片下载链接：

https://mbd.pub/o/bread/ZZiXm55w
