有源干扰是敌方故意通过特定的信源主动向雷达辐射的一种电磁干扰，其主要包 括压制性干扰和欺骗性干扰。压制性干扰与雷达信号没有相关性，现如今的雷达接收 机大多采用相干处理技术，这就使得干扰能量被极大削弱，干扰效果不理想。而欺骗 性干扰与雷达信号相关性很高，常规的脉冲压缩等相干处理技术无法抑制有源欺骗性 干扰。因此，相比于有源压制干扰，有源欺骗干扰对雷达威胁更大。

欺骗干扰可以扰乱雷达的搜索和跟踪系统，以保护目标不被雷达发现或跟踪。有 源欺骗干扰根据与目标参数的差别大小分为质心干扰、波门拖引式干扰以及假目标干 扰。质心干扰与目标差别最小，对脉压雷达的干扰效果不明显，雷达一般将其与目标 共同处理[40]。因此本文主要讨论假目标干扰和波门拖引式干扰。

1.距离波门拖引干扰

拖引干扰则是一种从质心干扰向假目标干扰周期性变化的干扰信号[40]。依据干 扰效果的不同拖引式干扰可以细分为距离波门和速度波门拖引干扰。距离波门拖引干 扰常被用于扰乱雷达距离跟踪系统。

图1是对敌方雷达施加距离波门拖引干扰时雷达距离波门的变化情况[41]，距离 波门拖引干扰的详细工作过程如下：

(1) 捕获阶段：干扰机直接对截获的雷达信号放大1.3~1.5倍后转发。由于雷达 自动增益控制（Automatic Gain Control，AGC）电路一般自动跟踪大功率信号，所以 干扰将捕获雷达距离跟踪波门。

(2) 拖引阶段：干扰机逐渐增大或减小干扰时延，距离波门将逐渐远离真实目标， 此时需保证拖引速度不大于波门的最大移动速度，以免被雷达甄别。

(3) 关闭阶段：关闭干扰机一段时间，此时雷达距离波门将完全脱离真实目标而 不得不重新搜索目标，若雷达再次锁定目标，干扰机重复以上过程，使雷达不能准确 测算真实目标的距离参数。

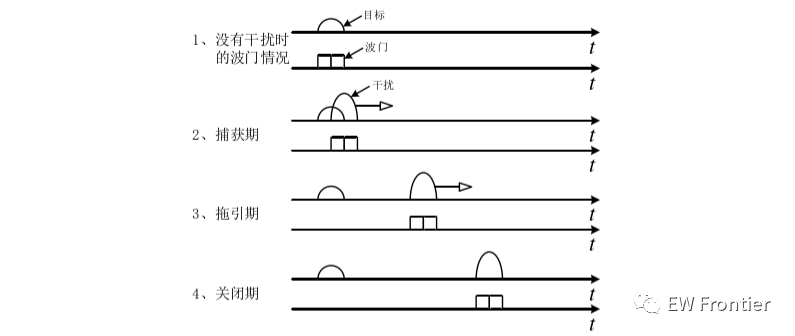

图1 距离拖引干扰工作过程

依据拖引阶段时延参数的差别，距离拖引有前拖和后拖两种类型，前拖是在拖引 阶段，干扰机逐渐减小转发时延，诱使距离波门向着与雷达距离减小的方向移动，此 时雷达探测到的距离信息将小于真实目标距离，前拖极易被雷达甄别所以不常使用， 与前拖相反，后拖会使雷达产生目标距离逐渐增大的假象。

2.速度波门拖引干扰

速度波门拖引干扰常用于扰乱速度跟踪系统。图2给出了速度波门拖引干扰下 雷达速度波门的变化情况[41]。在成功识别出雷达工作参数之后，干扰机对截获的雷达 信号增添一个虚假的多普勒频率，并放大转发给雷达接收机，而AGC电路响应大功率 信号，这样雷达速度跟踪波门便被干扰所捕获（捕获期，捕获期的时间长度约0.5~2 s） [42]。然后逐渐拖离干扰的多普勒频率（拖引期，拖引速度  应不大于目标的最 大加速度[42]）。当速度跟踪波门被拖离至距离目标速度波门多个波门宽度的位置时， 关闭干扰机一段时间（关闭期，时间长度约0.5~2 s），此时雷达因丢失真实目标而不 得不重新搜索。

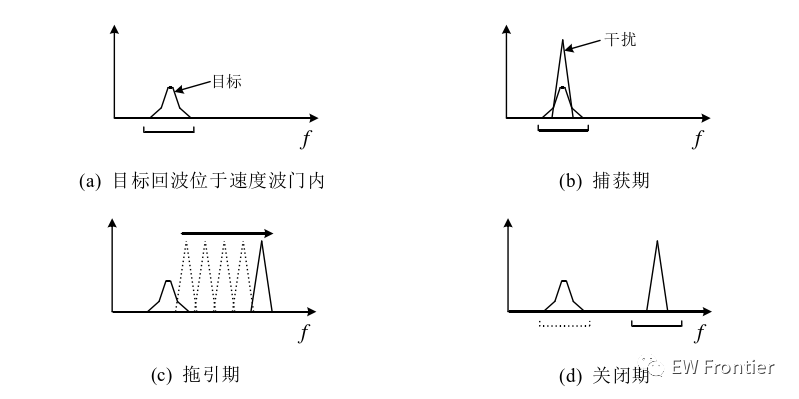

图2 速度拖引干扰工作过程

参考文献：雷达抗干扰波形设计及仿真分析【D】
