介绍1

PHM2009齿轮箱数据。

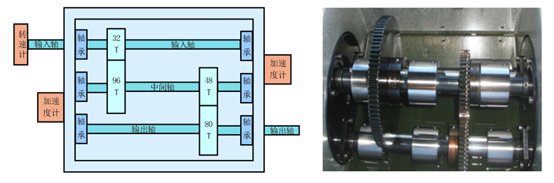

齿轮箱结构如下图所示，两个加速度计分别固定于输入轴和输出轴附近。

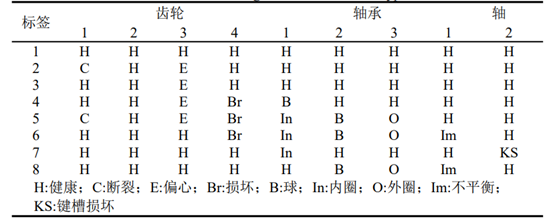

齿轮箱包含8种复合故障，故障详情如下表所示。

数据在30、35、40、45和50Hz轴速下，高负荷和低负荷下，以66.7kHz采样频率采集。

介绍2

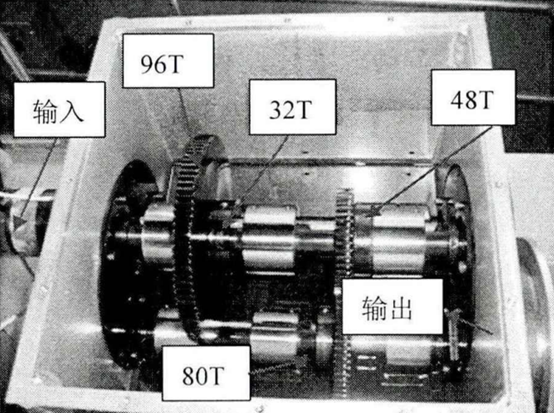

该数据集是从下图图所示的齿轮箱测得的，该齿轮箱由３个轴，４个直齿轮和６个轴承组成。

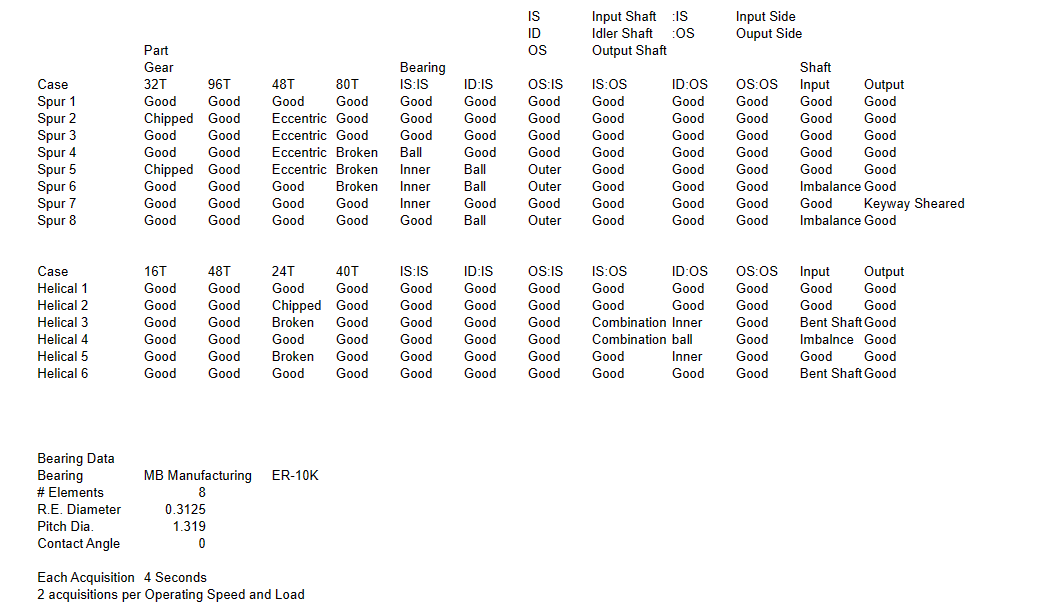

该数据集包含5种不同转速下直齿轮和斜轮齿两种不同类型的齿轮发生故障时的16种故障数据，以1800rpm下的10种状态下的齿轮箱数据为例，如下表。

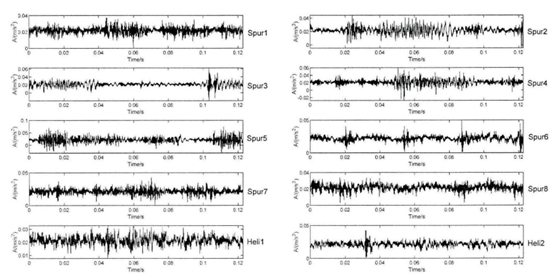

表中IS为输入轴，ID为中间轴，OS为输出轴，Spur代表安装直齿轮时不同状态下的齿轮箱故障数据，Helical代表斜齿轮，其对应的时域图如下图所示，每个故障信号取8192个数据点。
