​1 基本概念

相参性雷达指雷达系统的发射信号、本振电压、相参振荡电压和定时器的触发脉冲均由同一基准信号提供这些信号之间均保持确定的相位关系（即相位相参）这种雷达系统称全相参系统。雷达（主要是主振放大式）由频率综合器产生各种相参信号‚虽然频率不同（甚至相差很大）‚但信号之间保持相位相参性。全相参是实现频率捷变技术（用于抗瞄准式干扰）和线性调频技术（脉冲压缩）的基础‚能产生复杂的波形。应用比较广泛的脉冲多普勒雷达就是全相参雷达。

2 相参性雷达的优点

相参性体制主要指系统能提供一个稳定的发射初相可以是中频全相参或者本振锁相相参‚并且在整个接收信号期间连续存在。根据系统初始相位可以对接收信号进行相位判断‚从而可以进行多普勒信息提取。

3 相参脉冲串信号

相参脉冲串信号指相邻的脉冲调制正弦信号间具 有固定相位关系的信号。 它可以表示为：

式中：相参脉冲串信号是对一个基准正弦信号Acos（2πf0t ＋φ0） 进行脉冲幅度调制而形成的。其中，脉冲宽度为tp，周期为Tr 。可以看出‚这是一个无限长的周期为Tr ，载频为f0 的脉冲信号序列。

同样可以得到相参脉冲串信号的模糊函数为：

从这个公式可以看出‚速度模糊函数是单个脉冲频谱的包络与N 个脉冲串所产生的部分相乘后的乘积。假设tp＝1μs，Tr ＝10μs，脉冲个数N 为4个‚延迟时间范围τ为－10～＋10μs，根据公式得到相参脉冲串信号的距离模糊函数图和速度模糊函数图。如图所示。

相参雷达具有较高的距离和速度分辨力‚但当距离和速度分布范围超出清晰区时，存在距离和速度模糊。

4 仿真结果

参数设置：采样率：100；脉冲宽度：0.2；脉冲重复周期：1。

图1 相参脉冲信号

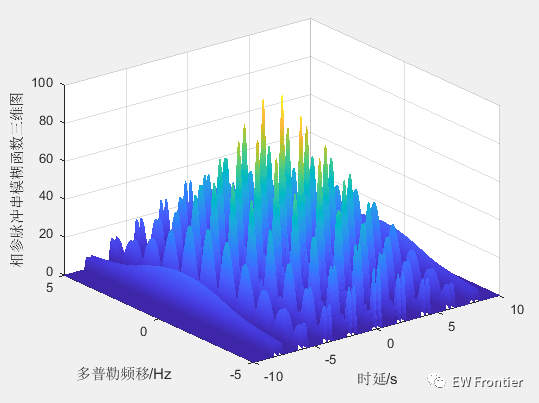

图2 相参脉冲信号模糊函数三维图

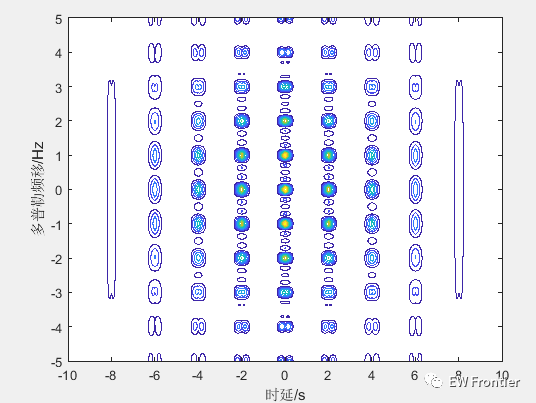

图3 相参脉冲信号模糊函数二维图

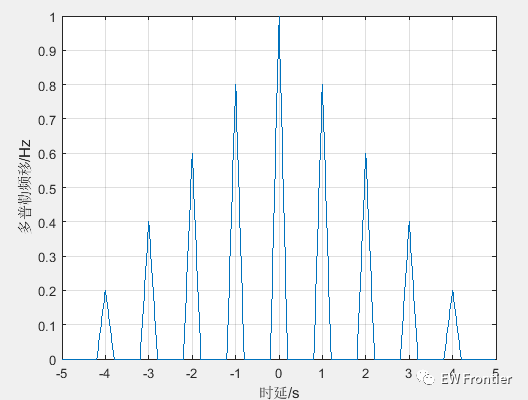

图4 相参脉冲串零频移切面图

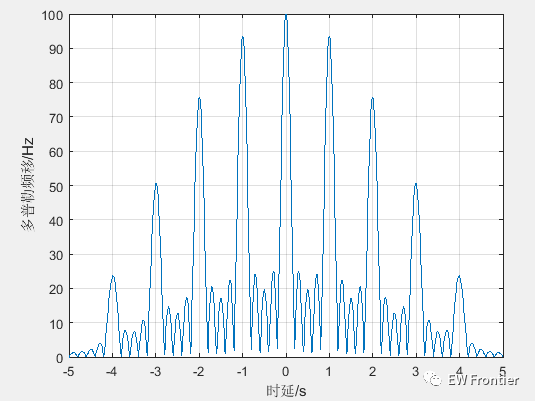

图5 相参脉冲串零延时切面图

MATLAB代码：
