028 – FDTD案例：超材料法诺(Fano)共振

作品简介
028 – FDTD超材料法诺(Fano)共振（含演示视频，50元）


基本介绍：


  • 主要内容：根据发表在 Physical Review Letters 上的论文《Plasmon-Induced Transparency in Metamaterials，作者：Shuang Zhang等》，用Lumerical重复了其中的Fig.2b、Fig.2c ；
  • 基于 Lumerical FDTD Solution求解，使用的软件版本为 Lumerical 2018a；
  • 计算所需的内存：4 GB；
  • 涉及的内容：在structure group中编写脚本画几何结构、TFSF光源、反对称边界条件、自定义网格、点监视器 等；
  • 绘制了：Fano共振曲线、电场分布；
  • 建模过程录制了时长为 20 min 的演示视频（从打开软件开始录到画出结果为止）；
  • 注意：本案例所带的视频是演示视频，仅仅在建模过程中将电脑屏幕录了一下，不含讲解，没有声音。
  • 付费后可以观看演示视频，并下载案例文件。购买此案例不附带答疑指导。

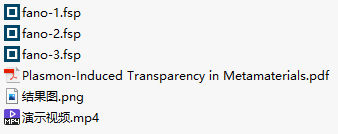

包含的文件截图：



详细描述：

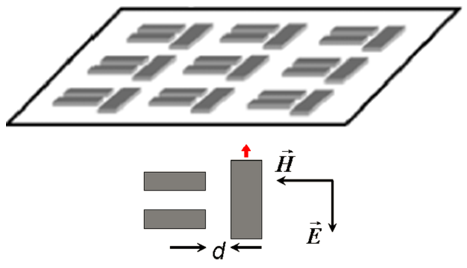

如上图所示，超表面的基本单元由三个 Ag 纳米棒组成。右侧纳米棒的长宽分别为 128 nm 和 50 nm；左侧两个纳米棒的长宽分别为 100 nm 和 30 nm；左侧两个纳米棒的间距为 30 nm；纳米棒的厚度均为 20 nm；图中 d = 40~100 nm。图中的红色箭头是电场探针。

在波长为 300 ~ 600 nm 的平面光正入射下，不同的 d 对应不同的法诺线形。


计算内容和结果：


1、电场探针（上图中红色箭头处）监测到的 Fano 共振曲线。左：文献中的图，右：本案例的结果 👇

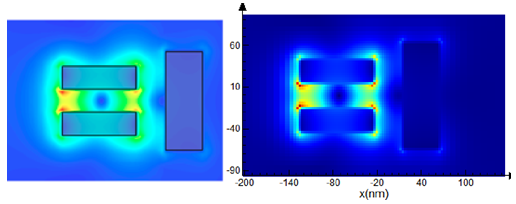

2、d = 40 nm 时，428.4 THz 处的电场分布。左：文献中的图，右：本案例的结果 👇


付费后将能看到演示视频，并下载演示过程中做出来的模型文件。
再次提醒：本案例所带的视频是演示视频，仅仅在建模过程中将电脑屏幕录了一下，不含讲解，没有声音。
