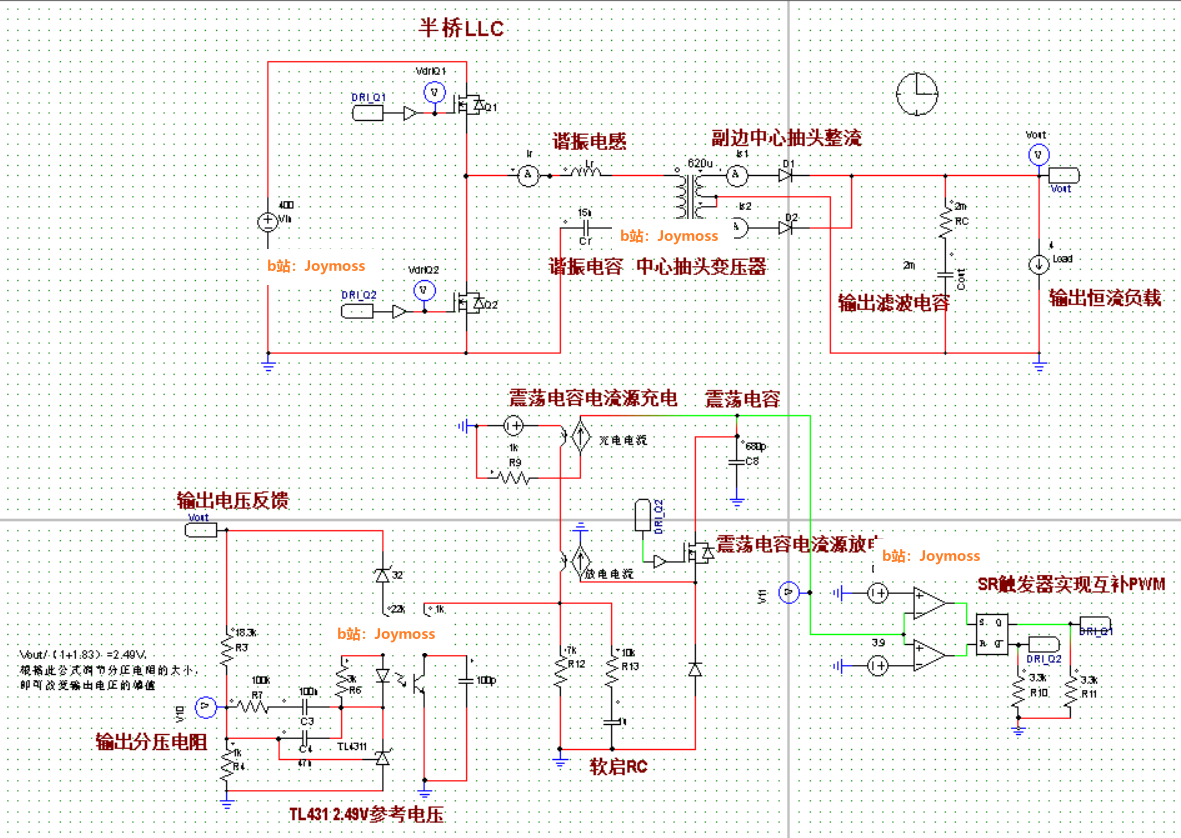

Psim仿真-基于TL431与振荡电容充放电的半桥LLC谐振变换器变频控制

1.控制电路通过电流源对振荡电容充放电产生锯齿波，再通过比较器+ SR 触发器生成互补PWM，开关频率由振荡电容的充放电时间决定。

2.震荡电路、TL431和SR触发器共同构成闭环控制器

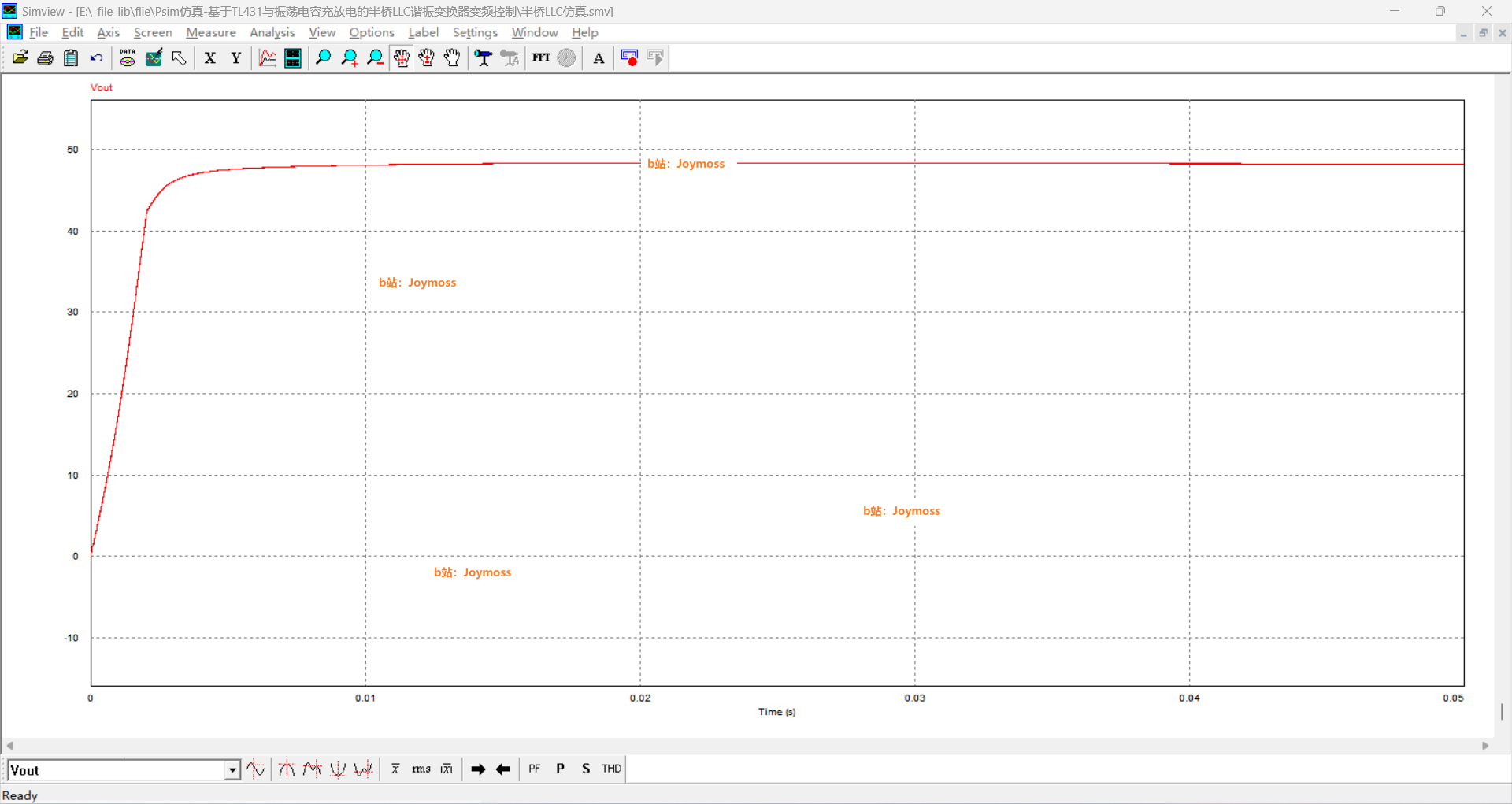

3.半桥LLC变换器输入电压400V，输出48V可调，通过分压电阻调节输出电压，功率500W

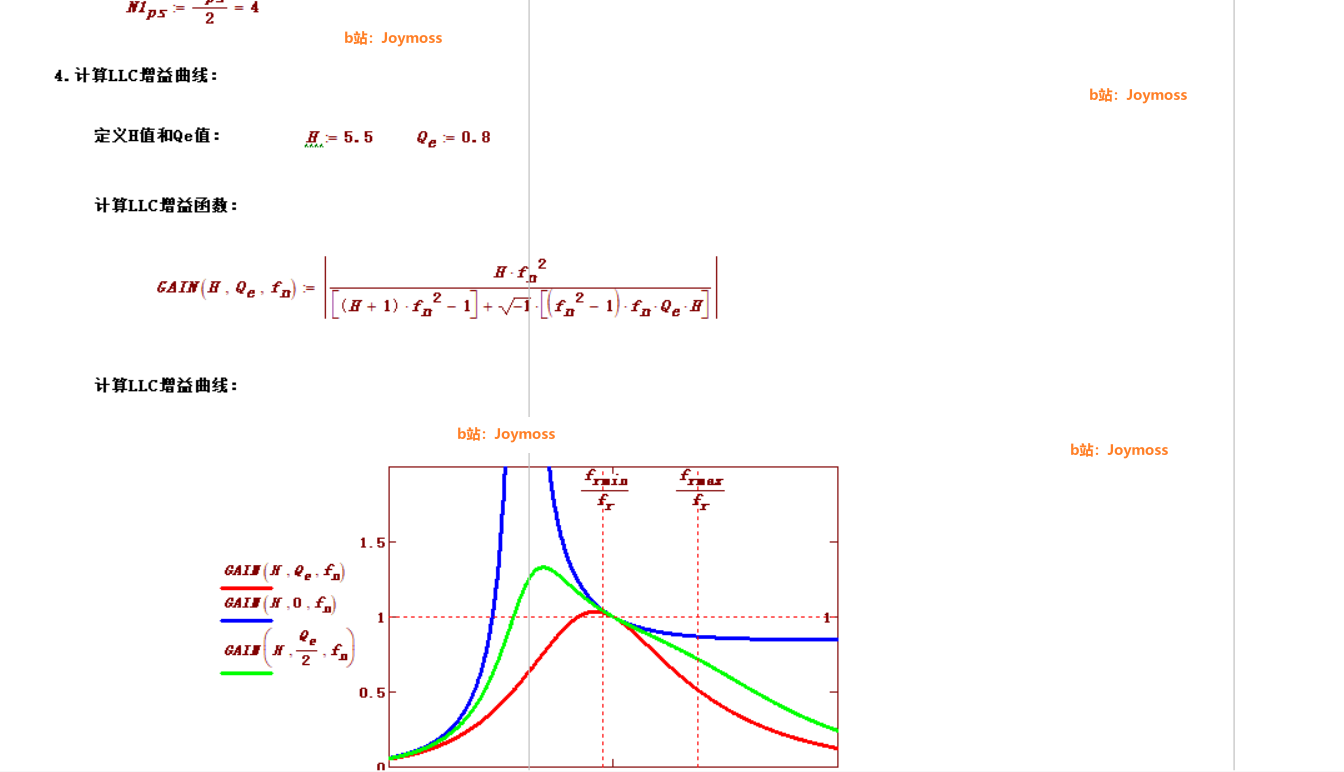

4.提供半桥LLC相关文献和赠送一份相关的全桥LLC的Mathcad设计书（非配套，但很值得参考，可参考里面的公式及推导设计参数）
