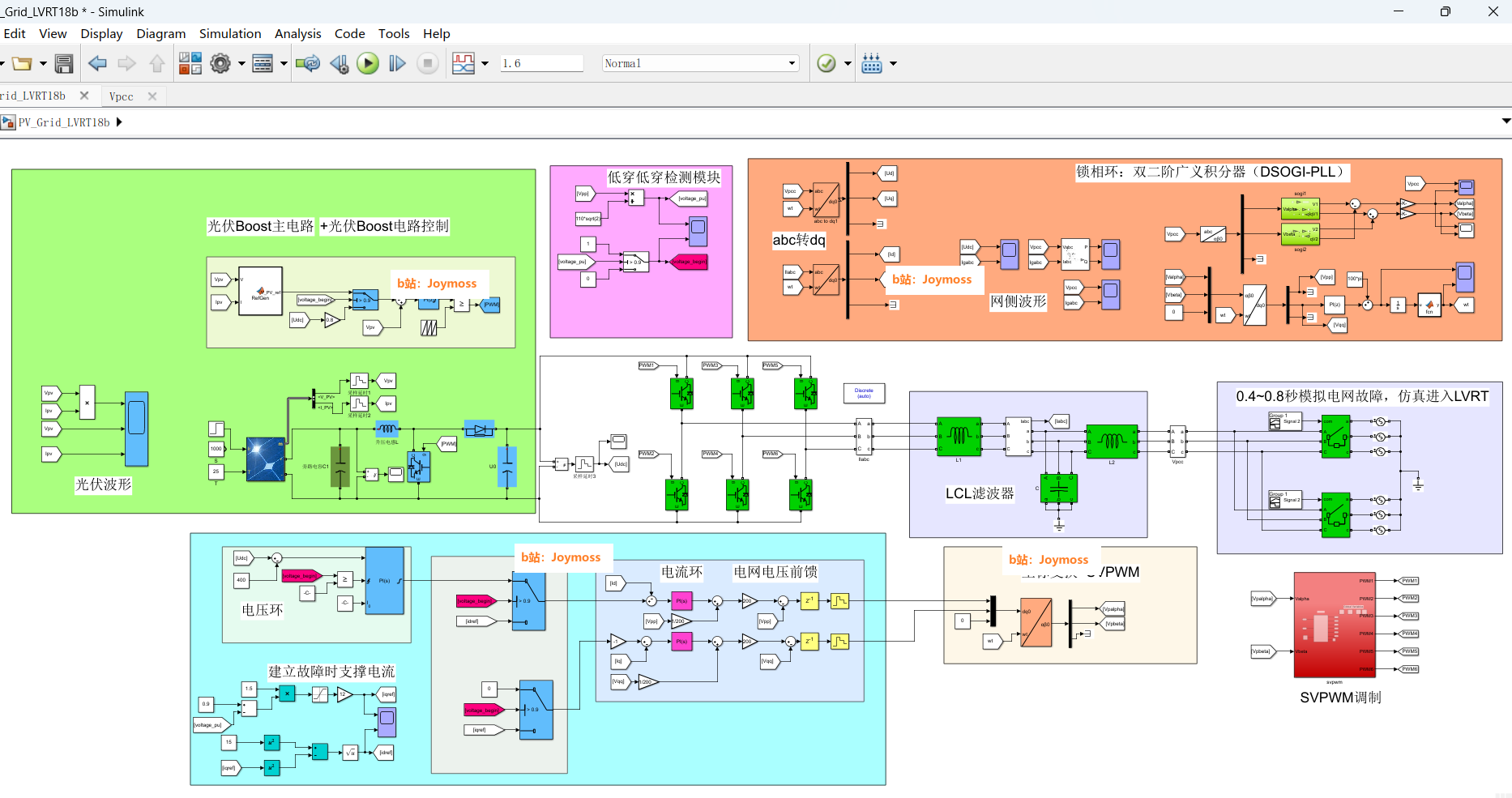

两级式光伏并网逆变器低电压穿越LVRT仿真模型：改进MPPT、改进电流环、DSOGI锁相环与电流前馈控制（仿真+配套设计说明文档+参考文献）

1.提供：仿真+配套设计说明文档+参考文献。

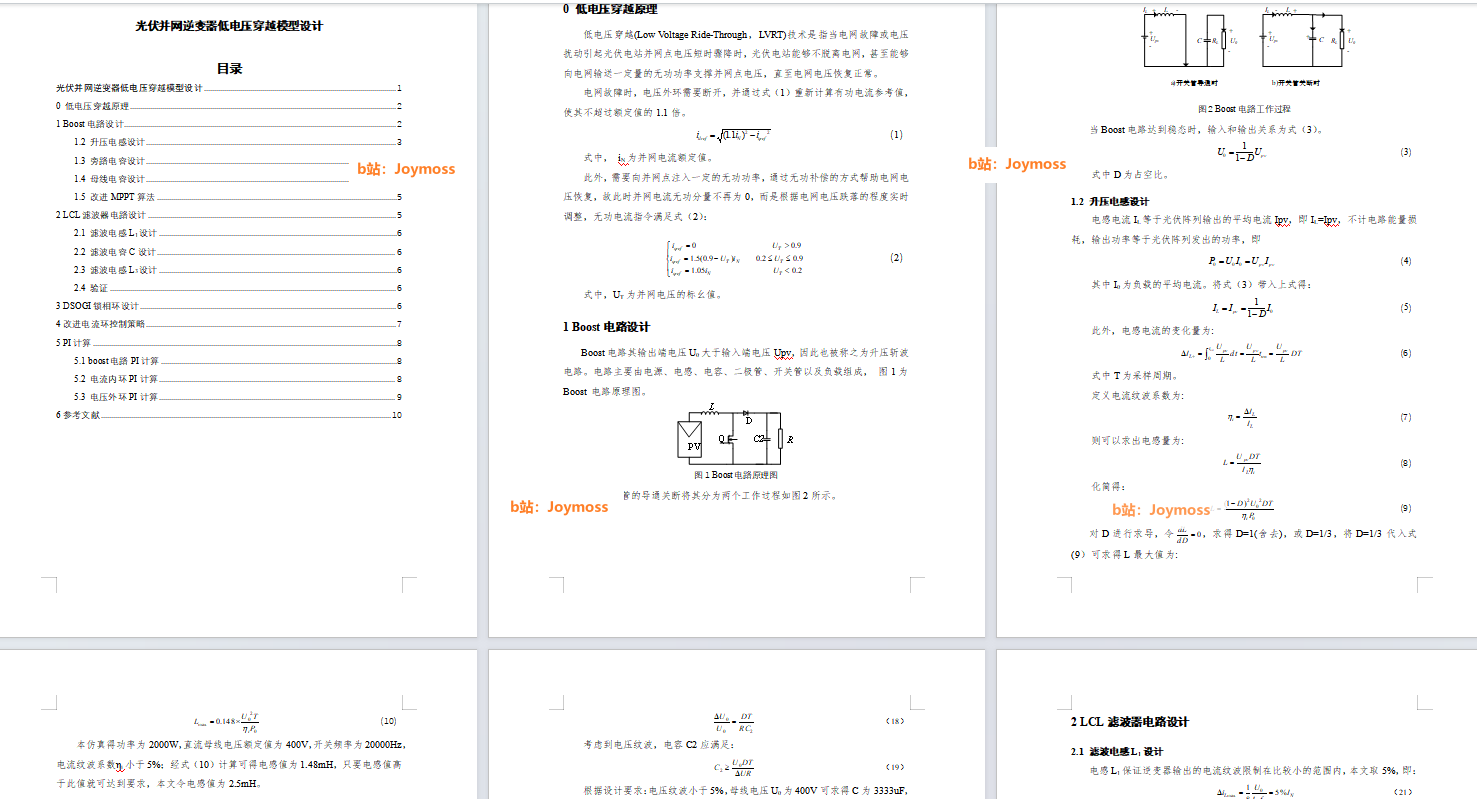

2.设计说明针对光伏并网逆变器低电压穿越（LVRT）需求，完成了全套仿真模型的电路设计、控制算法优化、锁相环搭建

及 PI 参数整定（参数整定仅供参考），仿真功率2000W、直流母线额定电压400V，所有设计均给出具体参数计算与实际选取值，且兼顾仿真调试的参数裕度与微调需求，可直接作为光伏逆变器 LVRT 仿真开发参考。

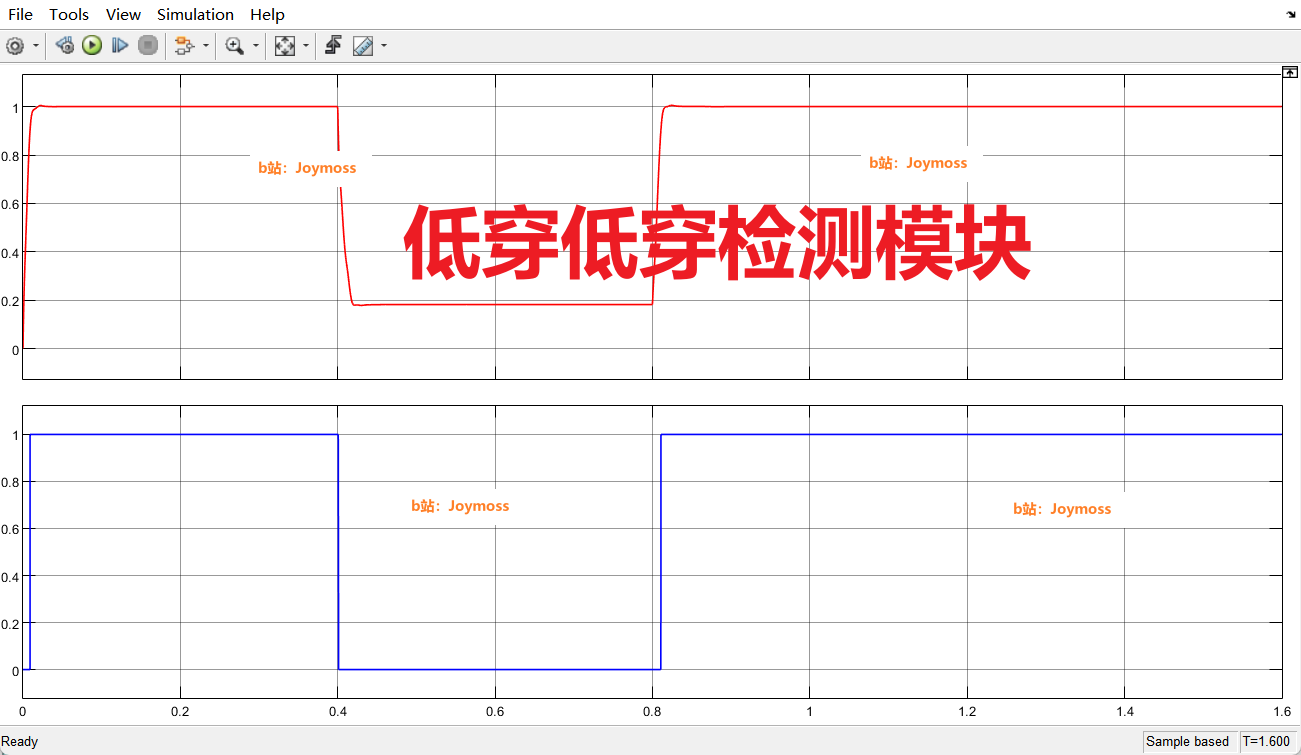

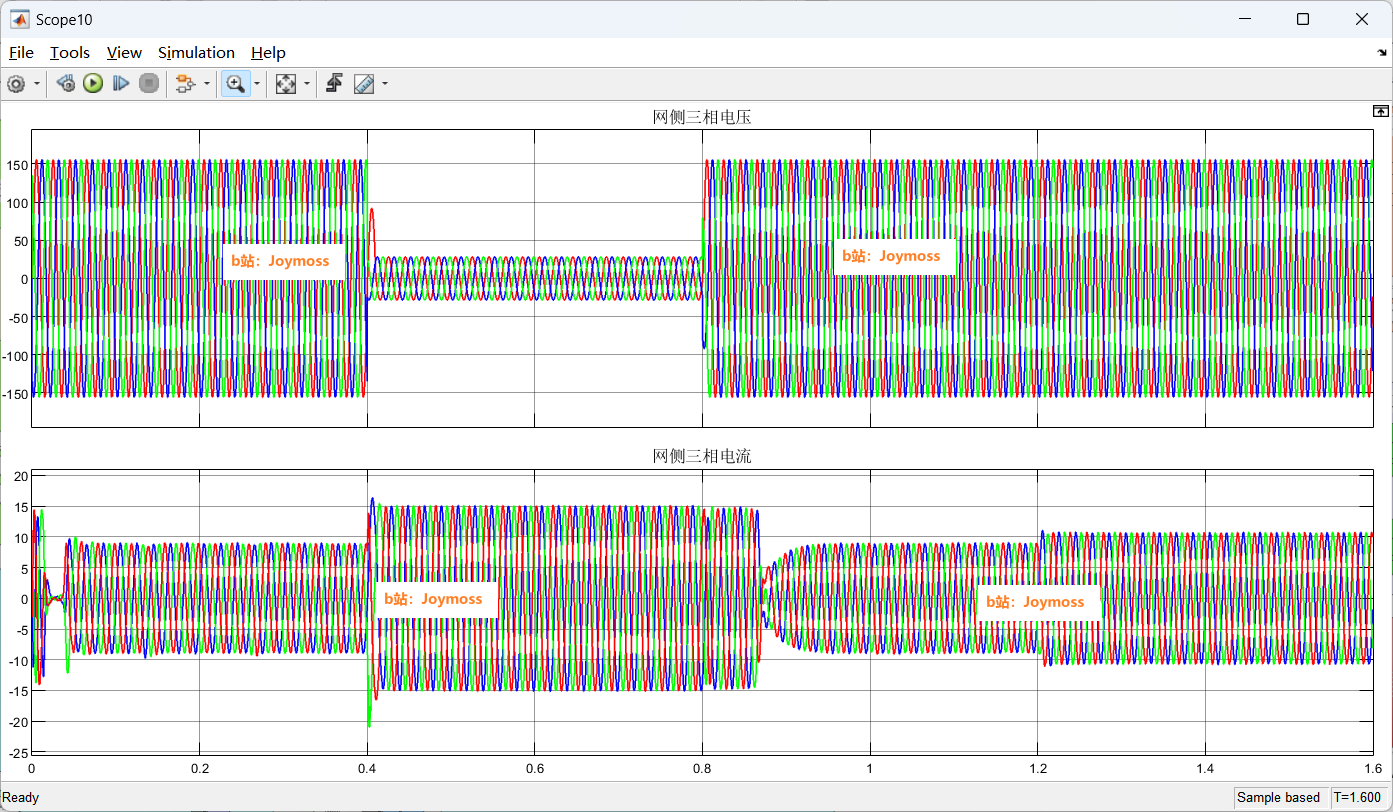

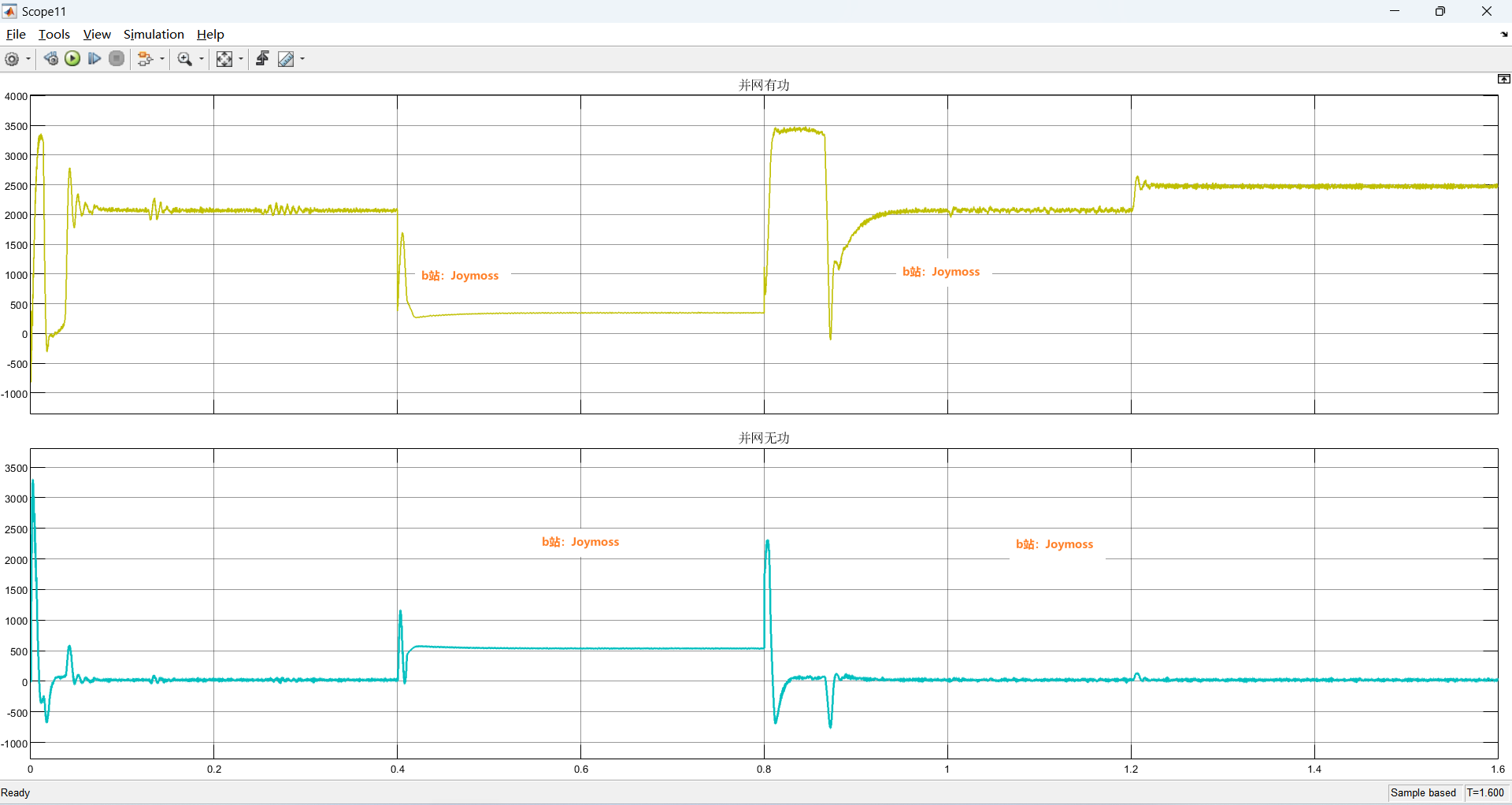

3.低电压穿越原理：电网故障致并网点电压骤降时，光伏电站保持并网，同时通过有功 / 无功电流精准调控支撑电网电压恢复：断开电压外环，重新计算有功电流参考值，使其不超过额定值 1.1 倍，避免过流；按电网电压跌落程度实时调整无功电流指令（与并网电压标幺值 UT 关联），注入无功功率完成电网电压补偿。

4.Boost 升压电路设计（含改进 MPPT 算法）：为光伏阵列实现升压与功率调节，完成全参数定量设计，核心参数均按纹波＜5% 要求计算并留取裕度，具体设计如下：

①升压电感：按电流纹波系数 ηi＜5%、开关频率 20000Hz；旁路电容：滤除光伏矩阵电压波动；母线电容：缓冲功率波动（仿真可适当减小以提升响应速度）；

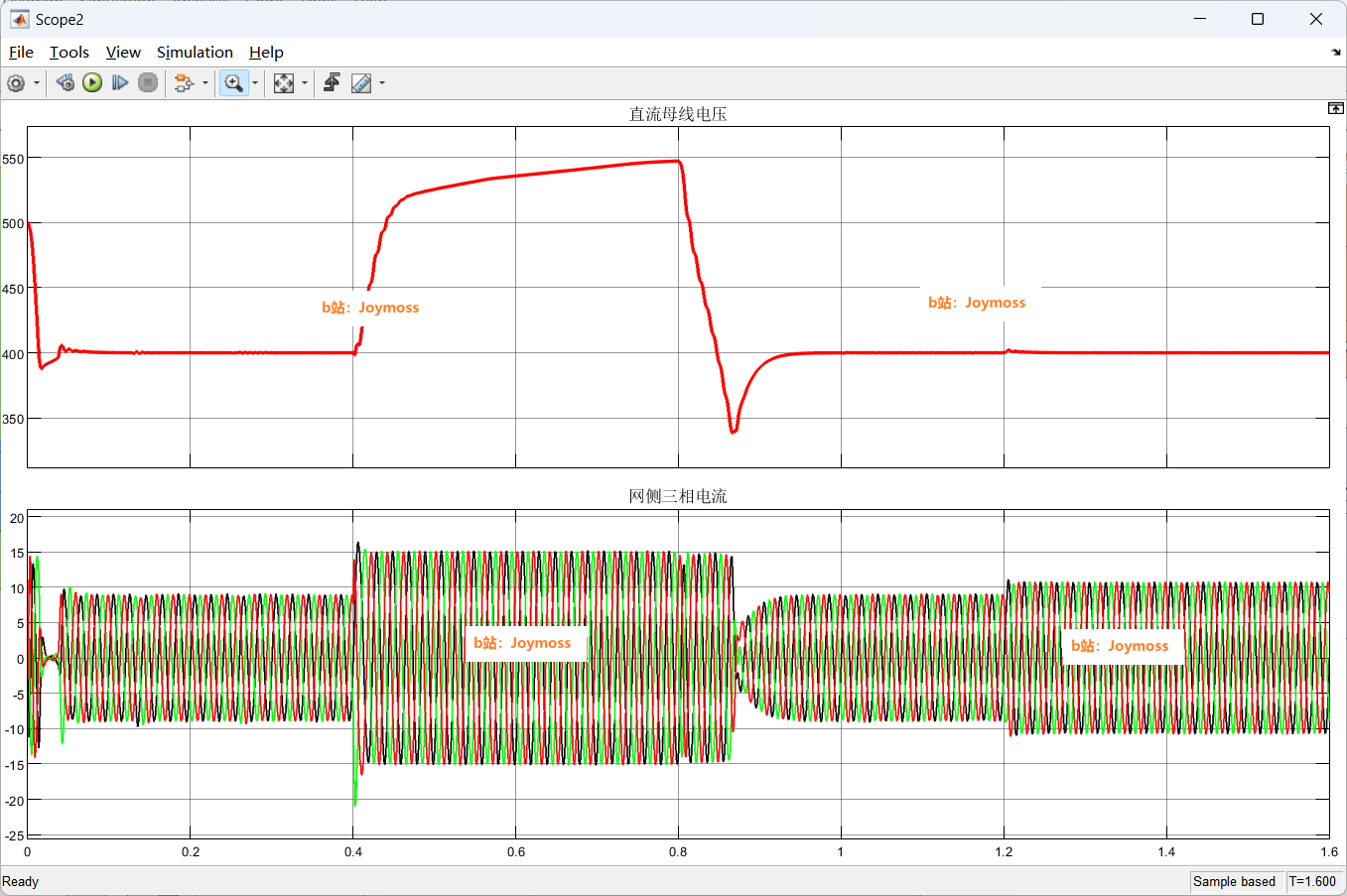

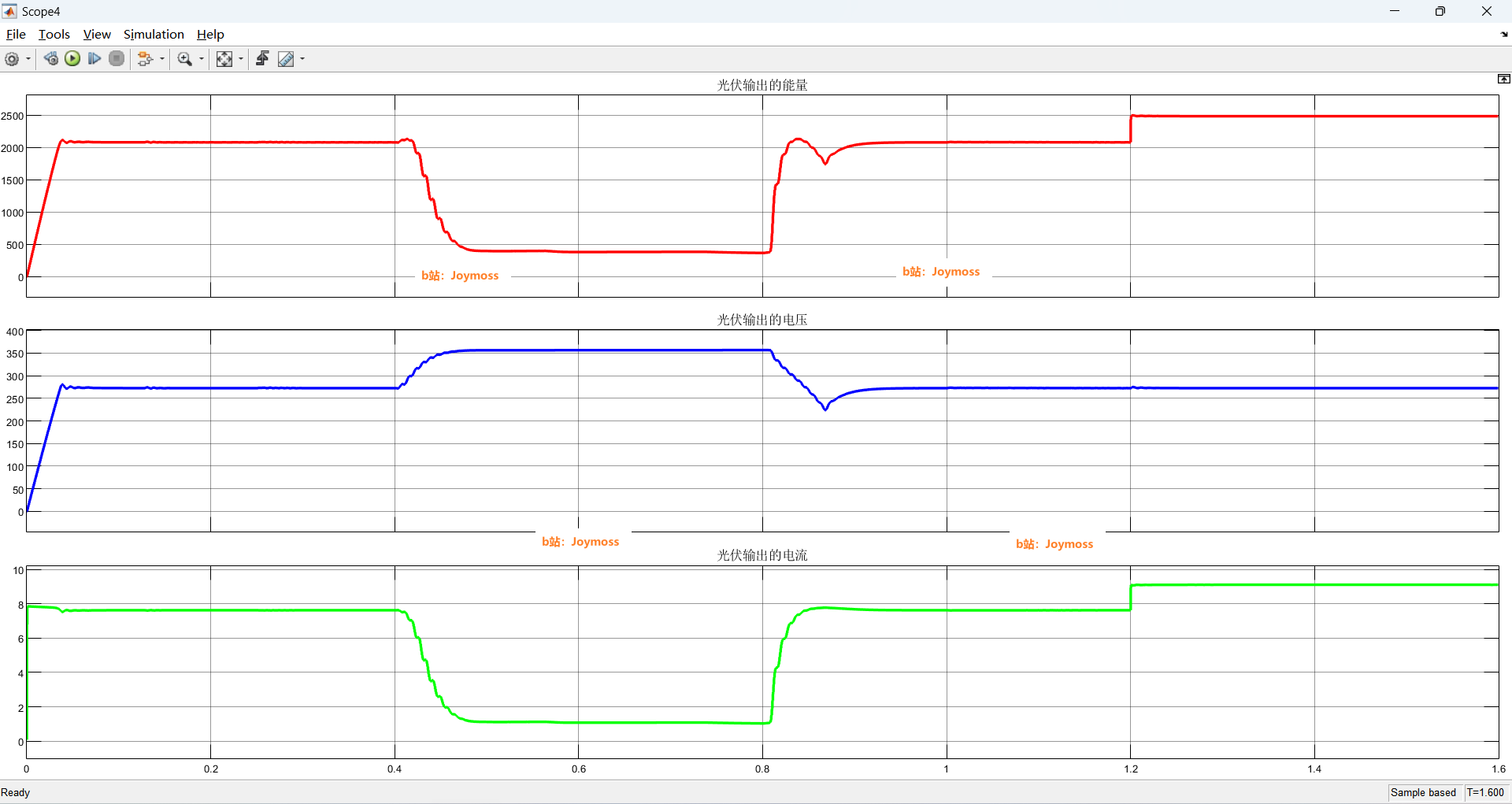

②改进MPPT算法：在传统算法基础上加入调节系数k，将k与直流母线电压U0的乘积作为新的光伏电压Upv参考值，通过光伏功率与网侧有功功率的动态平衡，自动收敛功率且限制直流母线过电压（U0不超过VOC/k，VOC为开路电压），解决传统MPPT在电网故障时的电压失控问题。

5.LCL滤波器电路设计：用于滤除逆变器输出电流谐波，按电流纹波5%、基波无功功率≤系统额定有功功率2.5%设计，参数与谐振特性均完成验证，具体设计：

①滤波电感L1：限制逆变器输出电流纹波；滤波电容C：控制无功功率占比；滤波电感L3：按L3=0.5L1设计；

②谐振验证：通过谐振频率公式计算所设计LCL参数的谐振频率，满足滤波器稳定工作的谐振条件，设计有效性验证通过。

6.DSOGI锁相环设计：为电网故障时的电压采样与相位跟踪提供高精度锁相，核心为二阶广义积分器（SOGI）+传统

SRF-PLL的组合架构：

①先通过Clark变换将三相并网点（PCC）电压转换为αβ坐标系下的VPCC_α、VPCC_β；

②经DSOGI预滤波器分离αβ坐标中的正、负序分量，消除电网电压畸变的影响；

③系统设计为欠阻尼状态，阻尼比取工程常用值0.707，兼顾锁相速度与稳定性，推导得到SOGI输入输出的传递函数，完成锁相环数学建模。

7.改进电流环控制策略：针对传统电流环在电网故障时受PCC电压干扰易产生过流的问题，进行核心优化：

①传统缺陷：电网故障时PCC电压波动会直接影响网侧电流，引发过流风险；

②改进方案：引入PCC电压全前馈，抵消PCC电压对网侧电流的干扰；

③优化效果：电网侧电流不再受PCC电压波动影响，彻底避免电网故障时的过流问题，提升LVRT过程中的电流控制稳定性。
