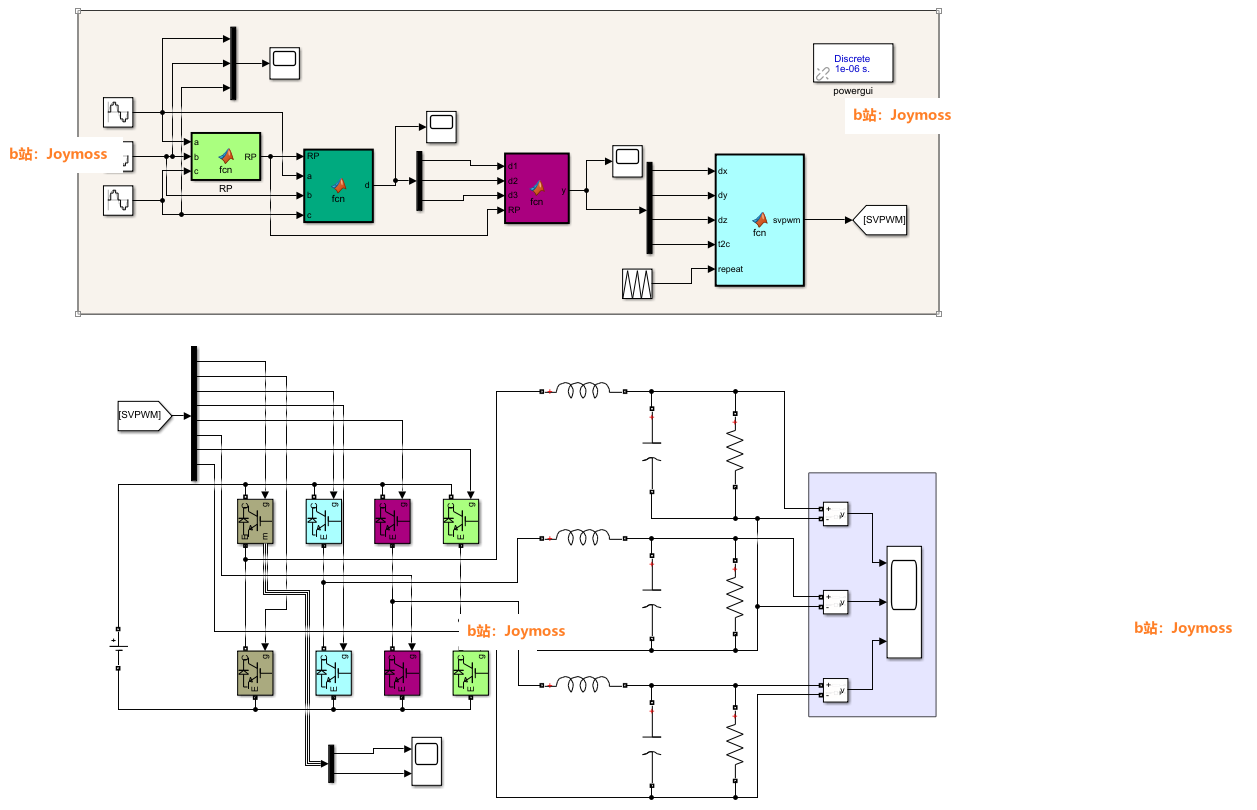

3D-SVPWM三维空间矢量合成，四桥臂逆变器（三相四线系统）三维空间矢量调制策略

1.算法目标

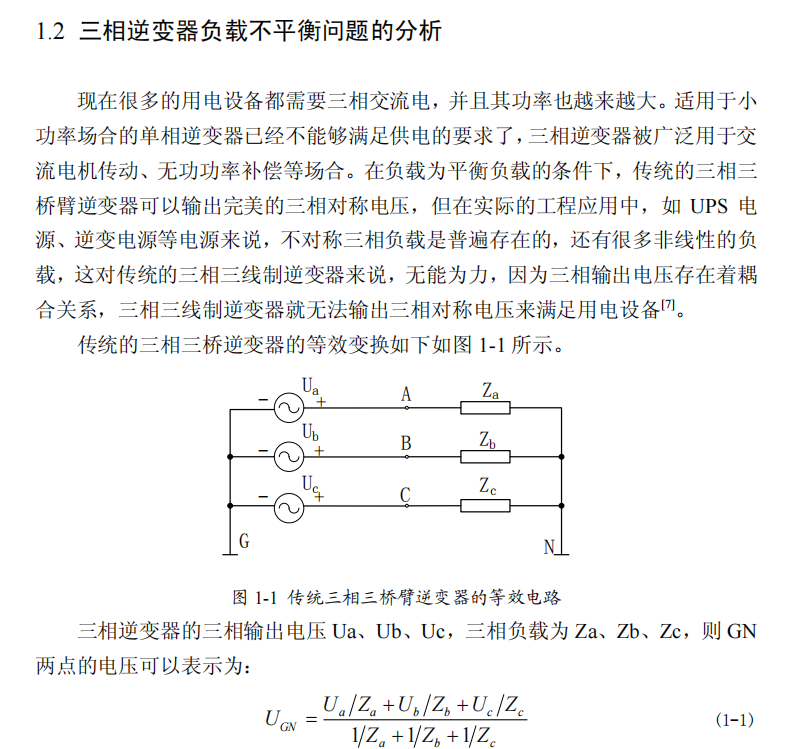

在传统二维SVM基础上增加对零序电压分量的精确控制，以适应不平衡负载或非线性负载工况，确保三相四线系统中线电压与中点电位的稳定。

2.空间维度扩展

在α-β两维平面基础上引入γ轴（零序分量轴），构成三维空间坐标系。所有电压矢量在三维空间中分布，用于同时控制三相输出与中性点电压。

3.矢量结构特点

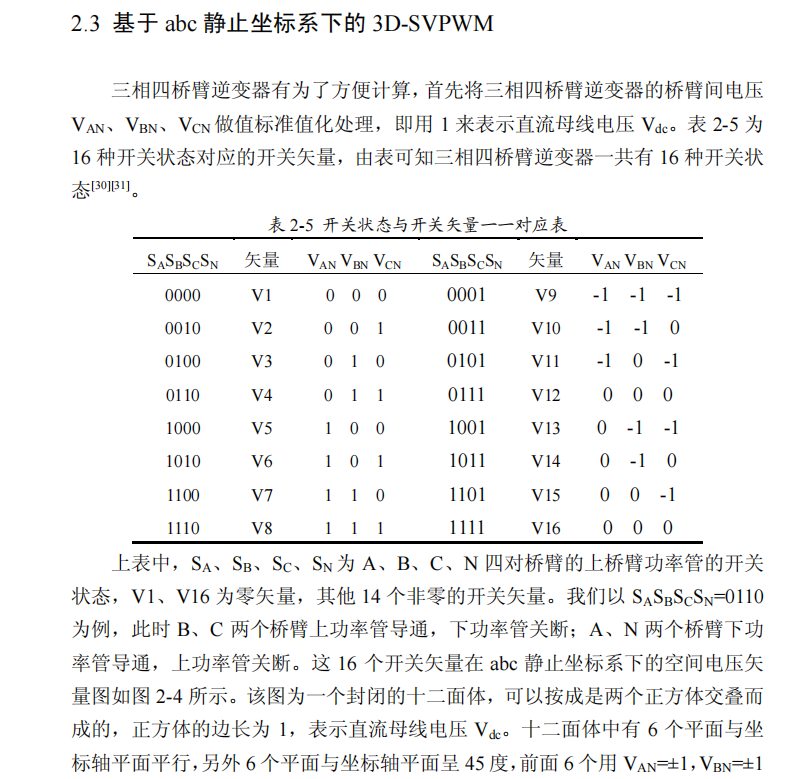

四桥臂逆变器共产生16个基本开关矢量（8个非零矢量、8个零矢量），在三维空间中呈现棱柱或六棱柱结构分布，其中零序分量在γ轴方向体现。

4.调制核心步骤

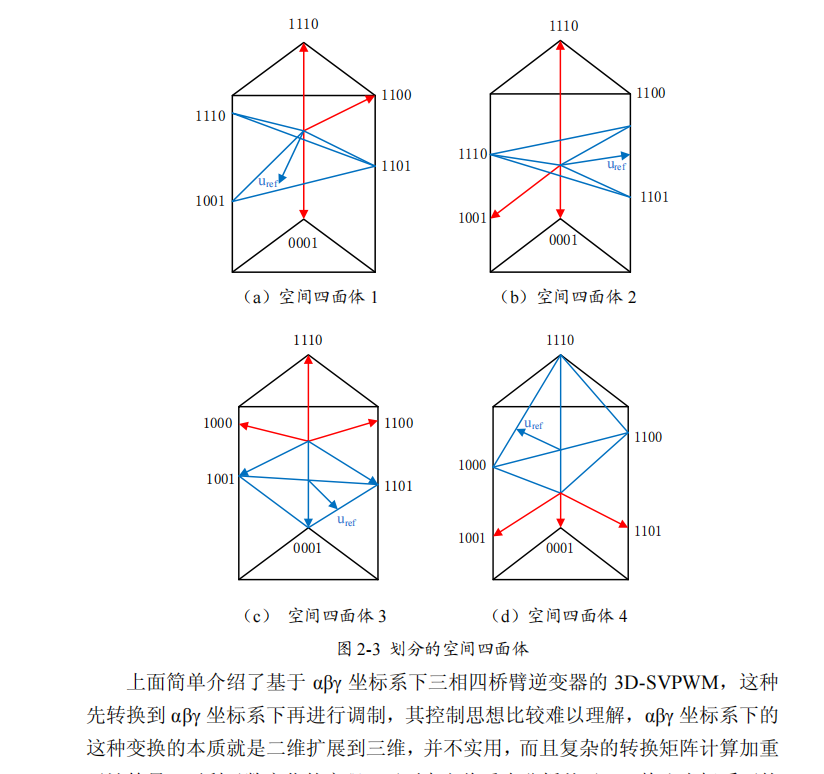

①矢量选择：根据参考电压在三维空间中的位置，选取最近邻的4个非零矢量参与合成。

②作用时间计算：通过三维矢量分解计算各矢量的作用时间，确保平均输出与参考矢量一致。

③矢量合成与序列安排：将选定矢量按优化序列排列，以降低开关损耗并平衡中点电位。

5.与二维SVM的关键差异

增加了对γ轴分量的独立调制能力，可主动控制零序电流通路，特别适用于三相不平衡或谐波丰富的负载场景。

6.文献《基于三维空间矢量控制的三相四桥臂逆变器的研究与设计》
