整个算法从用户输入参数开始，首先智能处理默认值设置，当用户未指定峰值位置时，自动计算理论最优位置（1/f）。接着创建时间向量，覆盖从负半周期到正半周期的完整波形范围。根据时间偏移参数t0调整波形中心位置，确保峰值准确落在指定时间点。对于一维子波生成，采用经典Ricker公式计算每个时间点的振幅值，该公式由两部分组成：第一部分是抛物线型包络函数，控制波形整体形态；第二部分是指数衰减项，决定波形的振荡特性。两部分相乘得到具有典型"钟形"特征的子波。当需要生成二维子波时，算法自动扩展为网格计算，在二维时间平面上计算每个点的振幅值，形成对称的二维波形结构。最后，算法提供自动可视化功能，对于一维子波直接绘制时域波形图，清晰展示主瓣和旁瓣特征；对于二维子波则生成热力图，直观显示波形在二维平面上的能量分布。整个流程实现了从参数输入到波形生成再到可视化输出的完整闭环，满足地震勘探、信号处理等领域对高质量标准子波的需求。

核心算法步骤

参数初始化：

接收用户输入的主频、点数、时间间隔等参数

自动计算未指定参数的默认值

确定子波是一维还是二维生成模式

时间向量构建：

根据点数和时间间隔计算总时长

创建对称的时间向量（从负半周期到正半周期）

计算时间偏移量（实际时间与峰值位置的差值）

子波核心计算：

一维模式：

计算二次项：(1 - (τ² * f² * 2π²))

计算指数衰减项：exp(-τ² * π² * f²)

两项相乘得到最终波形

二维模式：

创建二维时间网格

计算径向距离平方：r² = τ₁² + τ₂²

应用二维Ricker公式计算每个网格点振幅

智能可视化：

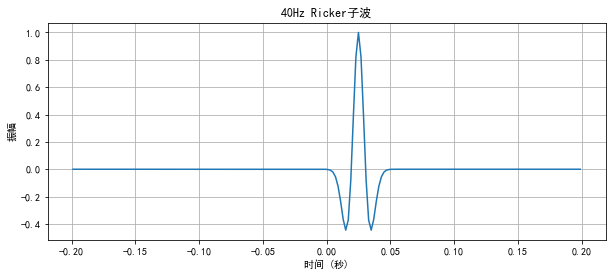

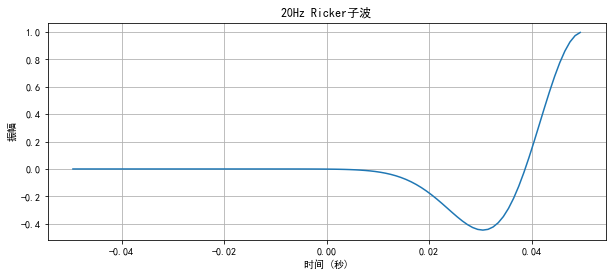

一维子波：

绘制时域波形图

标注坐标轴和标题

添加网格线增强可读性

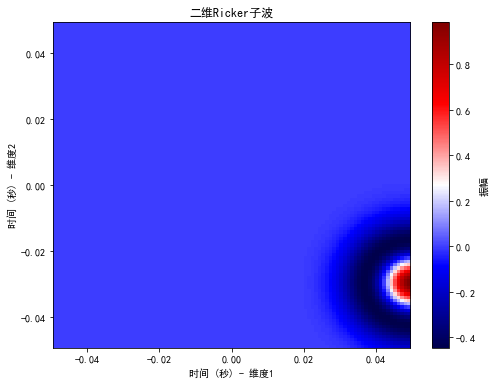

二维子波：

生成振幅热力图

使用地震色谱（蓝-白-红）直观显示正负振幅

添加颜色刻度条作为参考

结果输出：

返回子波振幅数组和时间向量

保持与输入参数一致的维度

确保输出可直接用于后续信号处理

 1.所有代码均经过运行测试，没有问题。

2.拍前请仔细阅读作品简介，这非常重要，因为涉及到不同的编程语言（Python或matlab）。

3.程序为特殊商品，经售出不退，有问题请及时联系。

4.建议有一定Python或Matlab基础的同学或工程师购买。

5.该代码不讲解哦。
