1.软件版本
vivado2019.2
2.运行方法
使用vivado2019.2或者更高版本打开FPGA工程,然后参考提供的操作录像视频跟着操作。工程路径必须是英文路径。具体操作观看提供的程序操作视频跟着操作。视频播放使用windows media player播放。

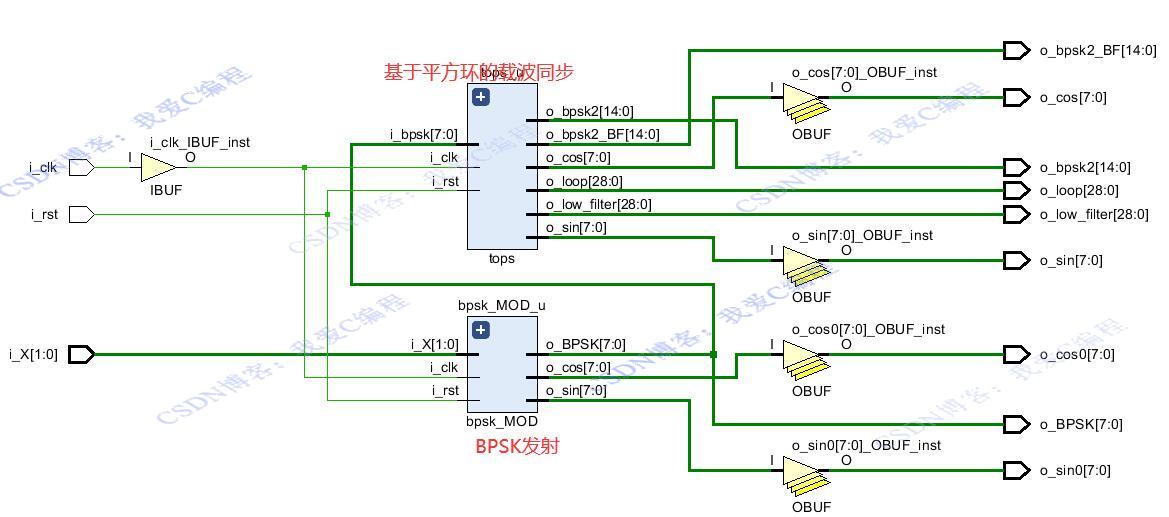

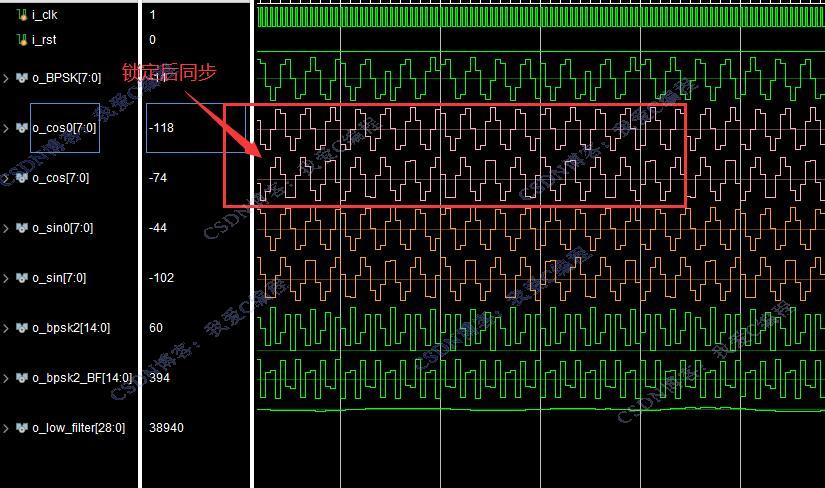

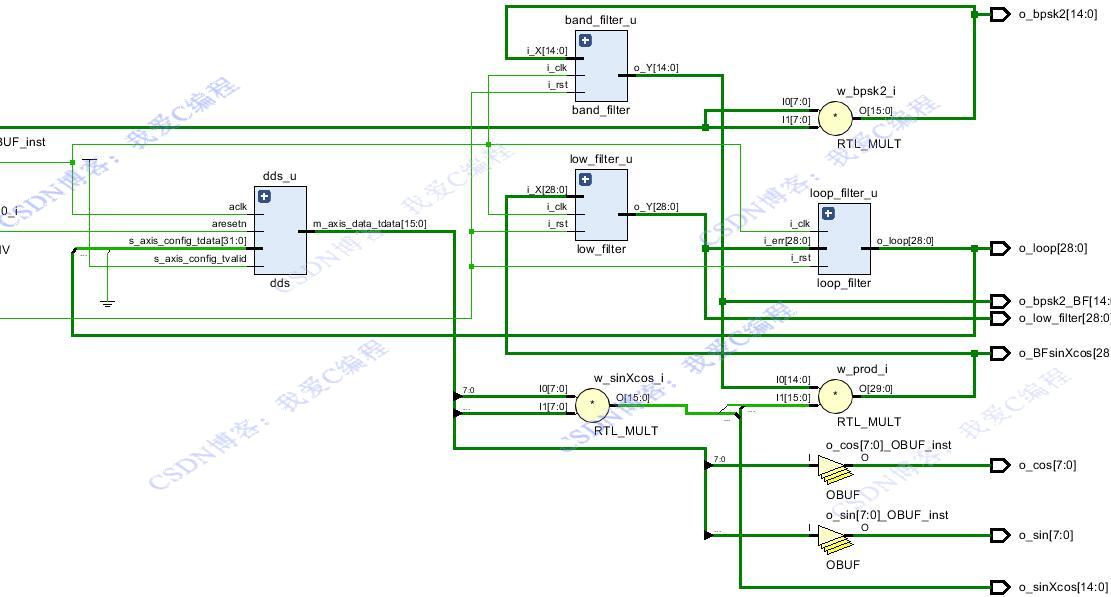

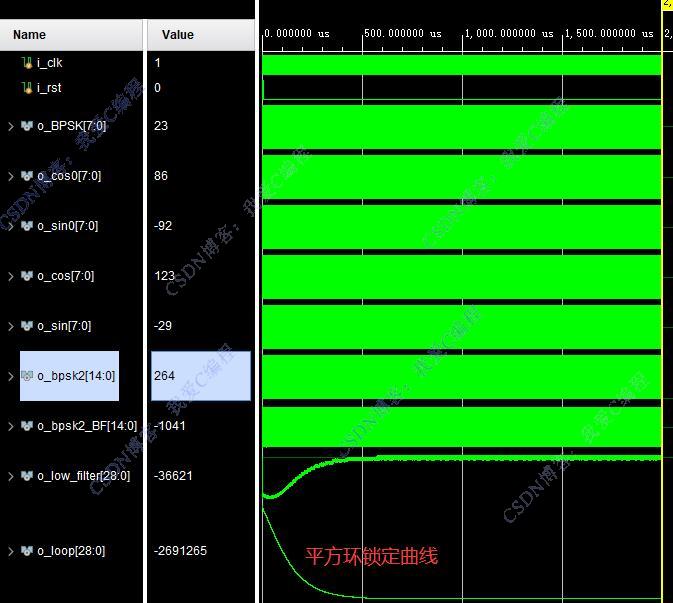

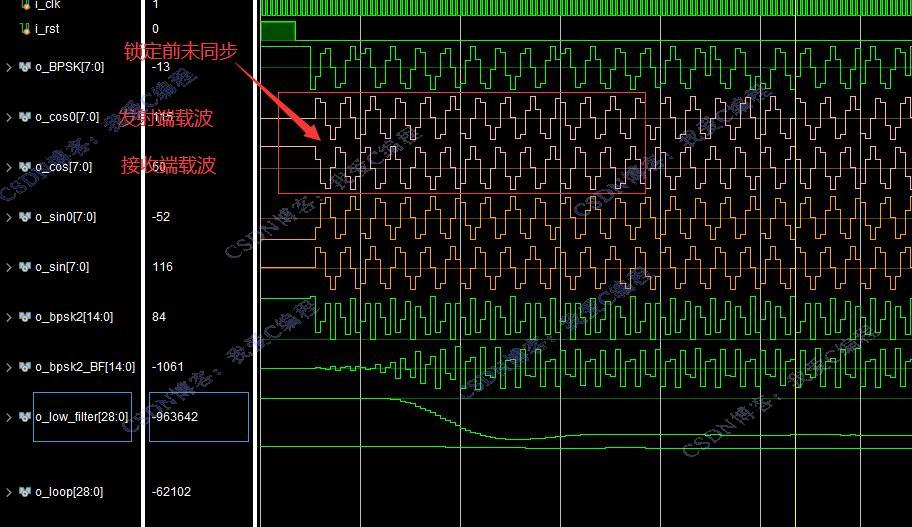

3.部分仿真截图(完整程序运行后无水印)





4.内容简介
平方环是一种常用的相干解调方法。调制信号经过一个平方装置,进行平方操作,再经过一个中心频率为2fc的带通滤波器,滤除直流成分和携带的部分信息成分,得到二倍频信号cos(4πfct+2φ)。使用倍频信号驱动锁相环,得到对应的正弦信号sin(4πfct+2φ),经过二分频和90°相移,获得载波信号,从而用于相干解调获得基带信号s(t)。
