本人搭建了基于svpwm（羊角波）控制策略的二极管钳位型三电平逆变器双闭环simulink仿真模型，该模型按照三电平SVPWM理论生成羊角波，并搭建了双闭环控制系统。效果十分优异，配置参考文献，适合学习使用。

DC：800v，AC：380V，p=10kw；

拓扑为二极管钳位型NPC；

工况：离网

控制：双闭环控制，PI+前馈解耦；

滤波器：LC滤波

调制方式：SVPWM，程序编写，羊角波调制波。

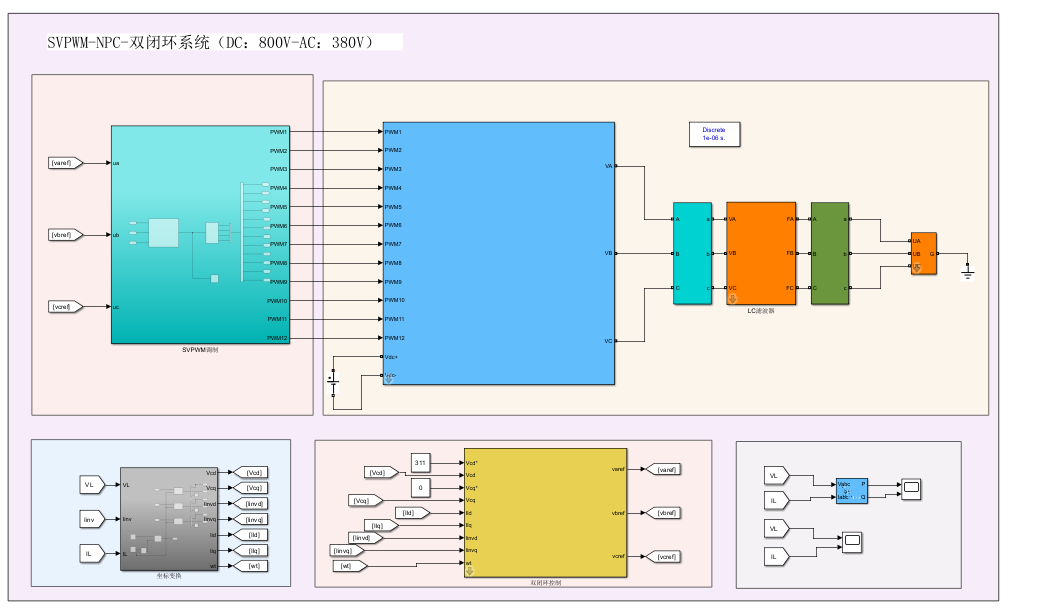

simulink模型：

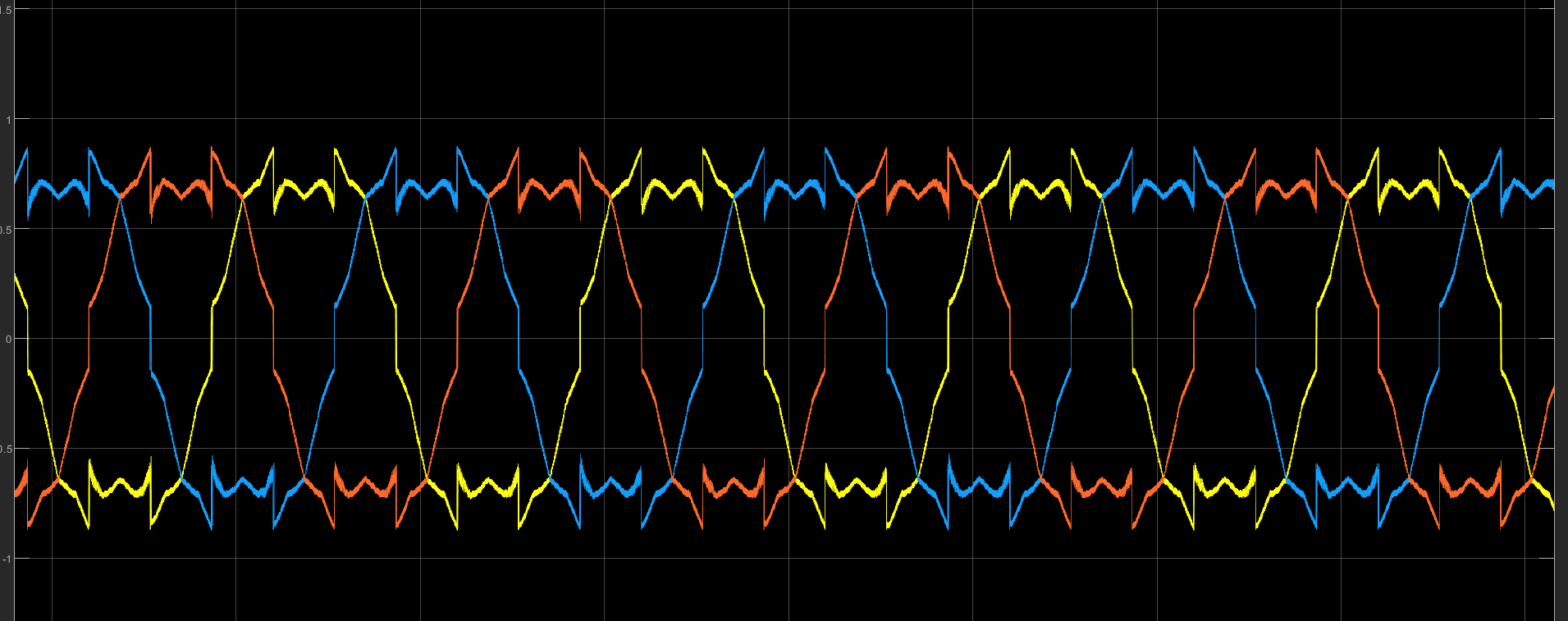

生成羊角波：

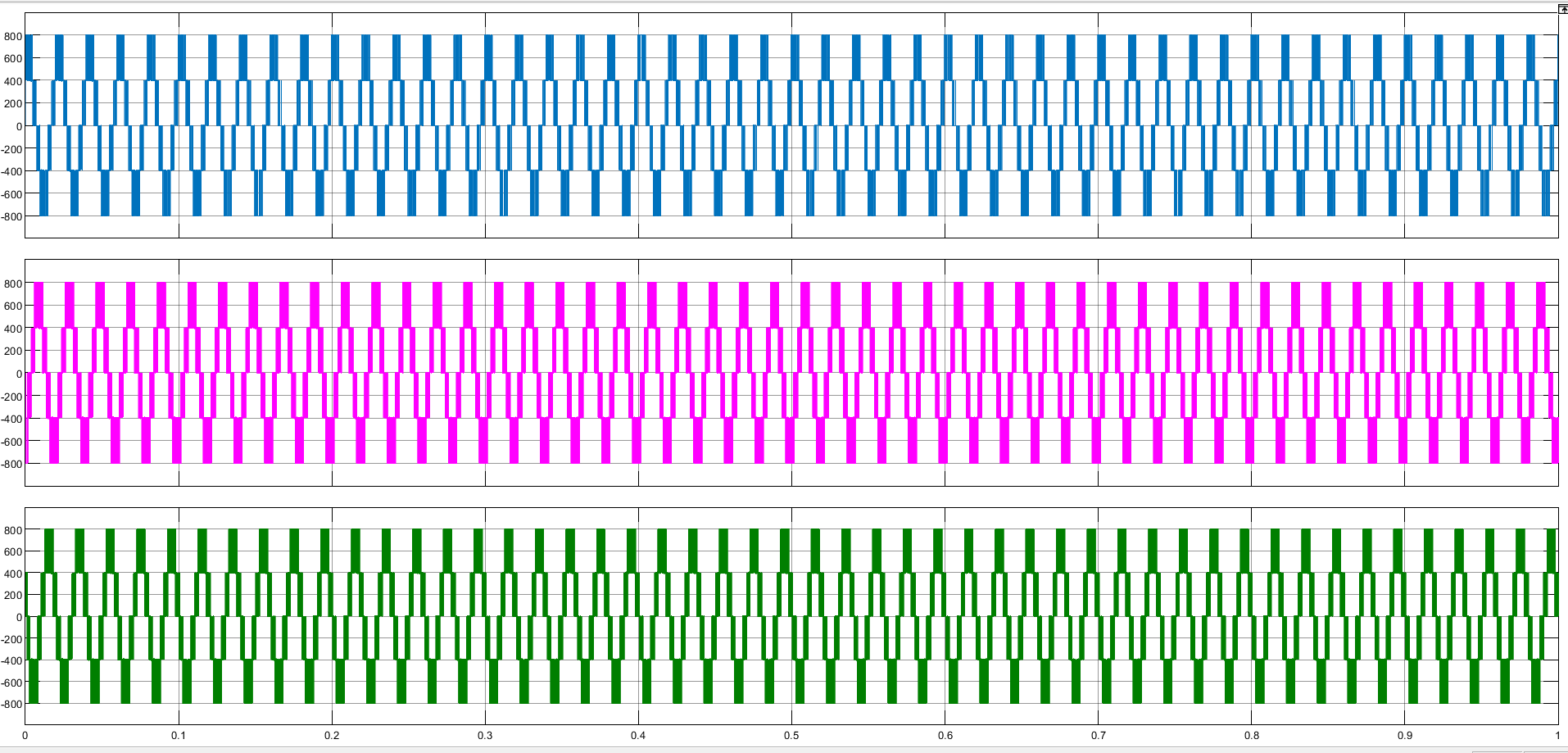

多电平波形：

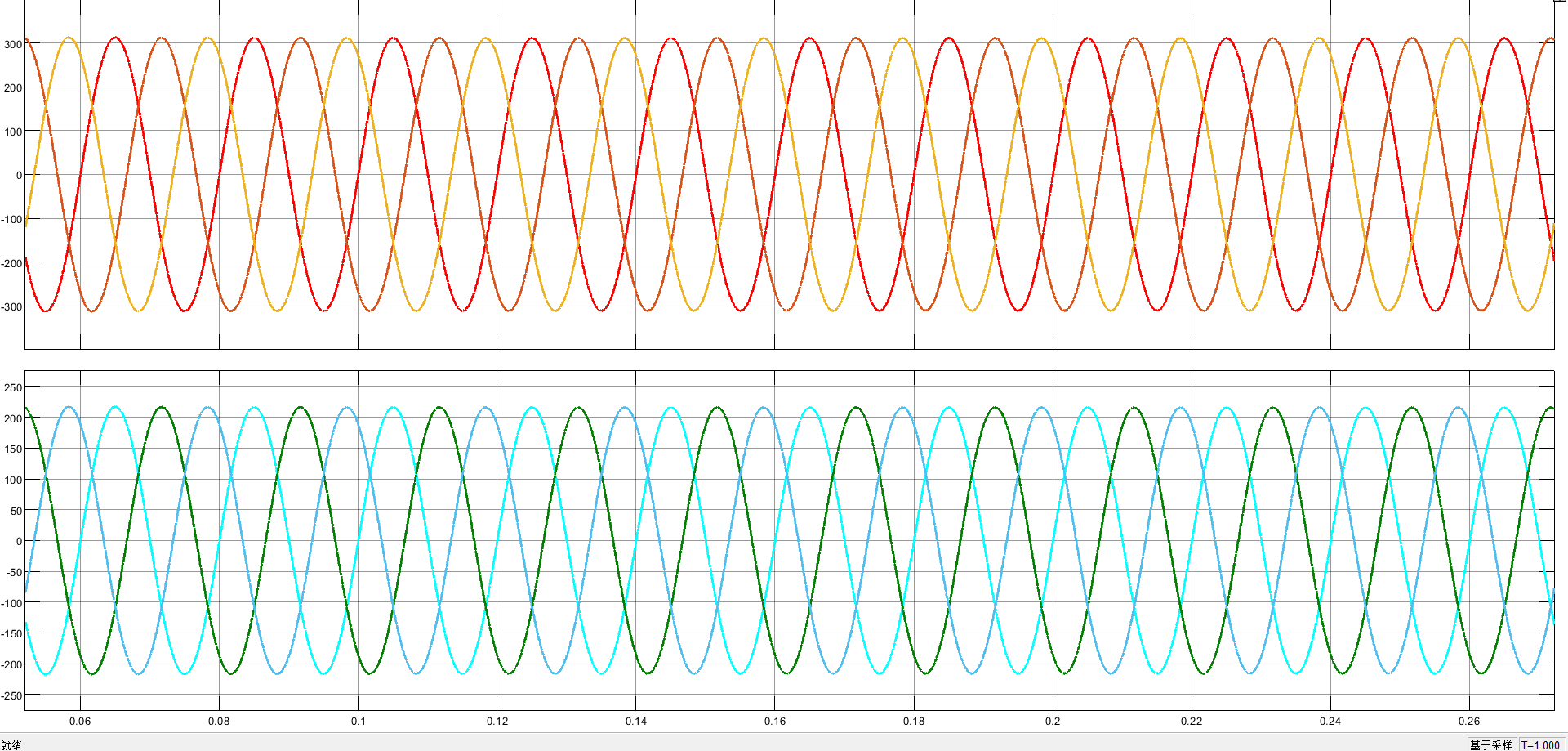

逆变后交流侧电压电流：

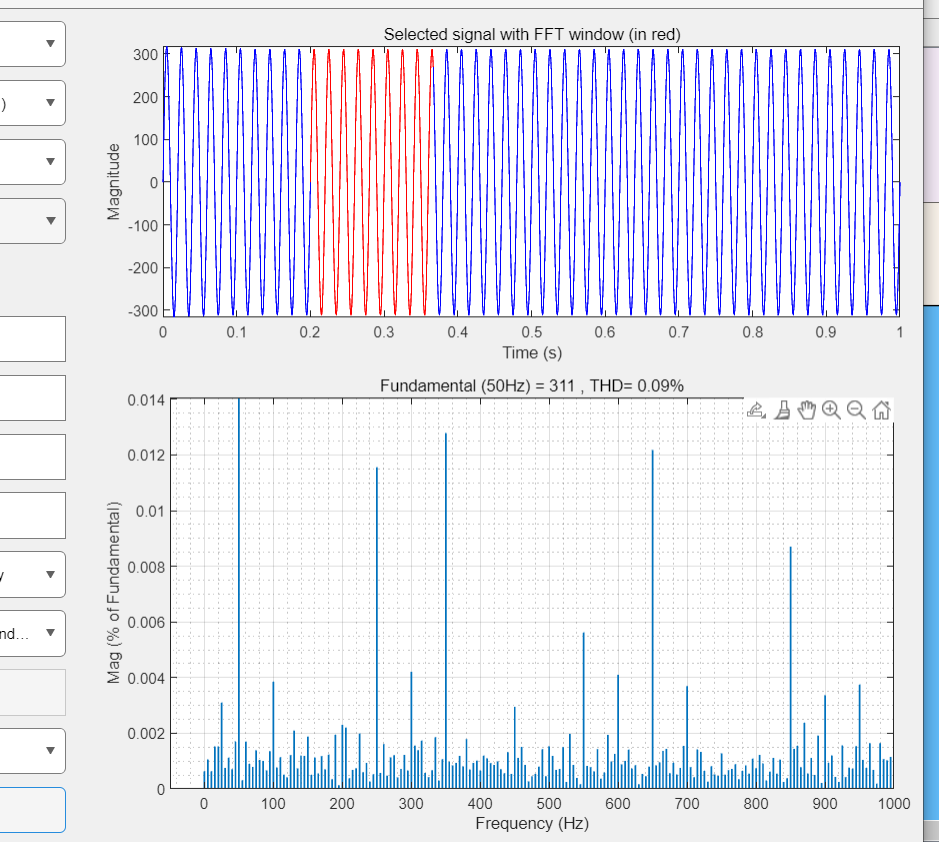

FFT分析：
