详细信息参考我的博客内容：https://blog.csdn.net/qq_41839588/article/details/134284561

仿真结果

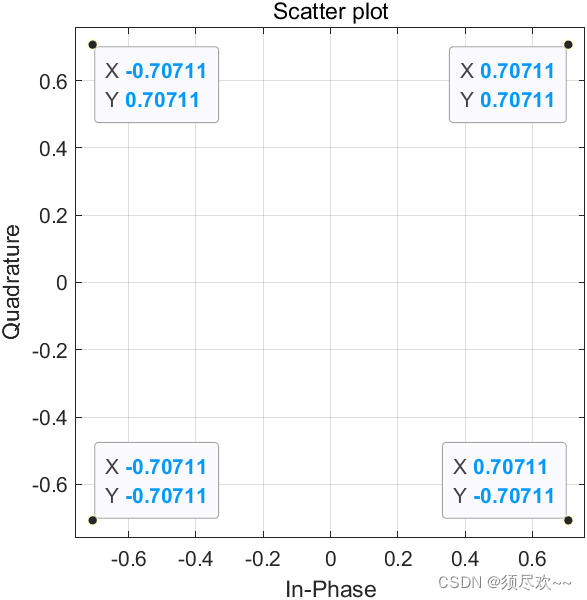

①、QPSK 星座图

基带数据经过信道编码后进行 QPSK 调制后的星座图如下所示：

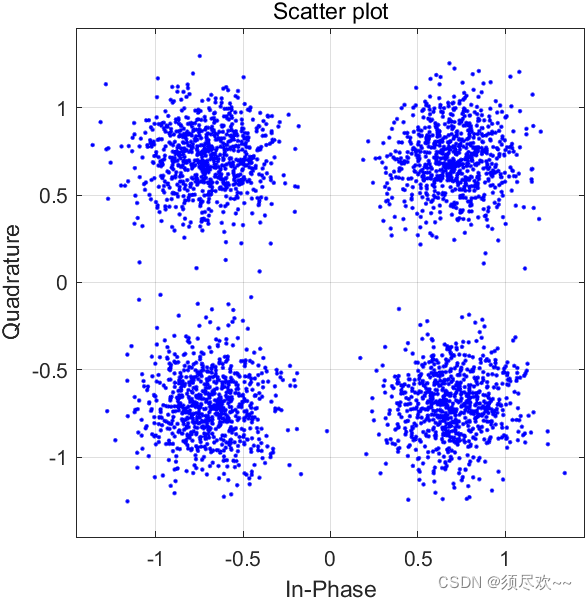

基带数据 -> 信道编码 -> QPSK 调制 -> 扩频 -> 插入导频 -> 串并转换 -> IFFT -> 插入保护间隔、循环前缀 -> 并串转换 -> 信道 -> 串并转换 -> 去掉保护间隔、循环前缀 -> FFT -> 信道估计与插值 -> 信道校正 -> 并串转换 -> 解扩频 后信噪比为 10dB 的星座图如下：

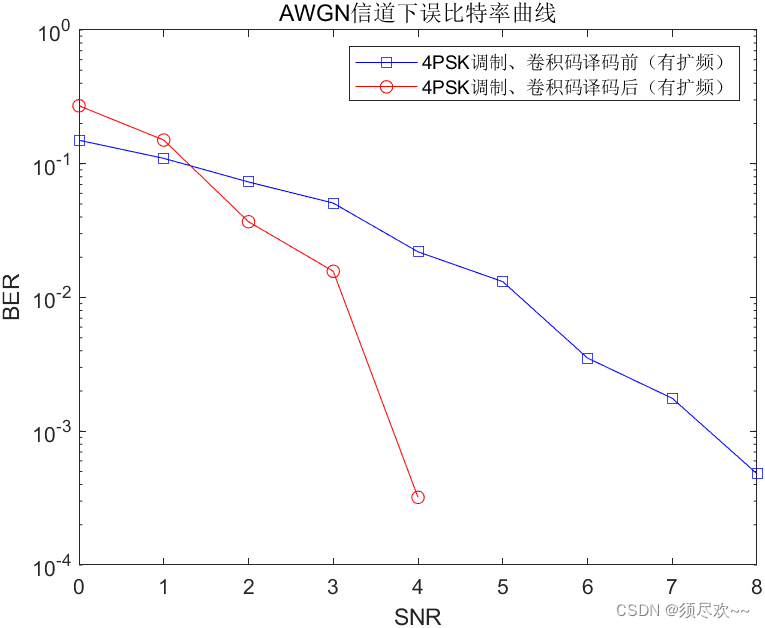

②、AWGN 信道下误比特率曲线

分析：信噪比越大，误码率越低

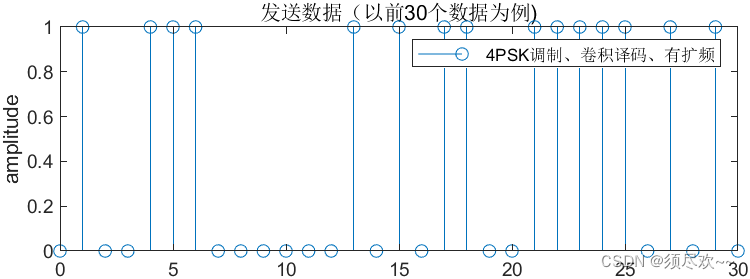

③、发送信号和接收信号对比

分析：对比上下两个图，可以看出信号解调后完全一样。
