1DCNN-2DResNet并行故障诊断模型

作品简介

● 数据集:经测试,模型在CWRU西储大学轴承数据集 和 哈工大航天发动机轴承数据集上表现分类准确率 均为99%!

● 环境框架:python 3.9  pytorch 1.8 及其以上版本均可运行

● 准确率:测试集99%

● 使用对象:论文需求、毕业设计需求者

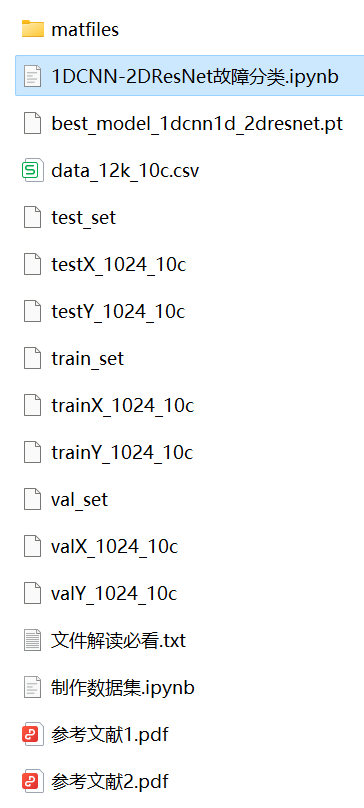

● 代码保证:代码注释详细、即拿即可跑通。

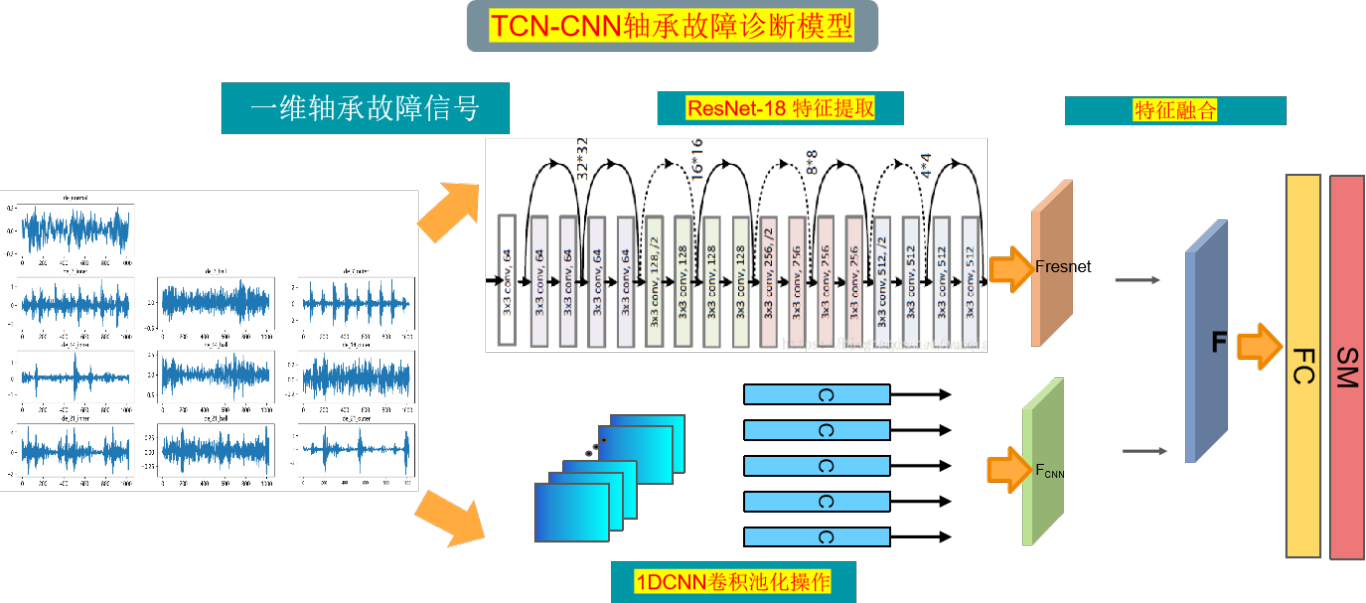

创新点:

分支一:轴承故障时序信号作为CNN模块输入,通过一系列的1D卷积层和池化层操作,实现对信号数据的时域和局部特征提取;


分之二:轴承故障信号先通过堆叠为2维矩阵,然后是利用通过2D的ResNet卷积层和残差块对数据进行全局特征提取;


并行融合:将1D CNN模块和2D ResNet模块的输出进行并行融合,以获得融合了时域和频域信息的特征表示。这些特征表示经过全连接层进行分类,最终得到故障诊断的结果。通过1D CNN和2D ResNet的并行处理,该模型能够综合利用时域和频域信息,从而提高故障诊断的准确性和鲁棒性,充分挖掘数据之间的关联性,提高了故障诊断的性能。


前言

本文基于凯斯西储大学(CWRU)轴承数据,先经过数据预处理进行数据集的制作和加载,最后通过Pytorch实现 1DCNN-2DResNet并行模型 对故障数据的分类。 凯斯西储大学轴承数据的详细介绍可以参考下文:


Python-凯斯西储大学(CWRU)轴承数据解读与分类处理

1 轴承故障数据的预处理

1.1 导入数据

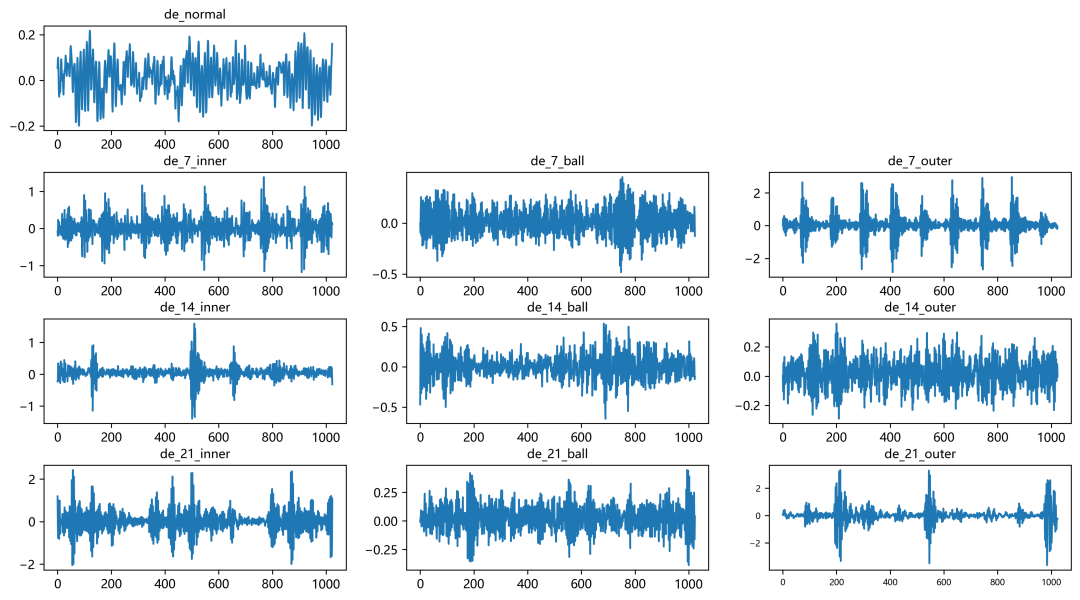

参考之前的文章,进行故障10分类的预处理, 凯斯西储大学轴承数据 10分类数据集:



train_set、val_set、test_set 均为按照7:2:1划分训练集、验证集、测试集,最后保存数据

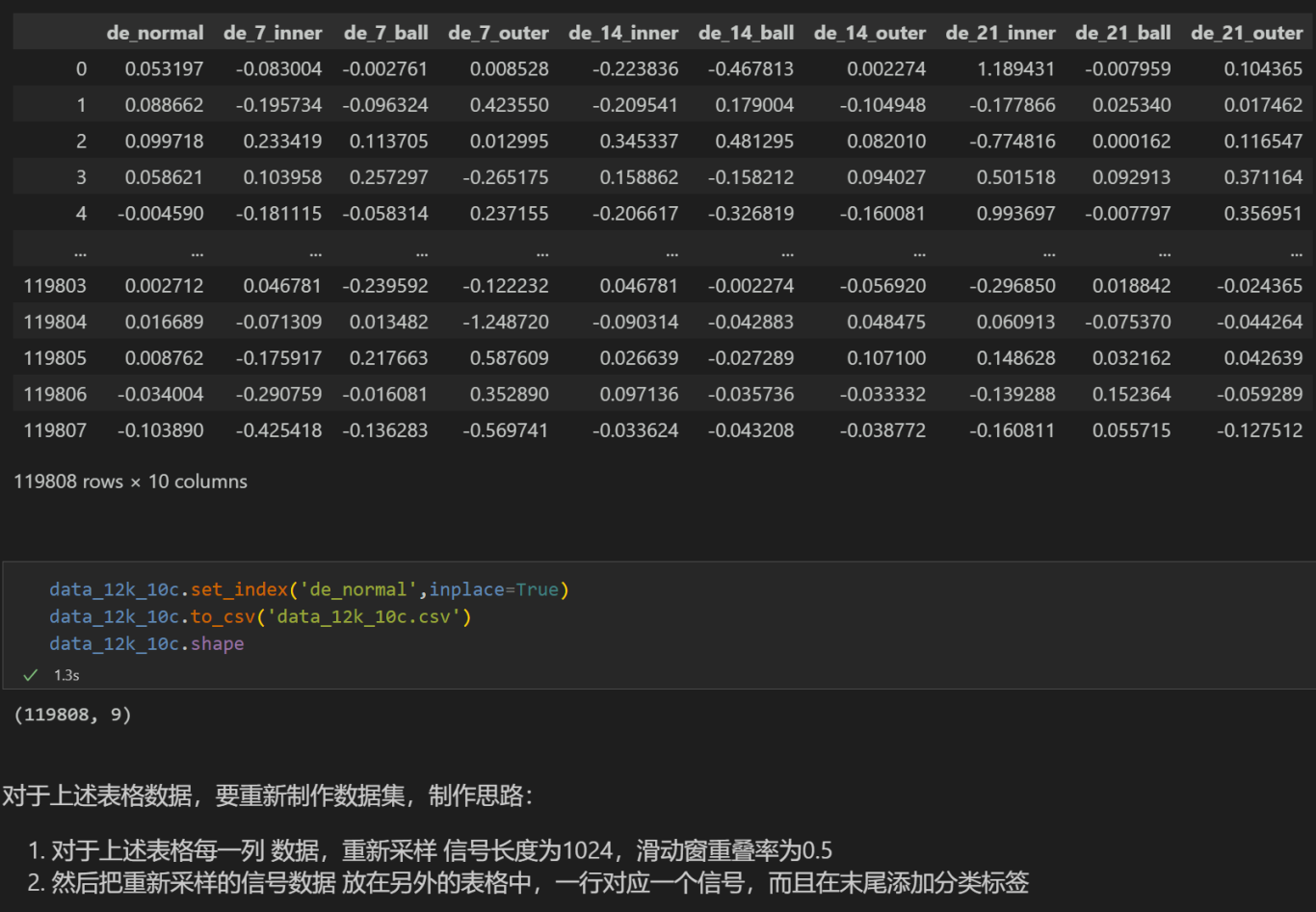

上图是数据的读取形式以及预处理思路

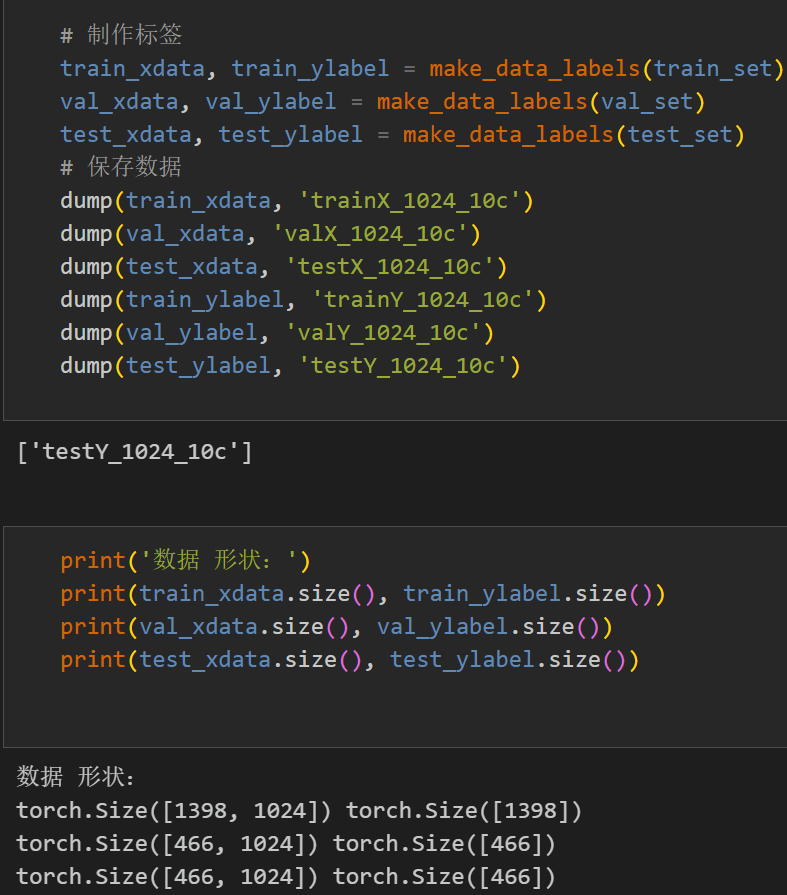

1.2 数据预处理,制作数据集



2 基于Pytorch的1DCNN-2DResNet的轴承故障诊断

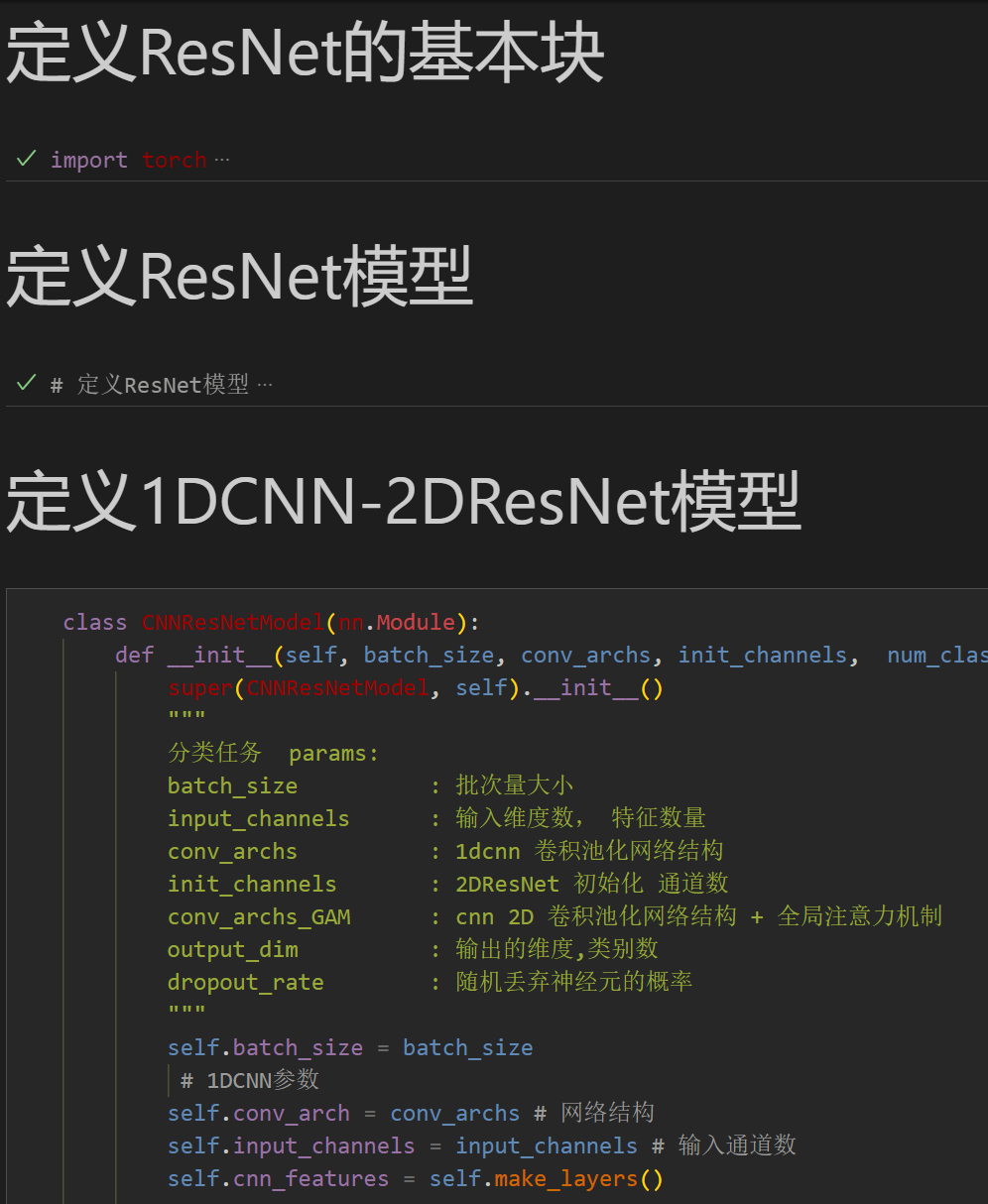

2.1 定义1DCNN-2DResNet分类网络模型

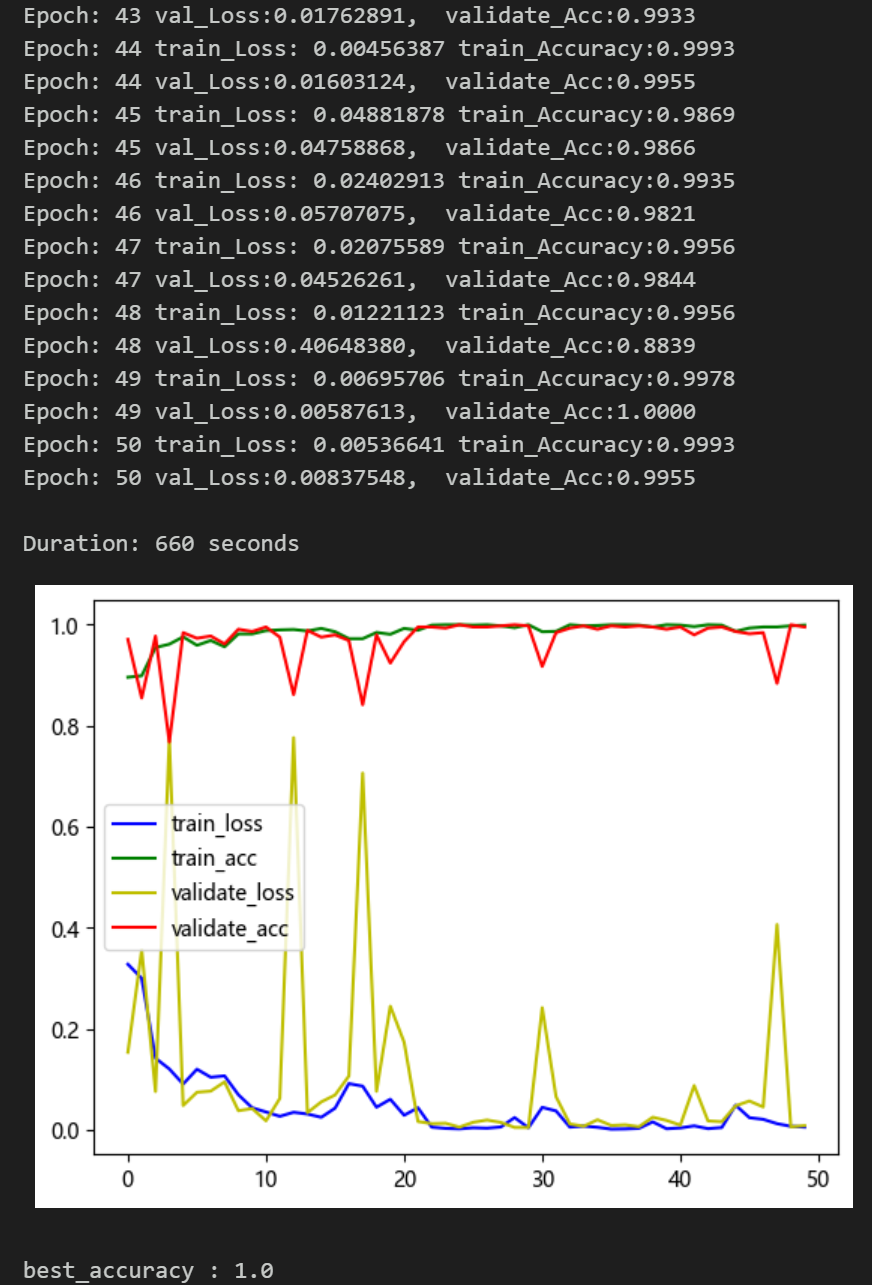

2.2 设置参数,训练模型


50个epoch,准确率100%,用1DCNN-2DResNet并行网络分类效果显著 模型能够充分提取轴承故障信号的全局空间和局部特征,收敛速度快,性能优越, 精度高,效果明显 !


2.3 模型评估

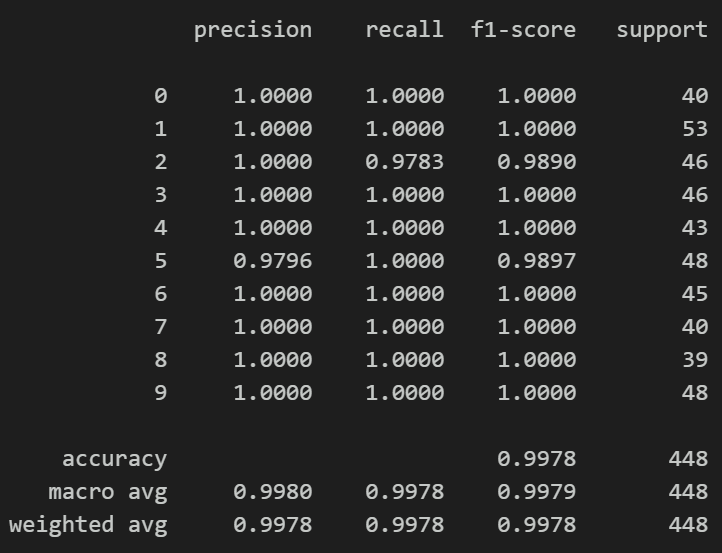

准确率、精确率、召回率、F1 Score

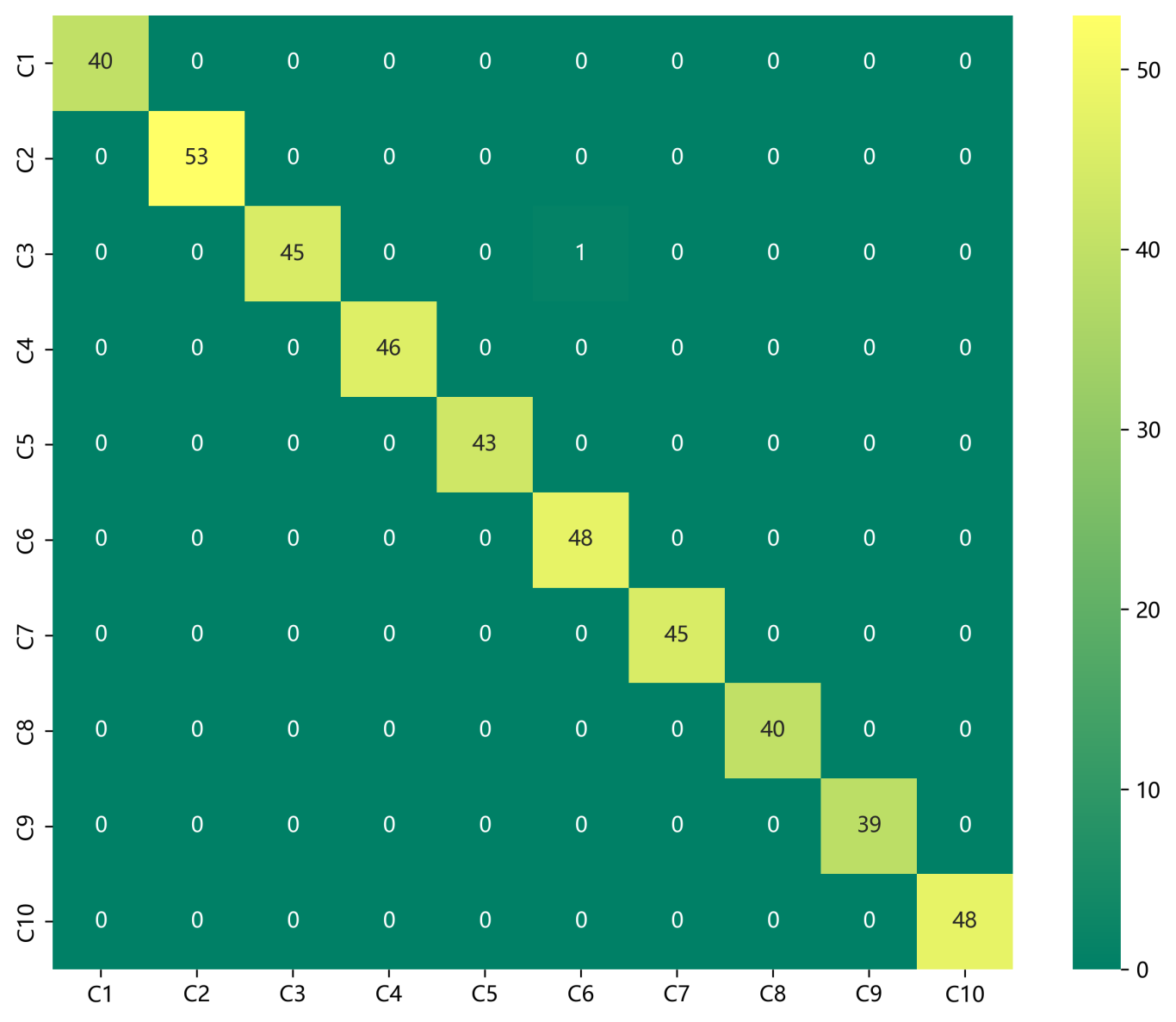

故障十分类混淆矩阵:
