本文是之前写的文章

<<基于FPGA的2FSK调制解调系统,包含testbench,高斯信道模块,误码率统计模块,可以设置不同SNR_fpga 2fsk-CSDN博客>>

的硬件测试版本。

在系统在仿真版本基础上增加了ila在线数据采集模块，vio在线SNR设置模块，数据源模块。

1.软件版本

vivado2019.2

2.运行方法

     使用vivado2019.2或者更高版本打开FPGA工程，然后参考提供的操作录像视频跟着操作。工程路径必须是英文路径。具体操作观看提供的程序操作视频跟着操作。视频播放使用windows media player播放。

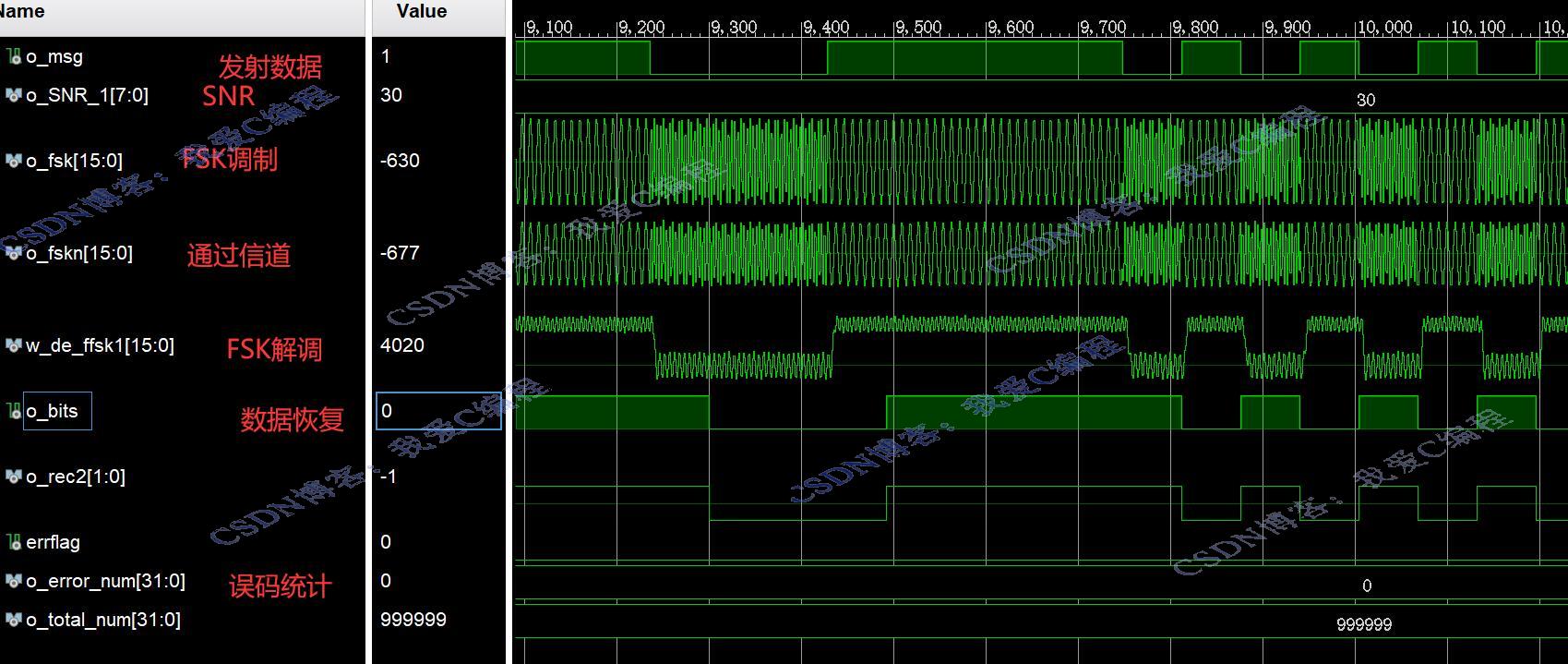

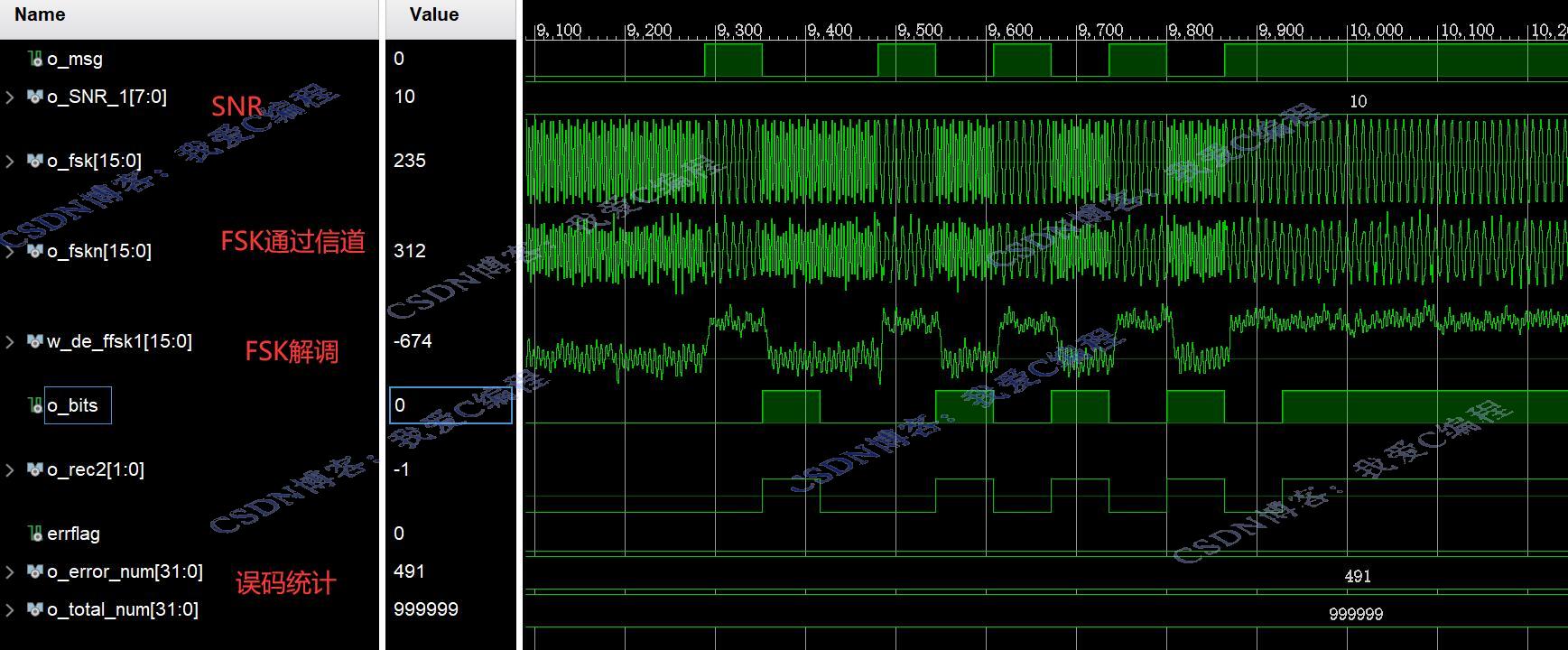

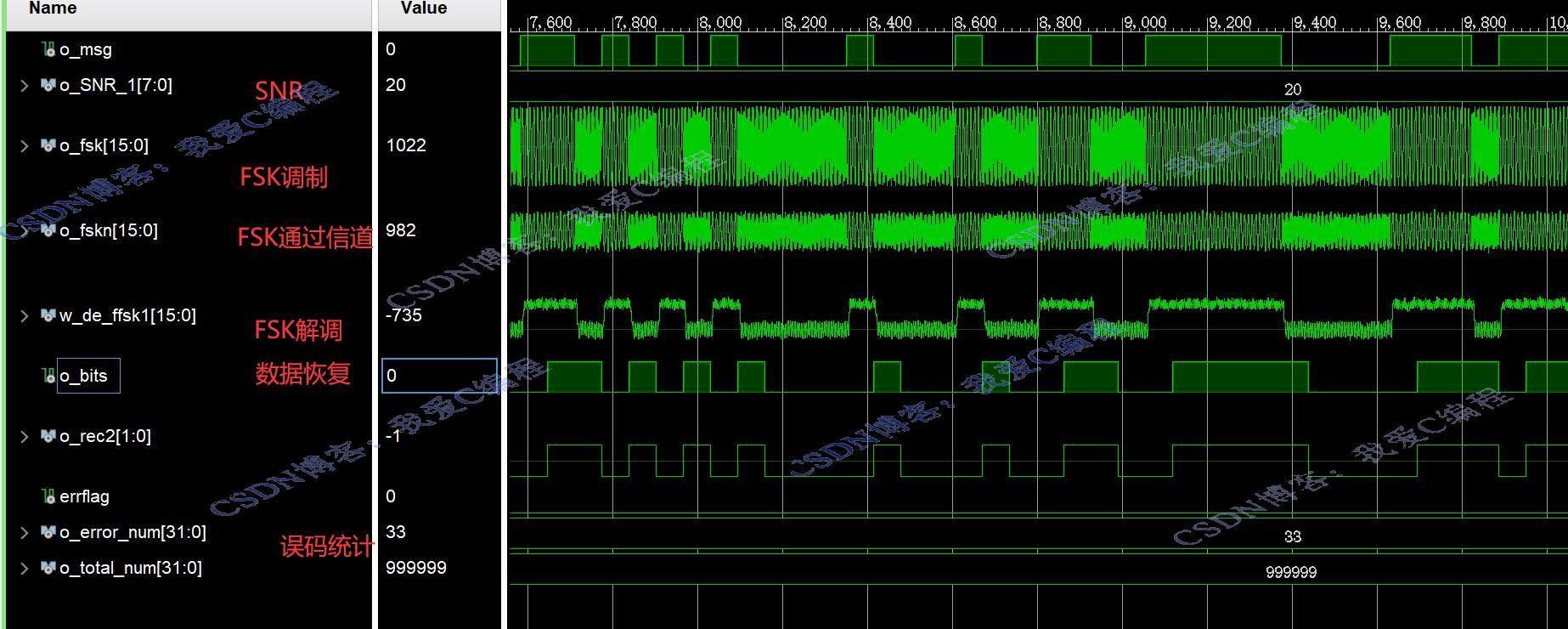

3.部分仿真截图

4.内容简介

频移键控是利用载波的频率变化来传递数字信息。数字频率调制是数据通信中使用较 早的一种通信方式，由于这种调制解调方式容易实现，抗噪声和抗衰减性能较强，因此在 中低速数字通信系统中得到了较为广泛的应用。

    在二进制频移键控中，幅度恒定不变的载波信号的频率随着输入码流的变化而切换（称为高音和低音，代表二进制的1 和0）。产生FSK 信号最简单的方法是根据输入的数据比特是0还是1，在两个独立的振荡器中切换。采用这种方法产生的波形在切换的时刻相位是不连续的，因此这种FSK 信号称为不连续FSK 信号。由于相位的不连续会造频谱扩展，这种FSK 的调制方式在传统的通信设备中采用较多。随着数字处理技术的不断发展，越来越多地采用连继相位FSK调制技术。目前较常用产生FSK 信号的方法是，首先产生FSK 基带信号，利用基带信号对单一载波振荡器进行频率调制。相位连续的FSK信号的功率谱密度函数最终按照频率偏移的负四次幂衰落。如果相位不连续，功率谱密度函数按照频率偏移的负二次幂衰落。
