GNURadio+USRP+OFDM实现文件传输

作品简介

使用 GNU Radio Companion 驱动 USRP N320 实现 OFDM 自收自发测试。(Ubuntu20.04LTS + GNURadio 3.8 + UHD 3.15)


详细内容参考我的博客:https://blog.csdn.net/qq_41839588/article/details/136346497?spm=1001.2014.3001.5502


受限于电脑性能及虚拟机运行环境,在采样率为 1MHz时,对比发送和接收文件,发现存在误码情况,手动计算了一下大约 2.4e-4 的误码率量级;采样率为 781.25KHz 时,对比发送和接收文件,发现存在误码情况,手动计算了一下的误码率量级为 7.8e-5;采样率为 390.625KHz 时,对比发送和接收文件,未发现存在误码情况,误码率为 0

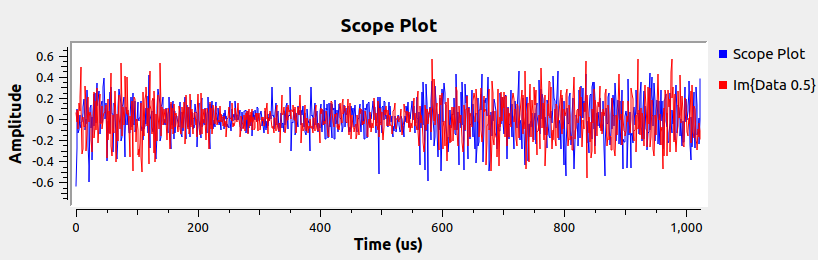

发送端OFDM 时域信号

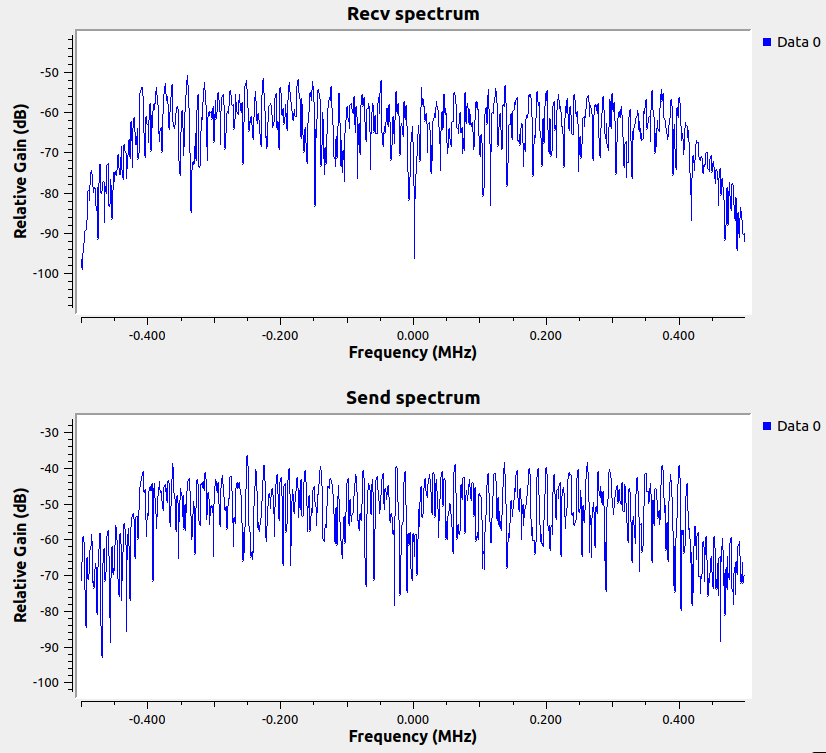

接收端及发射端OFDM 频谱图


OFDM Header 采用 BPSK 调制方式,Payload 采用 QPSK 调制方式

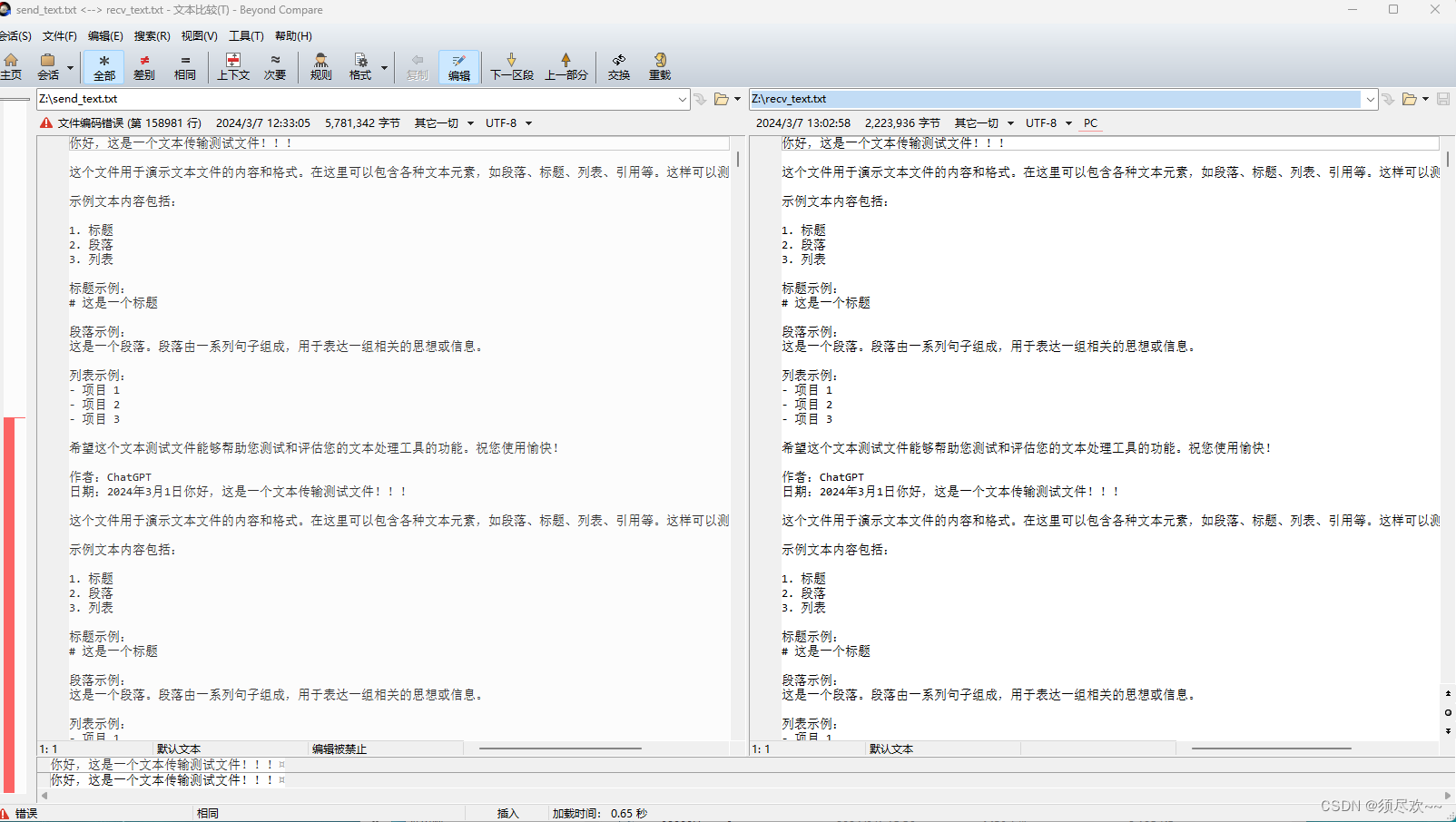

传文件:

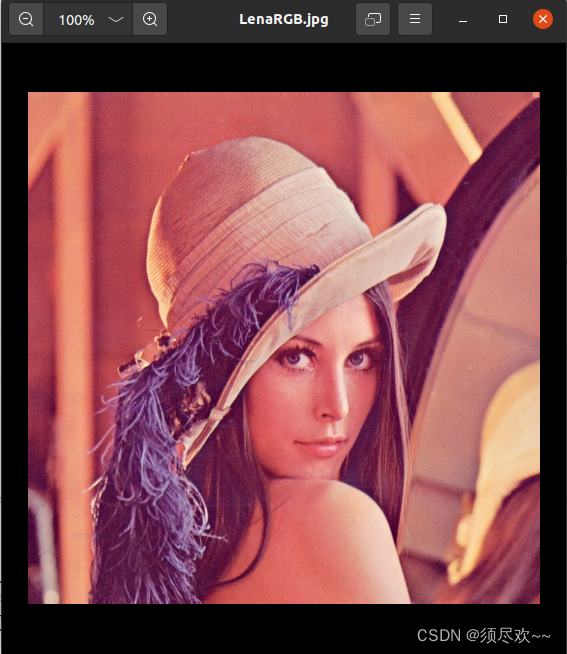

传图片:


传视频:


创作时间:
