16QAM调制解调系统相位盲估计matlab仿真

作品简介

1.软件版本

matlab2022a

2.运行方法

     使用matlab2022a或者高版本仿真,运行文件夹中的tops.m或者main.m。运行时注意matlab左侧的当前文件夹窗口必须是当前工程所在路径。具体操作观看提供的程序操作视频跟着操作。视频播放使用windows media player播放。

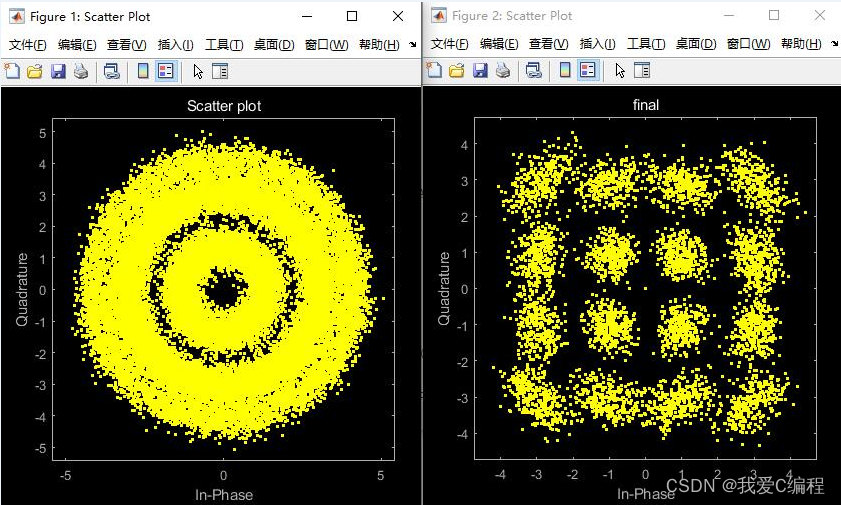

3.部分仿真截图

4.内容简介

16QAM是指包含16种符号的QAM调制方式。

    16QAM 是用两路独立的正交 4ASK 信号叠加而成,4ASK 是用多电平信号去键控载波而得到的信号。它是 2ASK 调制的推广,和 2ASK 相比,这种调制的优点在于信息传输速率高。

正交幅度调制是利用多进制振幅键控(MASK)和正交载波调制相结合产生的。

16 进制的正交振幅调制是一种振幅相位联合键控信号。16QAM 的产生有 2 种方法:

(1)正交调幅法,它是有 2 路正交的四电平振幅键控信号叠加而成;

(2)复合相移法:它是用 2 路独立的四相位移相键控信号叠加而成。

    中串/并变换器将速率为Rb的二进制码元序列分为两路,速率为Rb/2.2-4电平变换为Rb/2 的二进制码元序列变成速率为RS=Rb/log216 的 4 个电平信号,4 电平信号与正交载波相乘,完成正交调制,两路信号叠加后产生 16QAM信号.在两路速率为Rb/2 的二进制码元序列中,经 2-4 电平变换器输出为 4 电平信号,即M=16.经 4 电平正交幅度调制和叠加后,输出 16 个信号状态,即 16QAM.

RS=Rb/log216=RB/4.

2. 16QAM 解调原理

   16QAM 信号采取正交相干解调的方法解调,解调器首先对收到的 16QAM 信号进行正交相干解调,一路与 cos ω c t 相乘,一路与 sin ω c t 相乘。然后经过低通滤波器,低通滤波器 LPF 滤除乘法器产生的高频分量,获得有用信号,低通滤波器LPF 输出经抽样判决可恢复出电平信号。
