考虑频率耦合的虚拟同步机阻抗建模

1、VSG仿真采用LC滤波电路结构；

2、控制电路包括功率计算环节，VSG有功环、无功环环节，参考电压生成环节、电压电流双环控制环节、SPWM调制环节；

3、考虑频率耦合效应，建立了包含2中所有环节的二维阻抗矩阵，之后利用单输入单输出阻抗建模技术，将二维阻抗矩阵降阶为SISO阻抗；

4、在PCC点分别注入正序扰动和负序扰动，分别对正序阻抗和负序阻抗的理论值进行验证；

5、程序一共包括simulink仿真一份、扫频程序一份、傅里叶分解程序一份、描点程序一份、理论阻抗及稳定性分析程序一份；

6、正负序等效阻抗理论值和测量值拟合度较高，需要的同学可直接拍；

7、特殊商品，售出不退不换，未经允许，禁止转载。

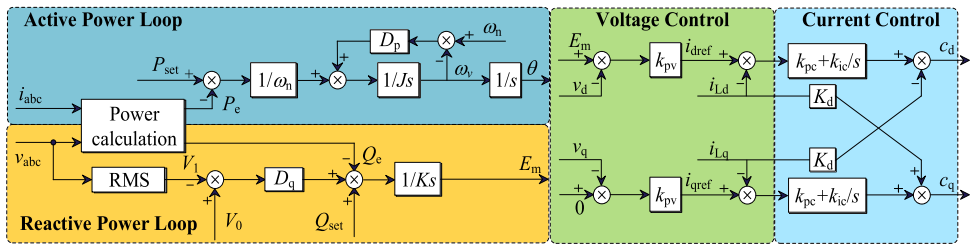

图1 VSG拓扑图

图2 仿真电路图

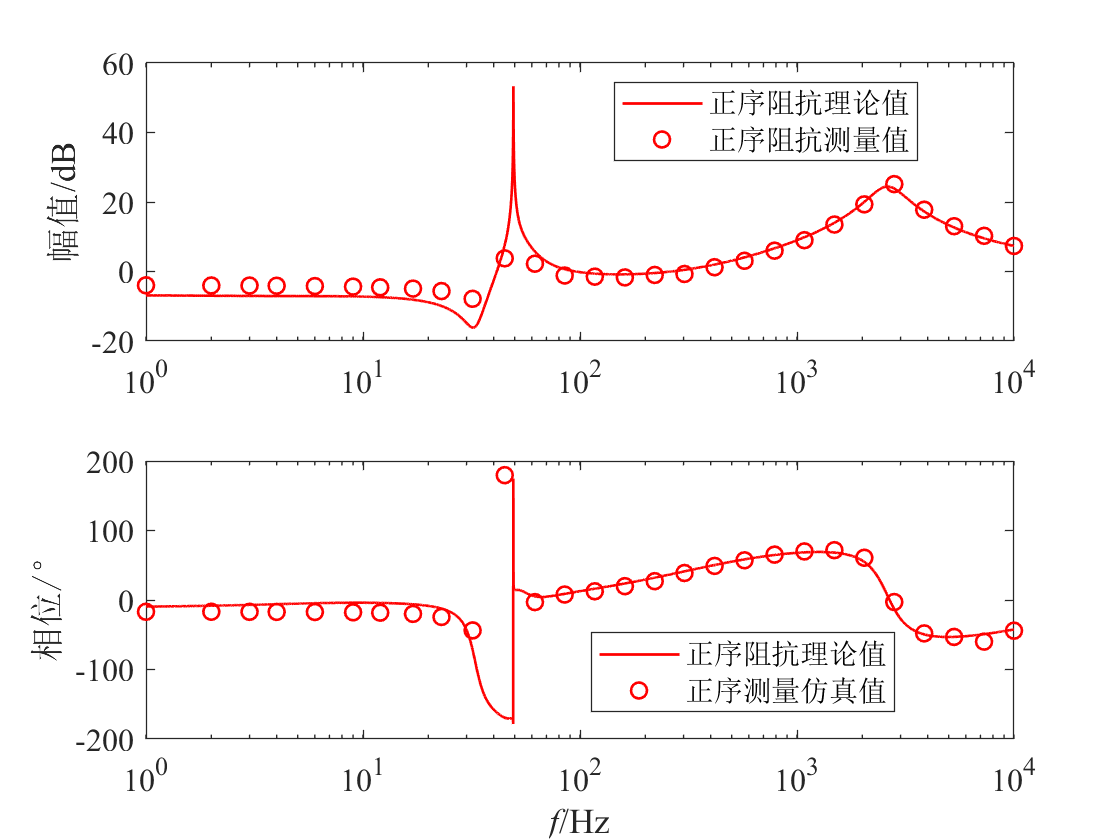

图3 正序阻抗扫频图

图4 负序阻抗扫频图

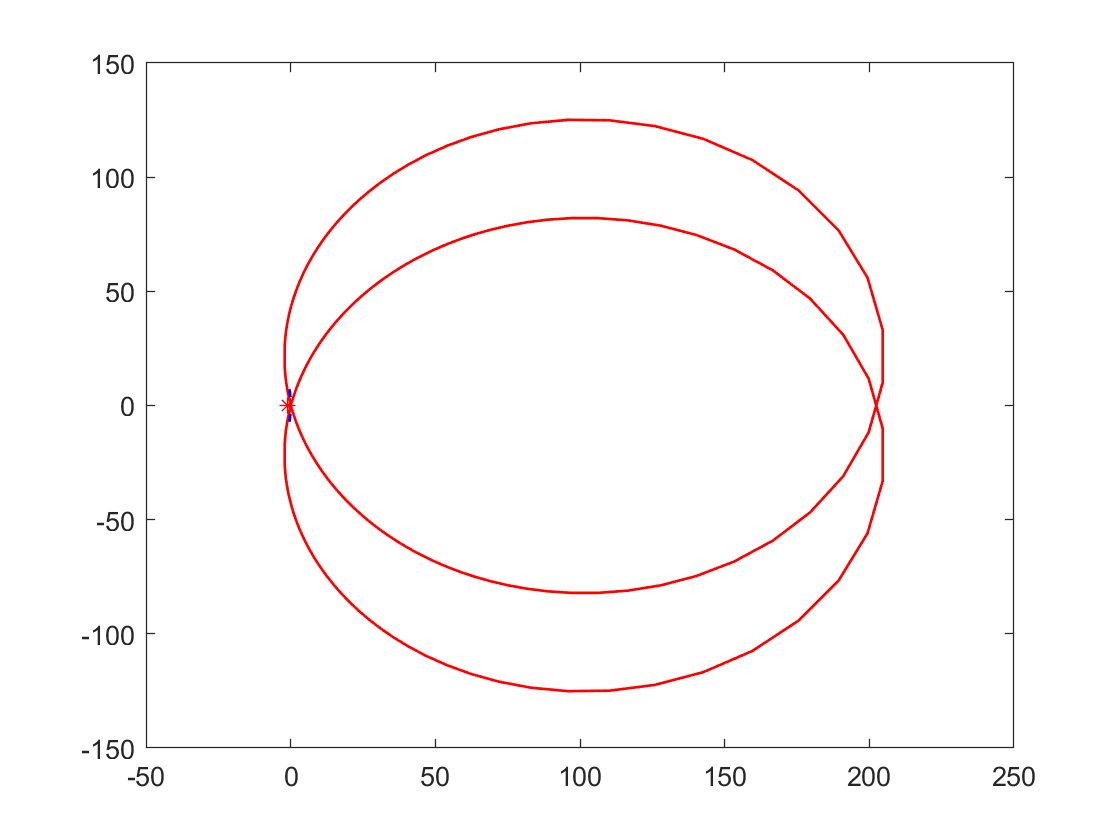

图5 Nyquist图
