一、概述

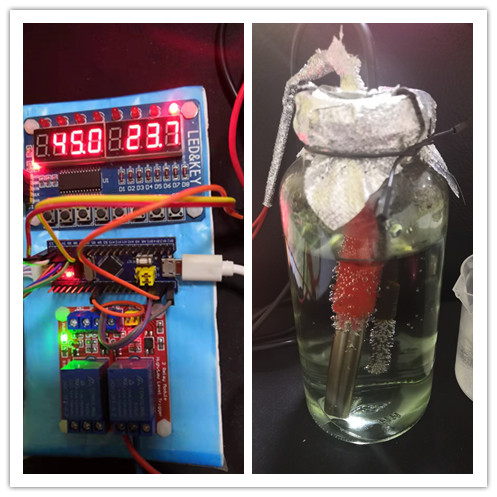

实验所用器材均为容易买到的设备，主要有STM32F103C8T6最小系统板、DS18B20温度传感器、继电器模块、TM1638显示模块、电加热棒（12V/80W）、直流电源适配器（12V/10A），再找一个小一些的玻璃杯（水250ml），所有设备如下图。

二、系统功能

由于采用普通继电器控制加热棒，继电器不允许频繁启停，因此将控制周期设为1min，即每1min计算一次当前1min内电加热棒需要开启的时间（占周期的百分比），通过控制每一个控制周期内电加热棒的开启时间，使水温在设定温度附近恒定；因温度的惯性和滞后性，这1min的周期基本可满足要求。

PID采用位置型。程序开发环境IAR，HAL库。

实现功能如下：

上电默认设定温度45.0℃，可通过TM1638按键显示模块修改设定温度，调节精度0.1℃，显示模块左4位数码管显示设定温度，右4位显示实际温度。实际温度可通过串口发送给计算机端，串口助手接收数据后可通过其他方式将温度变化曲线绘出。

三、实验结果

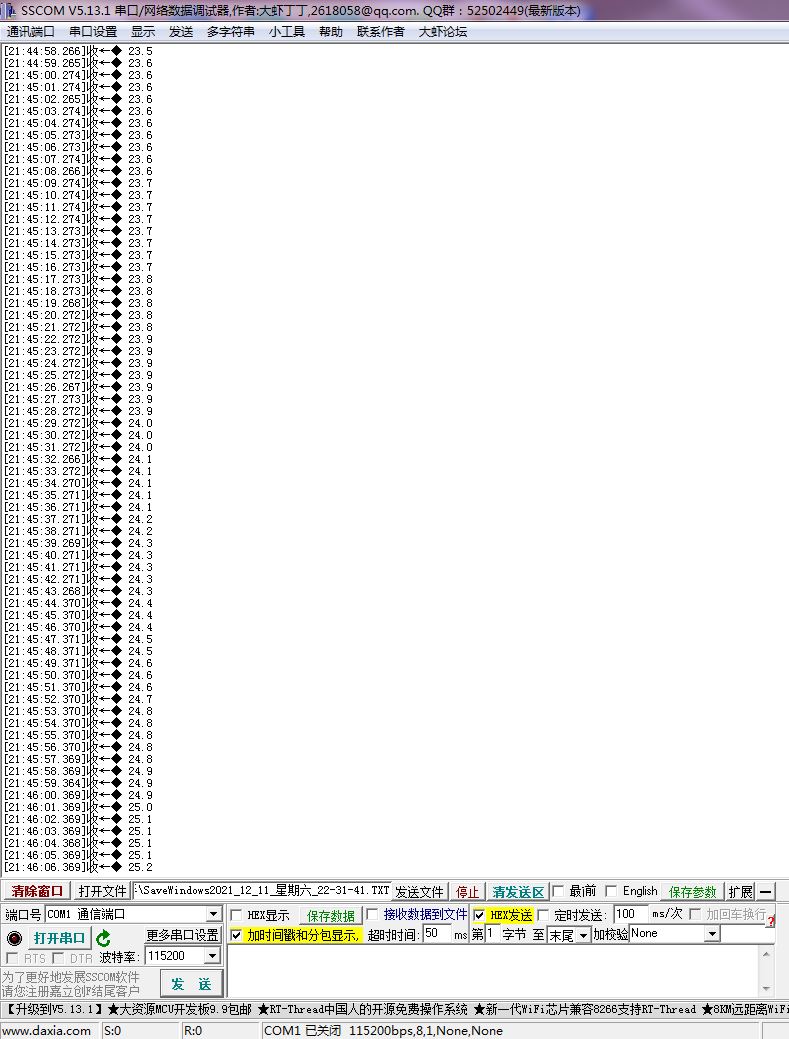

室温约23℃，将水在室温中静置较长时间，使水温与环境温度达到平衡后，开始实验。设定温度为默认的45.0℃。下图为串口助手收到的部分数据：

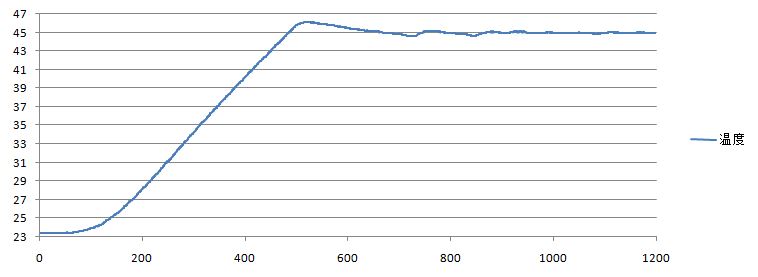

下图为绘制的水温变化曲线，横轴每个点为1秒的时间，可看出超调量最大约1.1℃，约10min后水温恒定在45℃附近，误差很小。
