010 - COMSOL超表面产生涡旋光（仅包含模型文件，40元）

基本介绍：

• 主要内容：根据发表在激光技术上的文献《利用超表面天线阵列产生太赫兹涡旋光束 作者：李瑶等》，用COMSOL重复了所有内容；
• 计算所需的内存：32 GB；
• 基于 COMSOL频域求解，使用的软件版本为 COMSOL 5.4 (5.4.0.225)；
• 涉及的内容：几何-程序设计、在App开发器用模型方法构建几何、端口、周期性条件、参数化扫描 等；
• 绘制了：透射光的振幅和相位变化图、透射光的电场分布、透射涡旋光的电场模和相位分布；
• 注意：本案例仅包含模型文件，没有讲解视频。购买此案例不附带答疑指导。

包含的文件截图：

详细描述：

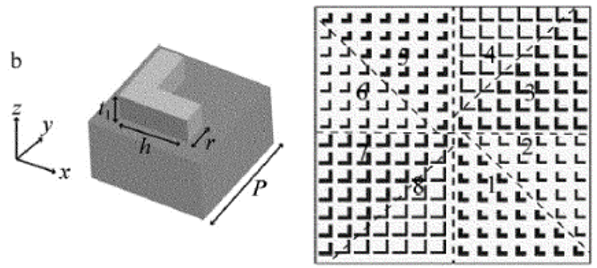

如上图所示，该器件是由 L 形金天线构成的超表面，超表面上分成 8 个区域，对应不同的 h 和 r 尺寸，从而实现对相位的调制。超表面的排列周期 P = 1.5 mm，t1 = 300 nm，工作频率是 0.1 THz。

x方向偏振的高斯光束从下往上入射到超表面，能够输出一个涡旋光。

计算的内容和结果：

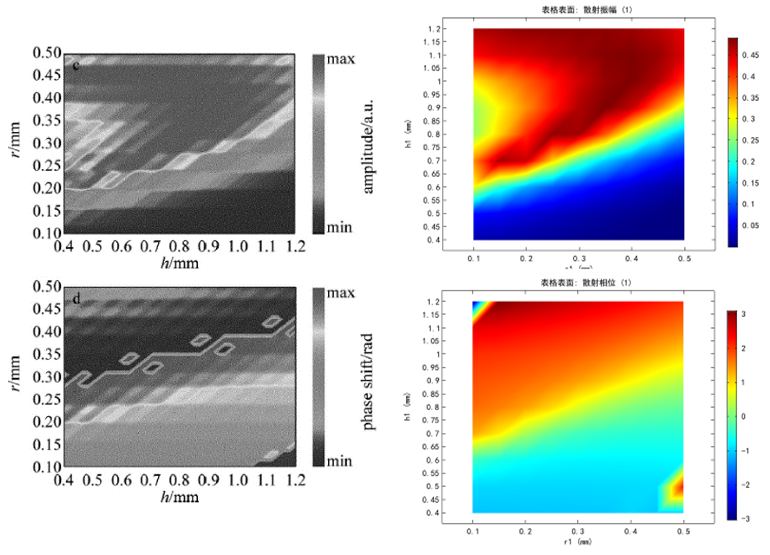

1、对几何结构参数r和h进行扫描，得到透射光电场和相位变化情况。左：文献中的结果；右：本案例的结果 👇

（论文中的横纵坐标可能标反了）

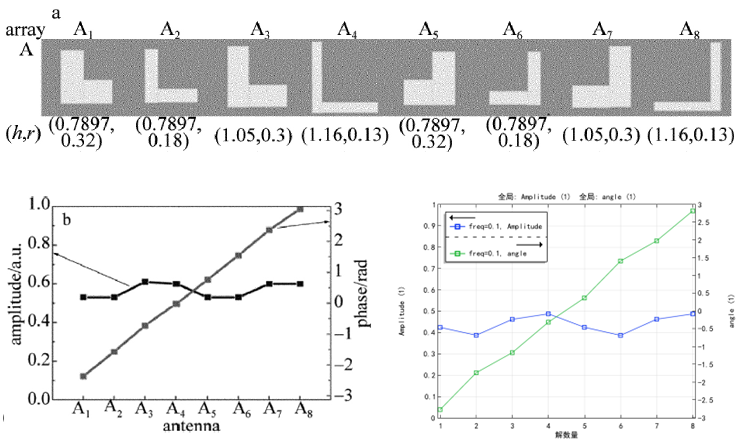

2、对于文中编号为A1~A8的八个尺寸不同的单元构成的超表面，利用平面线偏振入射，正交方向透射光的振幅和相位改变。上：8个尺寸不同的单元的形状；左下：文献中的结果；右下：本案例的结果 👇

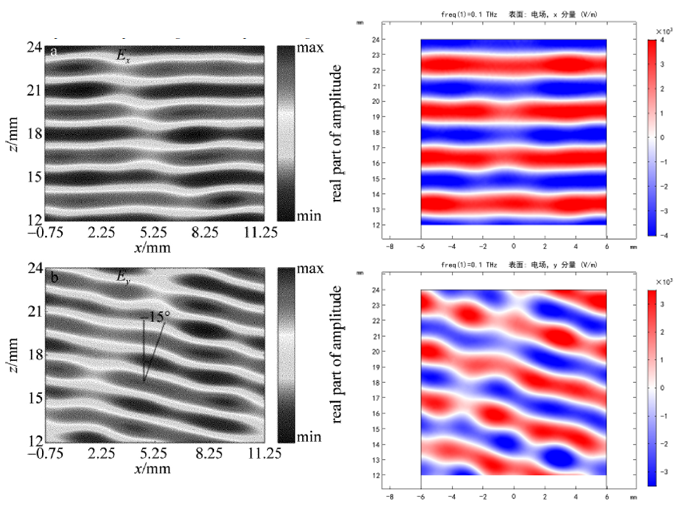

3、对于文中的阵列A，透射光电场x分量和y分量的分布情况。左：文献中的结果；右：本案例的结果 👇

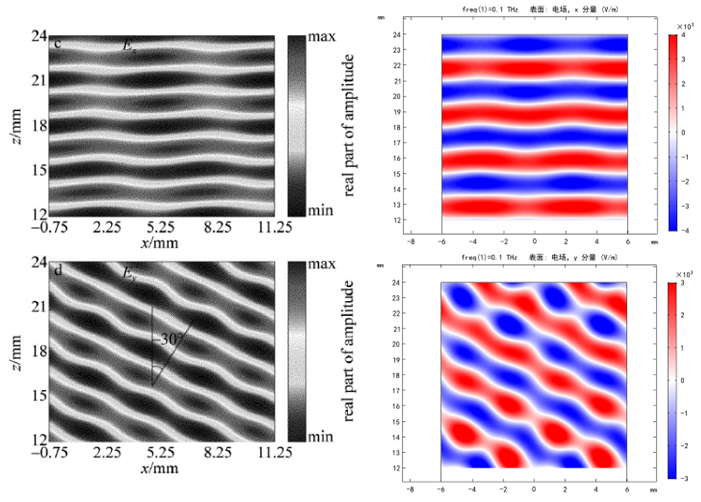

4、对于文中的阵列B，透射光电场x分量和y分量的分布情况。左：文献中的结果；右：本案例的结果 👇

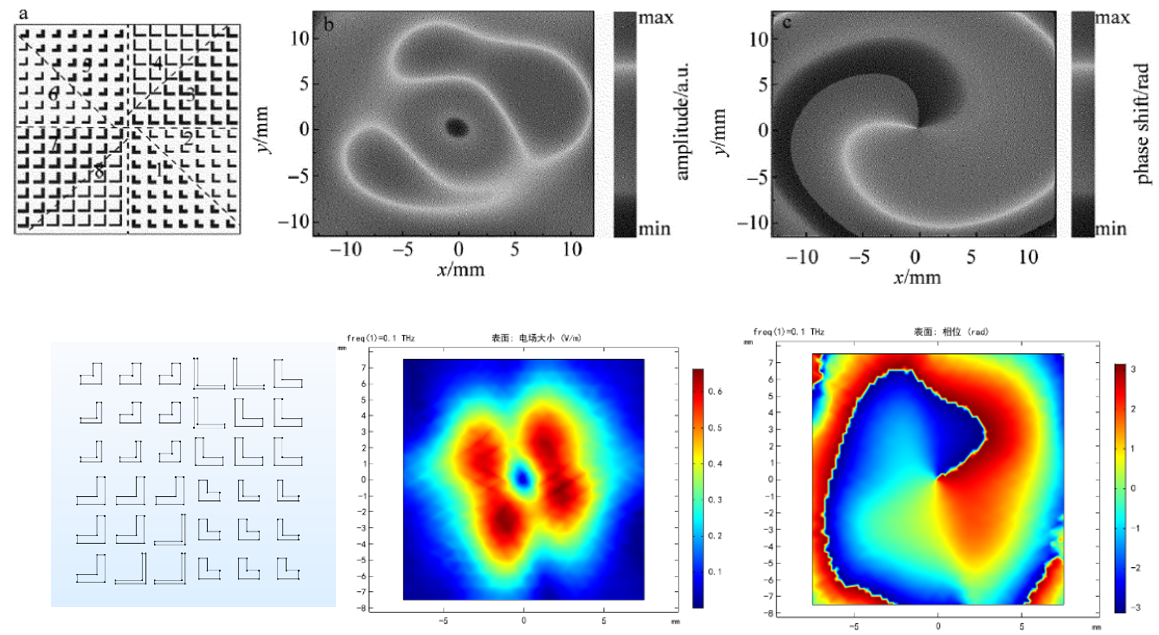

5、拓扑荷 l = 1 的透射光情况，受制于计算机性能，本案例中只截取了6×6的阵列来模拟，且网格剖分得很粗。上：文献中的结果；下：本案例的结果 👇

付费后将能下载模型文件。

再次提醒：本案例仅包含模型文件，没有讲解视频。
