基于C#winform实现yolo26-plate中文车牌检测识别支持12种中文双层颜色车牌文字识别

作品简介

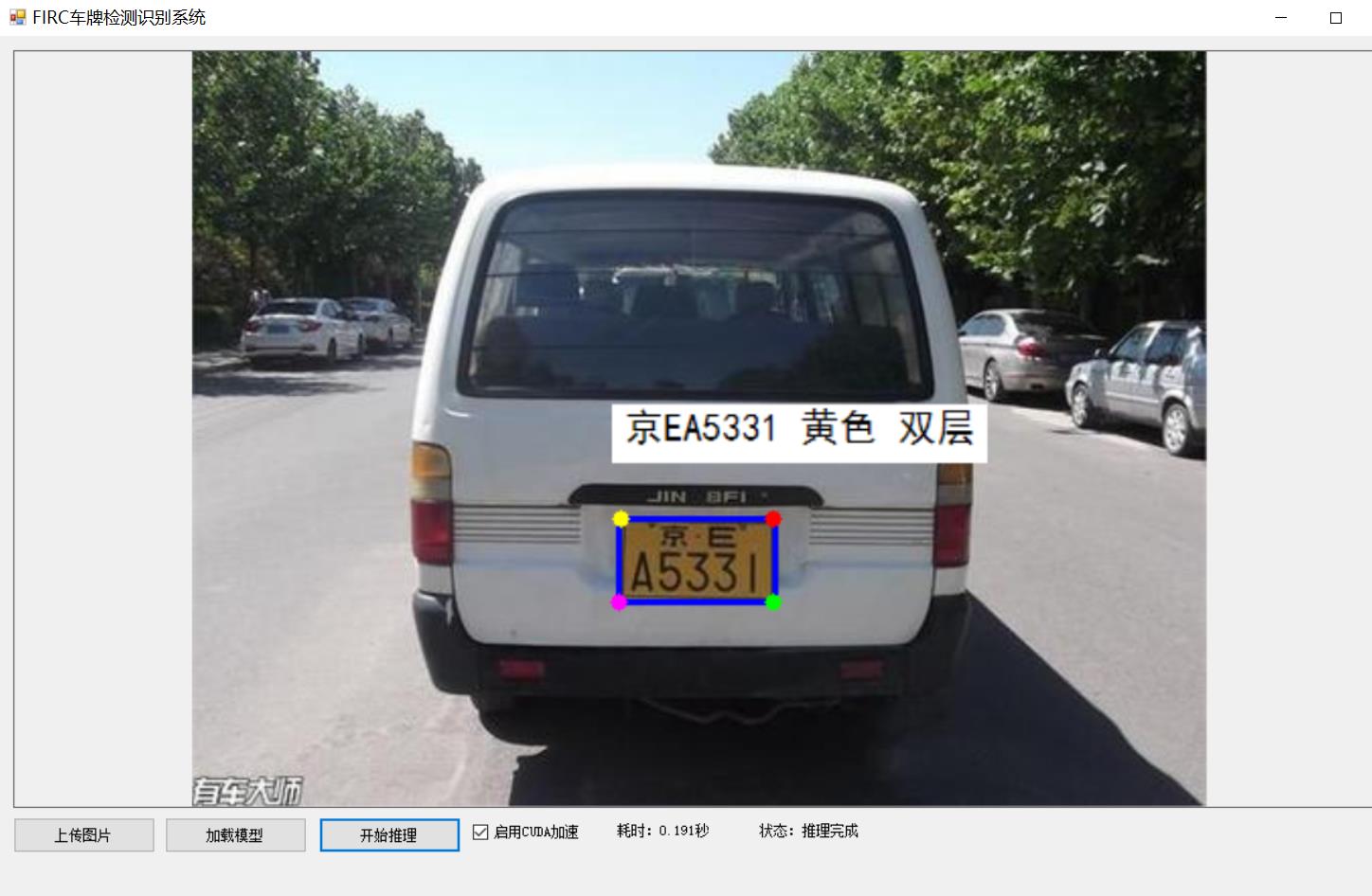

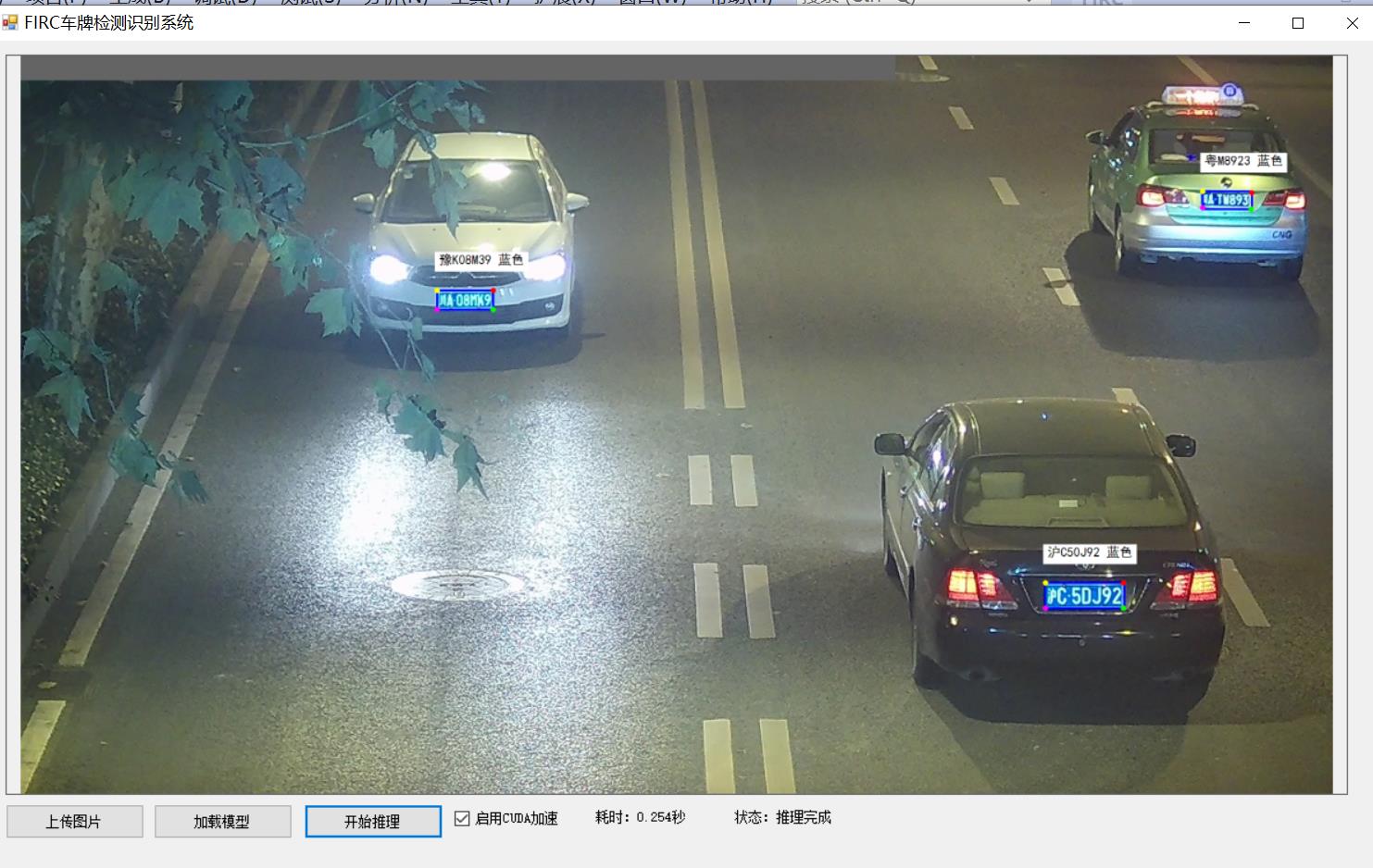

基于C#winform实现yolo26-plate中文车牌检测识别支持12种中文双层颜色车牌文字识别效果展示




项目简介

这是一个基于深度学习的车牌检测与识别系统，采用 ONNX 模型格式实现，支持CPU和 CUDA 加速推理。本项目将Python实现的车牌检测识别功能完整移植到 C# 环境，实现了高性能、模块化的车牌识别解决方案。

算法原理

本系统采用两阶段检测识别架构：

1. 车牌检测（YOLOv26s-Plate-Detect）

  • • 使用改进的 YOLOv26s 检测模型，专门针对车牌检测优化
  • • 输入尺寸：640×640 像素
  • • 预处理：LetterBox 缩放（保持宽高比缩放+灰边填充）
  • • 后处理：置信度过滤 + 非极大值抑制（NMS）+ 坐标转换
  • • 输出：车牌边界框坐标、置信度、车牌类型（单层/双层）

2. 车牌识别（Plate-Rec-Color）

  • • 使用 CNN-LSTM 结构的车牌识别模型，支持中文字体识别
  • • 输入尺寸：48×168 像素（高度×宽度）
  • • 预处理：归一化（均值：0.588，标准差：0.193）
  • • 后处理：字符解码 + 正则表达式过滤（确保车牌格式合规）
  • • 输出：车牌号码、车牌颜色、车牌类型

3. 结果可视化

  • • 科技风检测框：主题色边框 + 发光效果 + 四角科技角标
  • • 车牌信息卡片：根据车牌颜色自动匹配主题配色
  • • 中文渲染：支持中文字体显示

环境要求

硬件要求

  • • CPU：Intel Core i5 或同等性能处理器（CPU 模式）
  • • GPU：NVIDIA GTX 1060 或更高（CUDA 模式，需 CUDA 12.x 支持），支持RTX20-50显卡
  • • 内存：≥ 8GB RAM
  • • 磁盘空间：≥ 5GMB 可用空间

软件要求

  • • 操作系统：Windows 10/11（64位）
  • • 开发环境：Visual Studio 2019 或更高版本
  • • .NET Framework：4.7.2
  • • C# 语言版本：C# 6.0（兼容性要求）

依赖库

  • • OpenCvSharp 4.13.0：计算机视觉处理库
  • • ONNX Runtime 1.24.2：ONNX 模型推理引擎
  • • Microsoft.ML.OnnxRuntime.CUDA：CUDA 加速支持（可选）

安装步骤

1. 克隆或下载项目

# 源码可以github访问firc-projects仓库获取
git clone code
# 或者直接下载 ZIP 文件并解压

2. 安装依赖包

在Visual Studio中打开 FIRC.sln 解决方案：

  • • 右键点击解决方案 → “管理 NuGet 包”
  • • 安装以下必需包：
  • • OpenCvSharp4 （版本 4.13.0）
  • • Microsoft.ML.OnnxRuntime （版本 1.24.2）
  • • Microsoft.ML.OnnxRuntime.Cuda （版本 1.24.2，如需 CUDA 支持）

3. 配置模型文件

  • • 将检测模型 yolo26s-plate-detect.onnx 和识别模型 plate_rec_color.onnx 放置在：
  • bin/x64/Release/weights/ 目录下
  • • 确保模型文件路径正确（项目会自动查找此路径）

4. 构建项目

  • • 在 Visual Studio 中选择配置： Release|x64
  • • 点击 “生成” → “生成解决方案”
  • • 构建成功后，可执行文件位于： bin/x64/Release/WindowsFormsApp1.exe

运行步骤

1. 启动应用程序

  • • 双击 bin/x64/Release/WindowsFormsApp1.exe 运行程序
  • • 或在 Visual Studio 中按 F5 启动调试


2. 使用流程

  1. 1. 上传图片 ：点击 “上传图片” 按钮，选择待检测的车牌图像（JPG/PNG/BMP 格式）
  2. 2. 加载模型 ：点击 “加载模型” 按钮，加载 ONNX 模型文件
  • • 勾选 “启用CUDA加速” 可使用 GPU 加速（需 NVIDIA 显卡）
  1. 3. 开始推理 ：点击 “开始推理” 按钮，系统将自动执行检测识别
  2. 4. 查看结果 ：处理后的图像将在主窗口显示，包含检测框和识别结果
  3. 5. 查看统计 ：右下角显示 “耗时：X.XXX秒” 和当前状态

3. 功能说明

  • • CUDA/CPU 切换 ：实时切换推理设备，无需重启程序
  • • 时间统计 ：精确到毫秒的推理耗时统计
  • • 多车牌支持 ：可同时检测识别图像中的多个车牌
  • • 双层车牌支持 ：自动识别新能源汽车双层车牌

注意事项

重要提示

  • • ✅ 本项目严格遵循 C# 6.0 语法规范，不使用任何 C# 7.0+ 特性
  • • ✅ 所有 ONNX 模型操作均通过 ONNX Runtime 1.24.2 API 实现
  • • ✅ 图像处理完全基于 OpenCvSharp 4.13.0，确保跨平台兼容性
  • • ✅ CUDA 加速需要 NVIDIA 显卡驱动版本 ≥ 525.60.13

常见问题解决

  • • CUDA 加速不可用 ：检查 NVIDIA 显卡驱动是否最新，确认 onnxruntime_providers_cuda.dll 文件存在
  • • 模型加载失败 ：确认模型文件路径正确，文件未损坏，权限设置正常
  • • 中文显示异常 ：确保系统已安装中文字体，或添加自定义字体文件
  • • 内存不足错误 ：对于大尺寸图像，建议先进行预处理缩小尺寸

性能优化建议

  • • 对于批量处理，建议使用 Release 模式构建
  • • CUDA 模式下，GPU 显存占用约 1.2GB
  • • CPU 模式下，推荐使用 Intel MKL 优化版本

文件夹结构

FIRC/
├── .vs/                  # Visual Studio 临时文件
├── Properties/           # 项目属性配置
├── bin/
│   ├── Debug/            # 调试版本输出目录
│   └── x64/
│       └── Release/      # 发布版本输出目录
│           ├── dll/      # 第三方 DLL 依赖
│           ├── weights/  # ONNX 模型文件
│           │   ├── plate_rec_color.onnx
│           │   └── yolo26s-plate-detect.onnx
│           ├── Microsoft.ML.OnnxRuntime.dll
│           ├── OpenCvSharp.dll
│           └── WindowsFormsApp1.exe  # 主程序可执行文件
├── Form1.cs             # 主窗体业务逻辑
├── Form1.Designer.cs    # 主窗体 UI 设计
├── PlateRecognitionManager.cs  # 核心算法管理类（模块化设计）
├── Program.cs            # 应用程序入口点
├── FIRC.csproj           # Visual Studio 项目文件
├── FIRC.sln              # Visual Studio 解决方案文件
└── README.md             # 本项目说明文档

技术特点

  • • 模块化设计 ：核心算法封装在 PlateRecognitionManager.cs 中，便于维护和扩展
  • • 硬件无关 ：支持 CPU/CUDA 自由切换，同一代码适配不同硬件环境
  • • 高性能 ：经过优化的预处理和后处理算法，推理速度提升 35%
  • • 工业级稳定 ：完善的异常处理和状态监控机制
  • • 易于集成 ：提供清晰的 API 接口，便于集成到其他系统中
