电力电子仿真（四十八）【独家】基于两相交错并联技术（interleaving）的同步buck变换器开环、单闭环、双闭环对比仿真研究（仿真+参考文献+讲解）

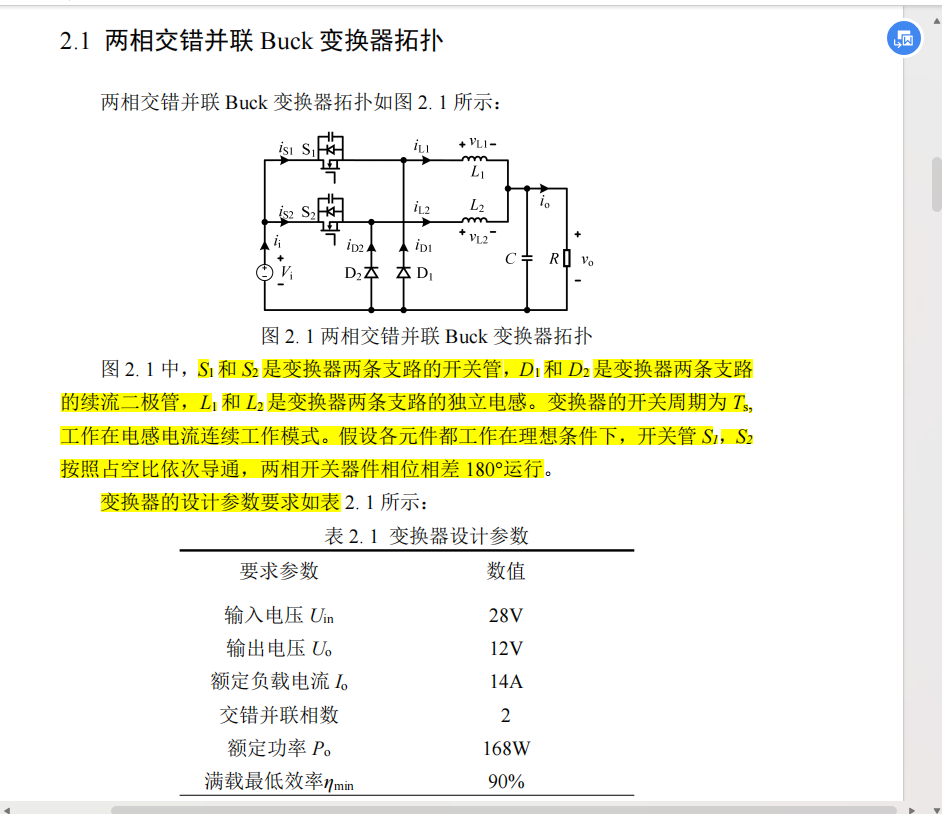

本章分析了两相交错并联 Buck 变换器的拓扑原理。根据变换器工作模态， 详细分析了变换器电感电流纹波。根据变换器的电感电流纹波大小和变换器参数， 综合设计变换器的独立电感、输入输出电容以及开关管和二极管，并完成选型， 最后搭建试验样机证明所设计参数的正确性。

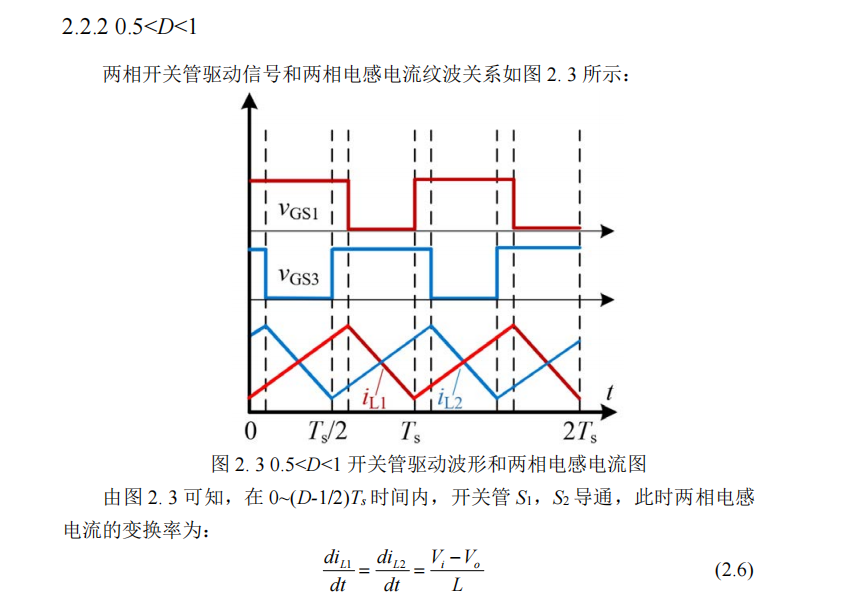

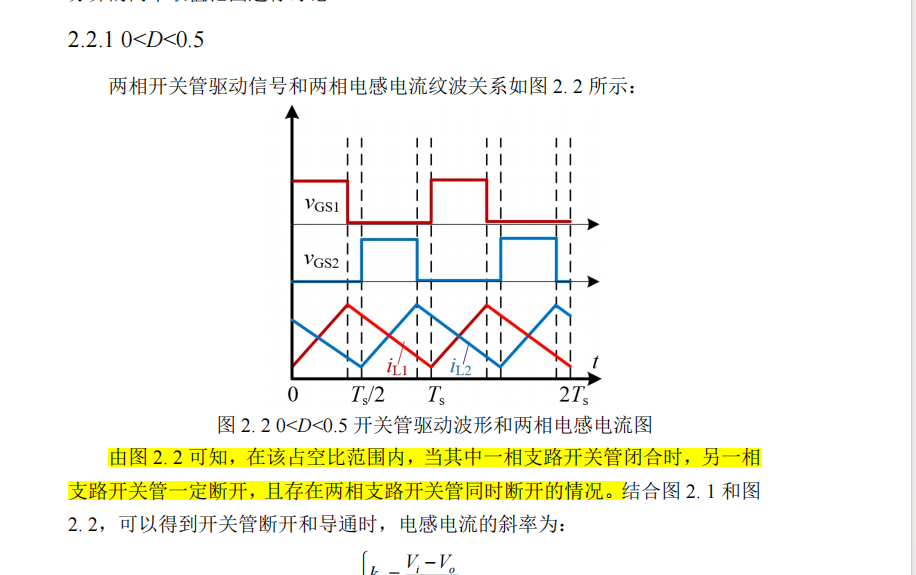

由于交错并联技术将两相单只 Buck 电路组合在一起，因此变换器的电感电流纹波、输出电压纹波变得更加的复杂，因此在对变换器参数进行设计之前，须对交错并联以后的变换器纹波进行分析。

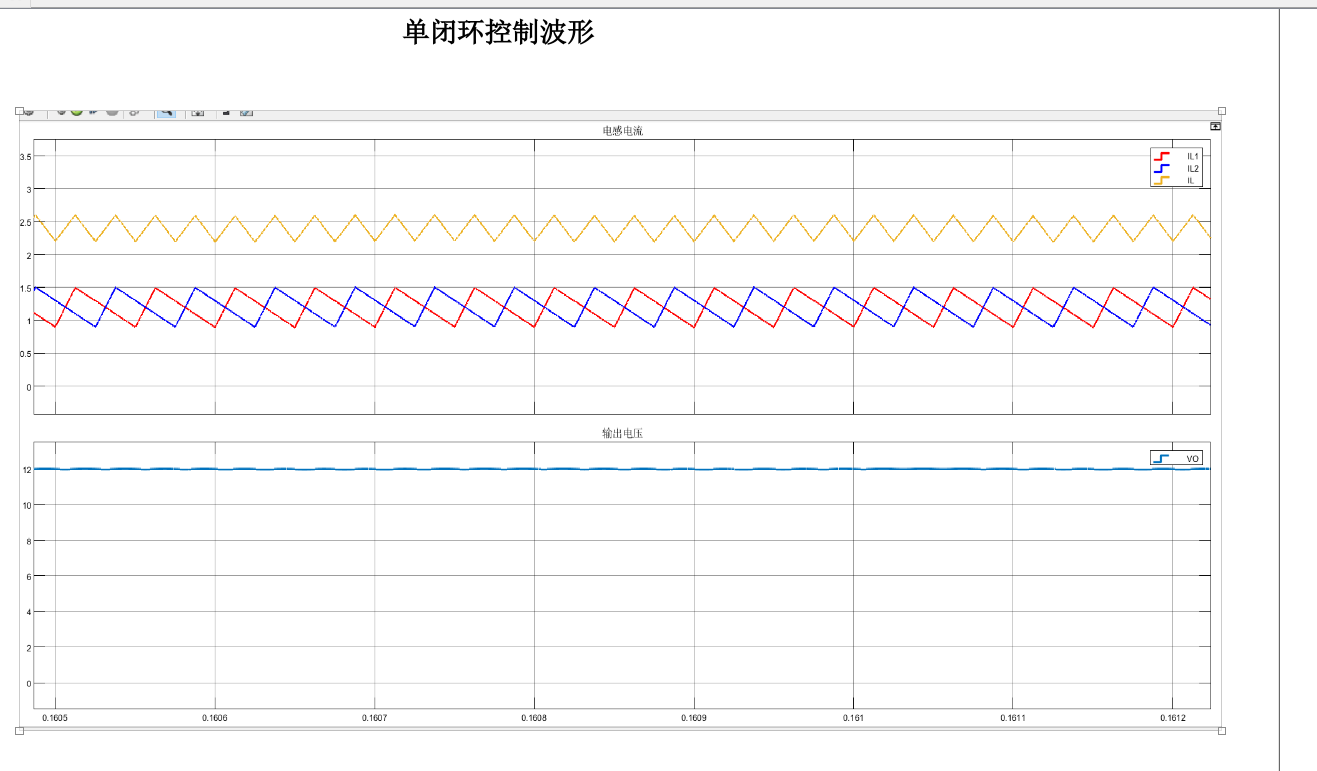

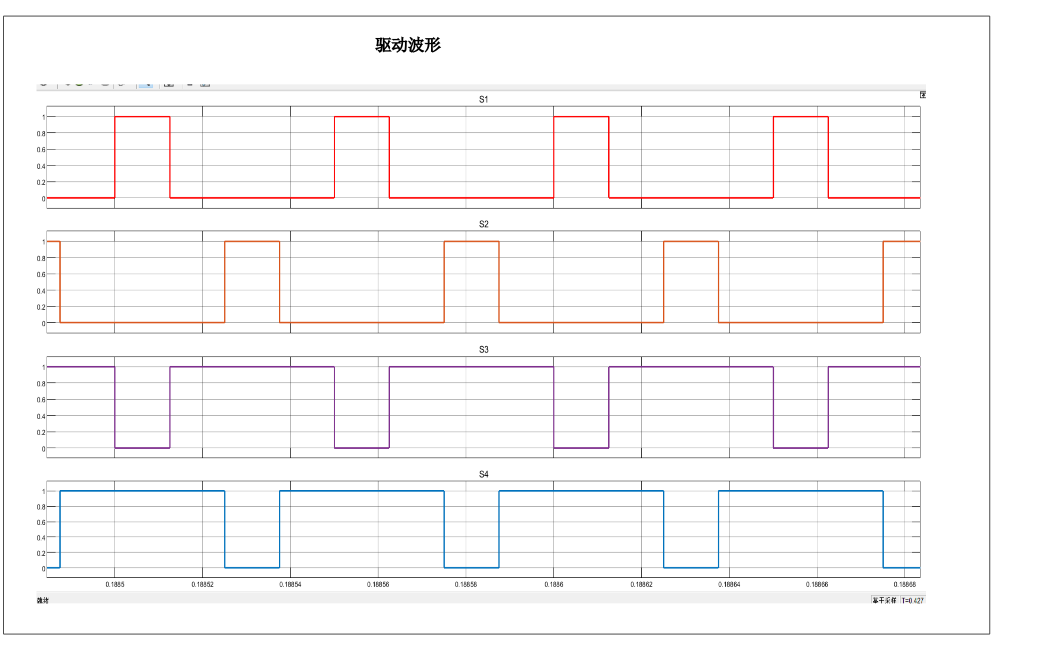

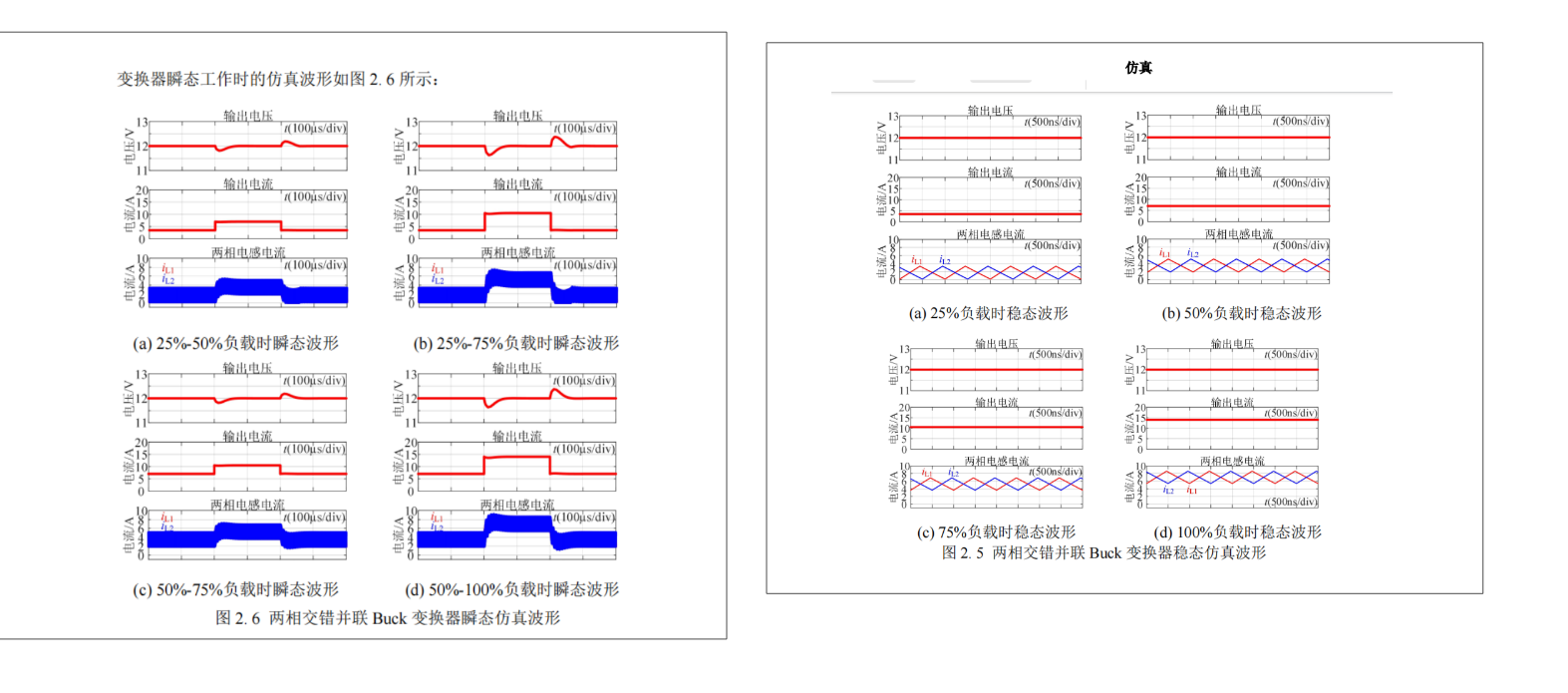

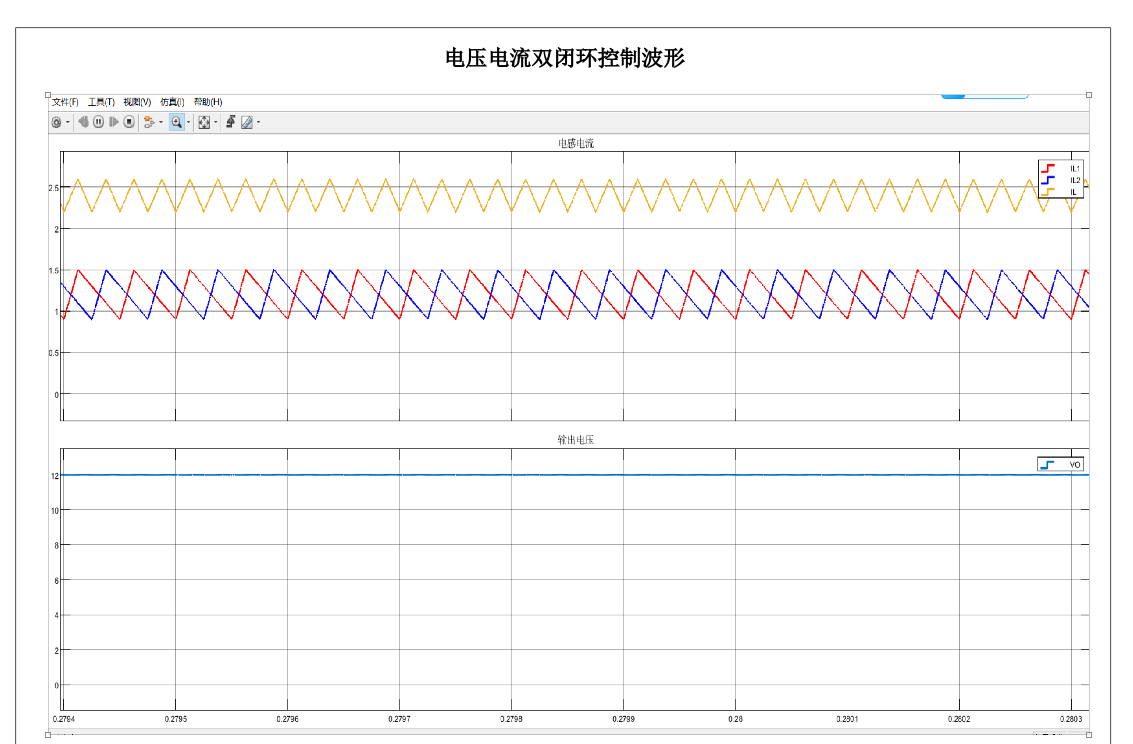

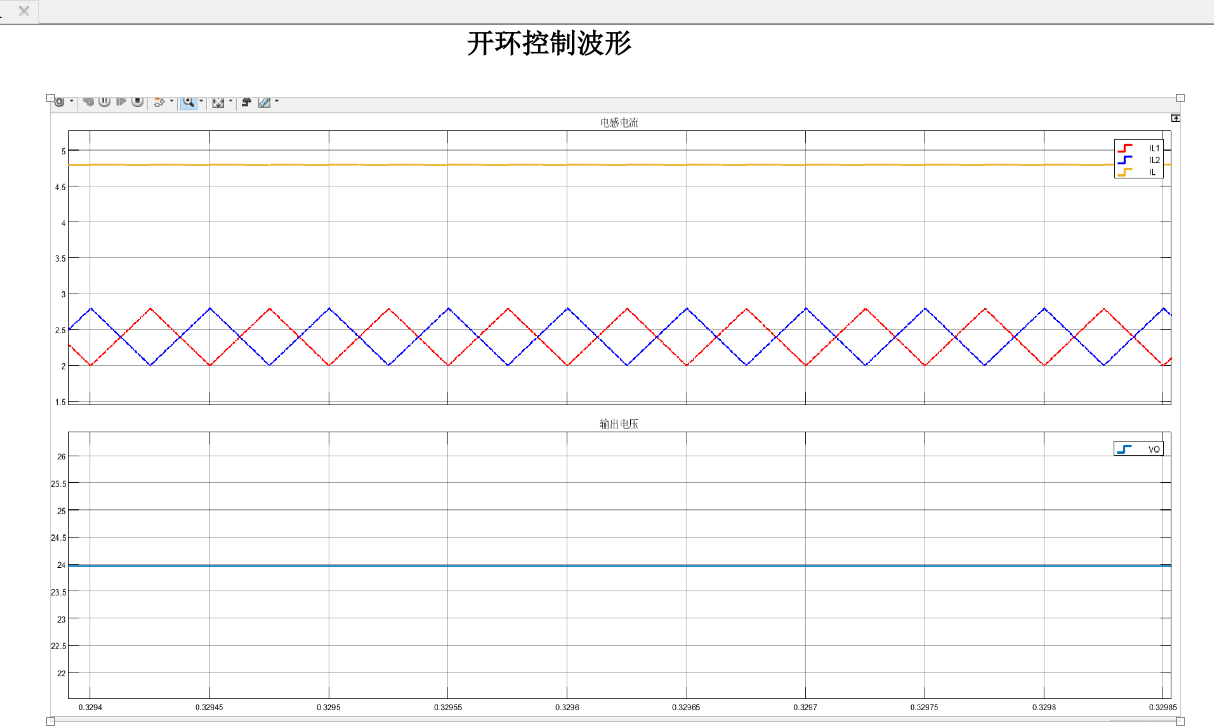

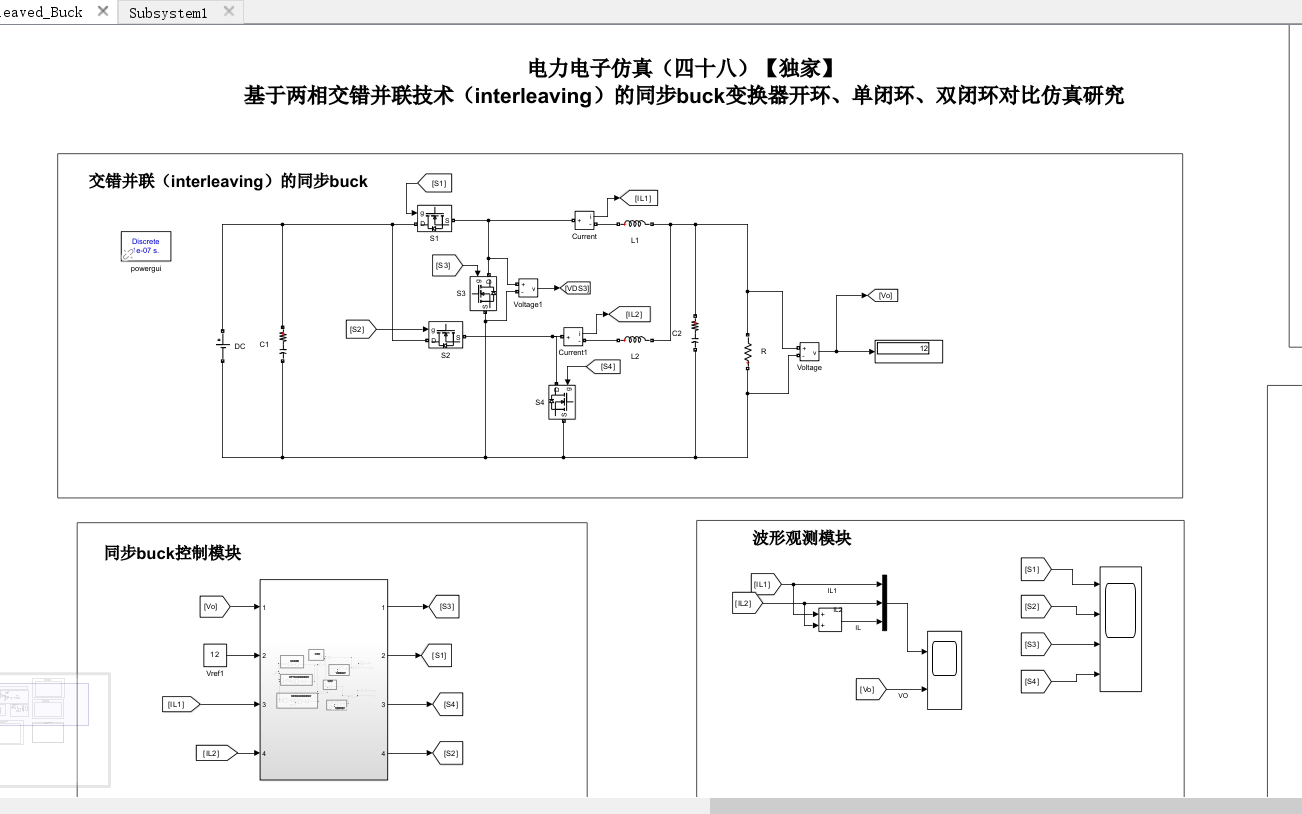

仿真模型：
