数据集格式：Pascal VOC格式+YOLO格式(不包含分割路径的txt文件，仅仅包含jpg图片以及对应的VOC格式xml文件和yolo格式txt文件)

图片数量(jpg文件个数)：1152

标注数量(xml文件个数)：1152

标注数量(txt文件个数)：1152

标注类别数：45

所在github仓库：firc-dataset

标注类别名称(注意yolo格式类别顺序不和这个对应，而以labels文件夹classes.txt为准):["and","antenna","capacitor-polarized","capacitor-unpolarized","crossover","diac","diode","diode-light_emitting","fuse","gnd","inductor","integrated_circuit","integrated_cricuit-ne555","junction","lamp","microphone","motor","nand","nor","not","operational_amplifier","optocoupler","or","probe-current","relay","resistor","resistor-adjustable","resistor-photo","schmitt_trigger","socket","speaker","switch","terminal","text","thyristor","transformer","transistor","transistor-photo","triac","varistor","voltage-dc","voltage-dc_ac","voltage-dc_regulator","vss","xor"]

每个类别标注的框数：

and（与门）框数 = 104，占有图片数 = 72

antenna（天线）框数 = 8，占有图片数 = 8

capacitor-polarized（极性电容）框数 = 320，占有图片数 = 208

capacitor-unpolarized（非极性电容）框数 = 1500，占有图片数 = 724

crossover（交叉连接）框数 = 1311，占有图片数 = 516

diac（双向触发二极管）框数 = 8，占有图片数 = 8

diode（二极管）框数 = 1228，占有图片数 = 368

diode-light_emitting（发光二极管）框数 = 472，占有图片数 = 264

fuse（保险丝）框数 = 20，占有图片数 = 20

gnd（接地）框数 = 768，占有图片数 = 260

inductor（电感）框数 = 304，占有图片数 = 184

integrated_circuit（集成电路）框数 = 112，占有图片数 = 96

integrated_cricuit-ne555（NE555定时器）框数 = 144，占有图片数 = 128

junction（连接点/节点）框数 = 18221，占有图片数 = 1152

lamp（灯泡）框数 = 88，占有图片数 = 72

microphone（麦克风）框数 = 16，占有图片数 = 16

motor（电机）框数 = 16，占有图片数 = 16

nand（与非门）框数 = 32，占有图片数 = 24

nor（或非门）框数 = 40，占有图片数 = 40

not（非门）框数 = 152，占有图片数 = 72

operational_amplifier（运算放大器）框数 = 72，占有图片数 = 64

optocoupler（光耦合器）框数 = 56，占有图片数 = 56

or（或门）框数 = 88，占有图片数 = 72

probe-current（电流探针）框数 = 8，占有图片数 = 8

relay（继电器）框数 = 24，占有图片数 = 24

resistor（电阻）框数 = 3412，占有图片数 = 944

resistor-adjustable（可调电阻）框数 = 160，占有图片数 = 152

resistor-photo（光敏电阻）框数 = 20，占有图片数 = 20

schmitt_trigger（施密特触发器）框数 = 16，占有图片数 = 8

socket（插座）框数 = 40，占有图片数 = 40

speaker（扬声器）框数 = 168，占有图片数 = 128

switch（开关）框数 = 332，占有图片数 = 192

terminal（接线端子）框数 = 2756，占有图片数 = 796

text（文本）框数 = 14263，占有图片数 = 1112

thyristor（晶闸管）框数 = 352，占有图片数 = 104

transformer（变压器）框数 = 104，占有图片数 = 104

transistor（晶体管）框数 = 952，占有图片数 = 528

transistor-photo（光敏晶体管）框数 = 8，占有图片数 = 8

triac（双向晶闸管）框数 = 32，占有图片数 = 32

varistor（压敏电阻）框数 = 152，占有图片数 = 72

voltage-dc（直流电压）框数 = 384，占有图片数 = 344

voltage-dc_ac（直流/交流电压）框数 = 88，占有图片数 = 88

voltage-dc_regulator（直流稳压器）框数 = 24，占有图片数 = 24

vss（电源地/负电源）框数 = 116，占有图片数 = 40

xor（异或门）框数 = 48，占有图片数 = 32

总框数：48539

图片分辨率：640x640

使用标注工具：labelImg

标注规则：对类别进行画矩形框

重要说明：数据集没有划分训练验证测试集需自行划分

特别声明：本数据集不对训练的模型或者权重文件精度作任何保证

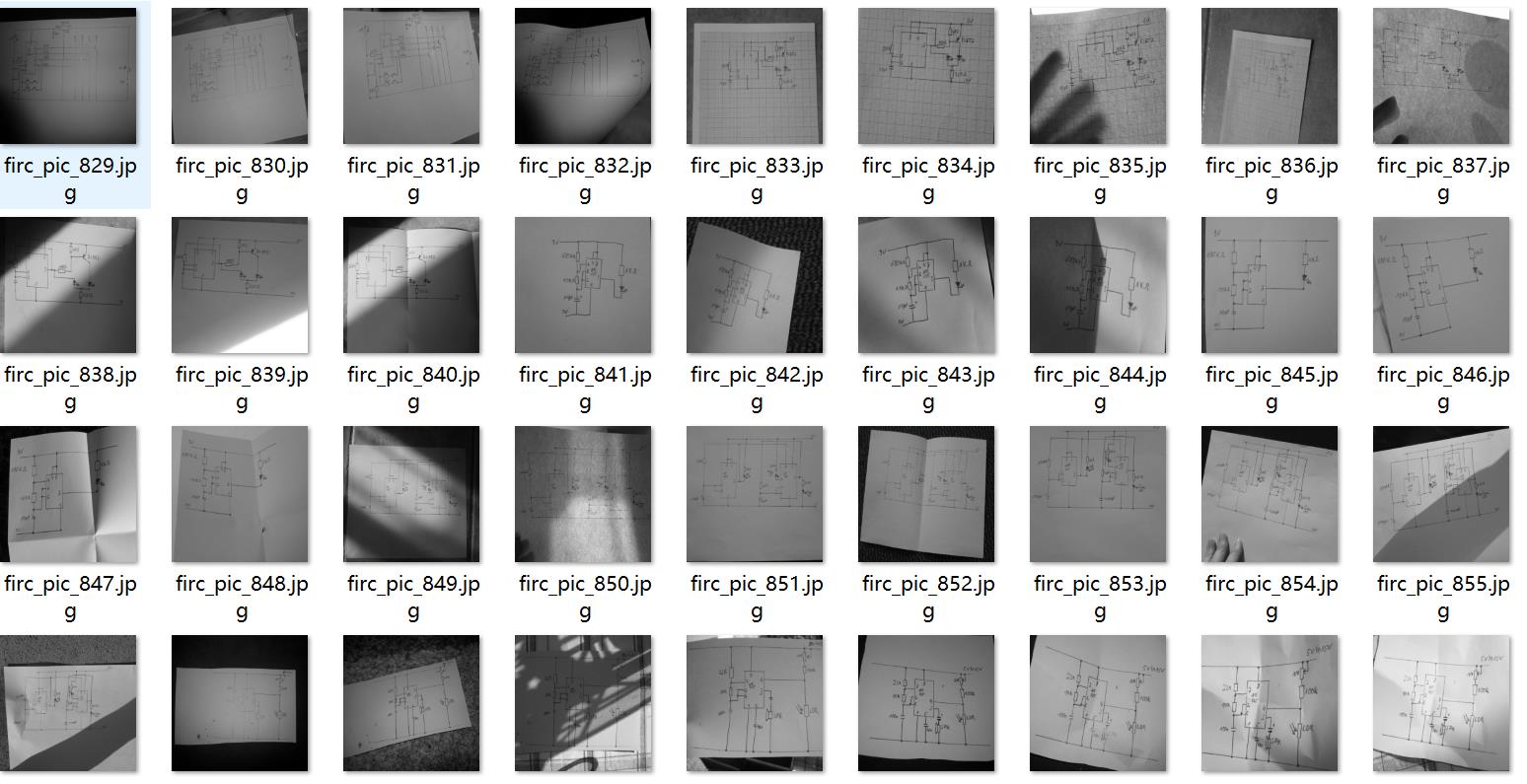

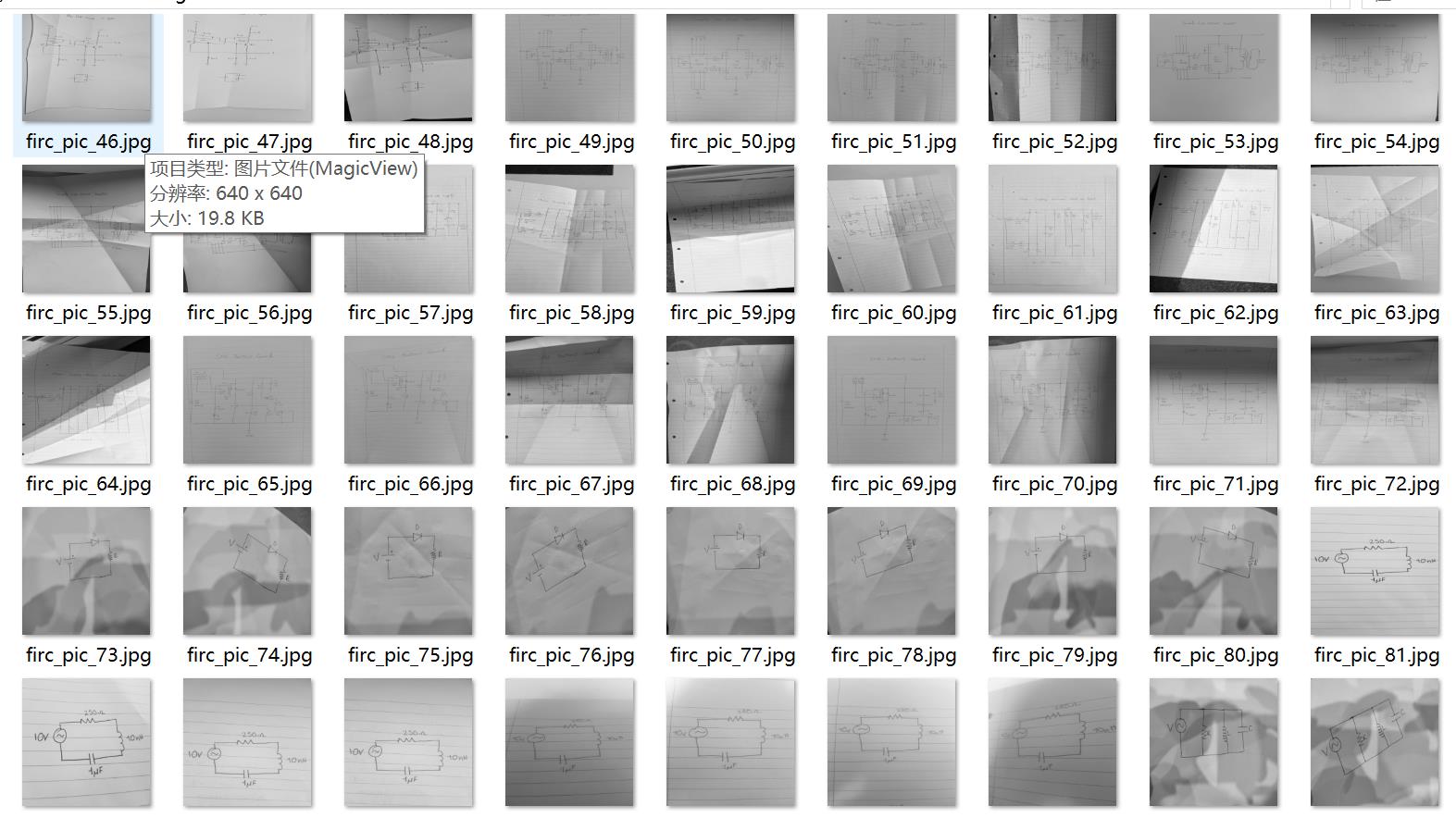

图片预览：

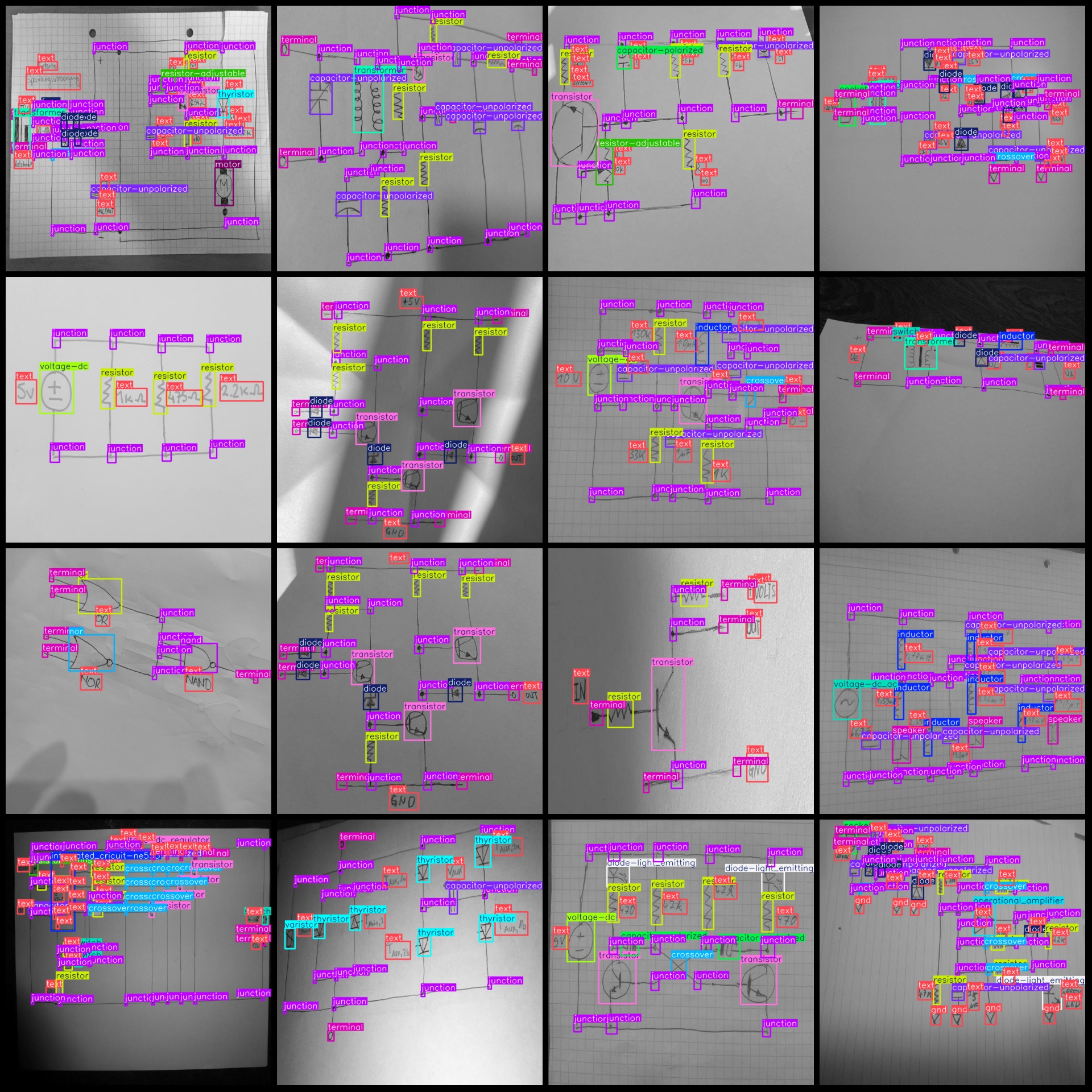

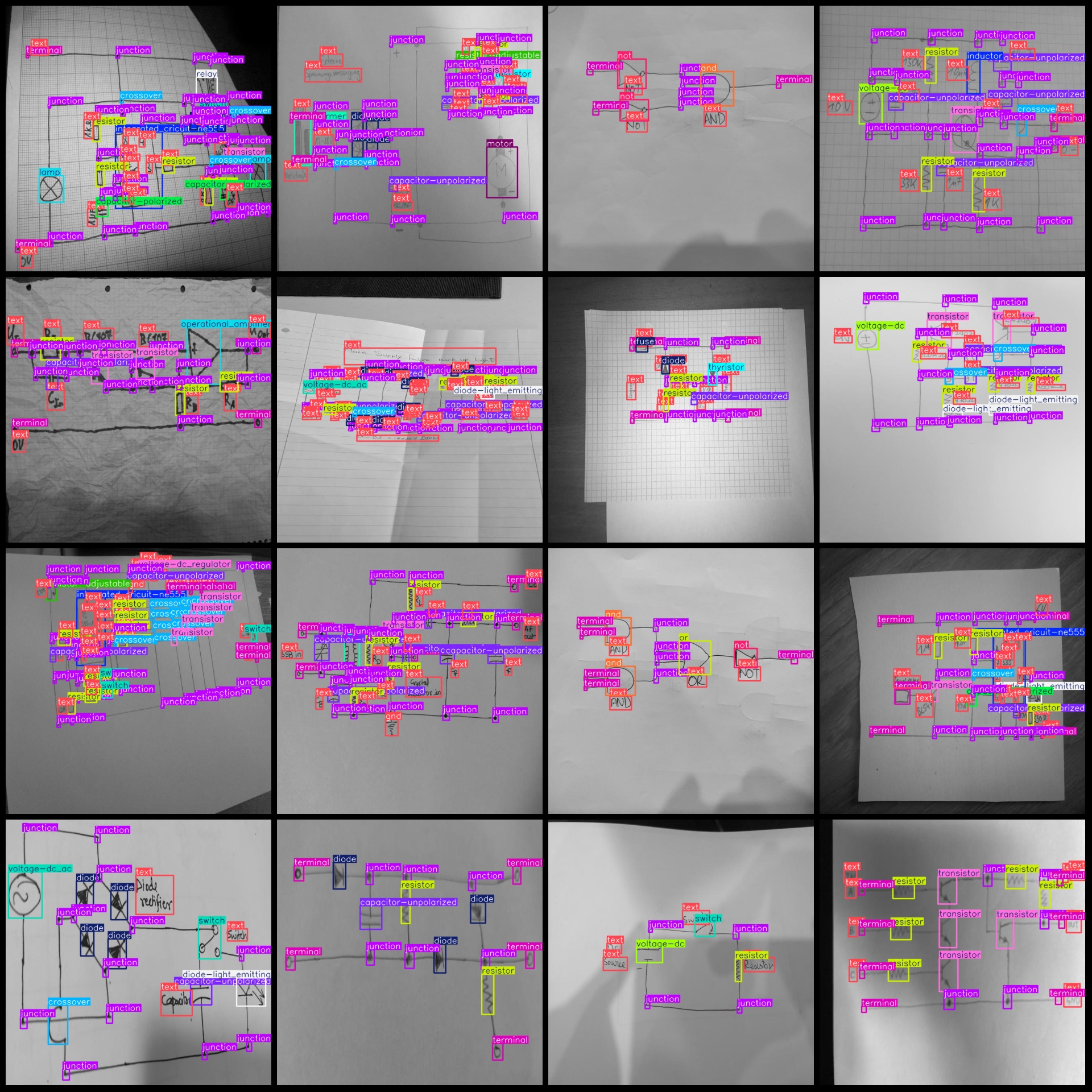

标注例子：
