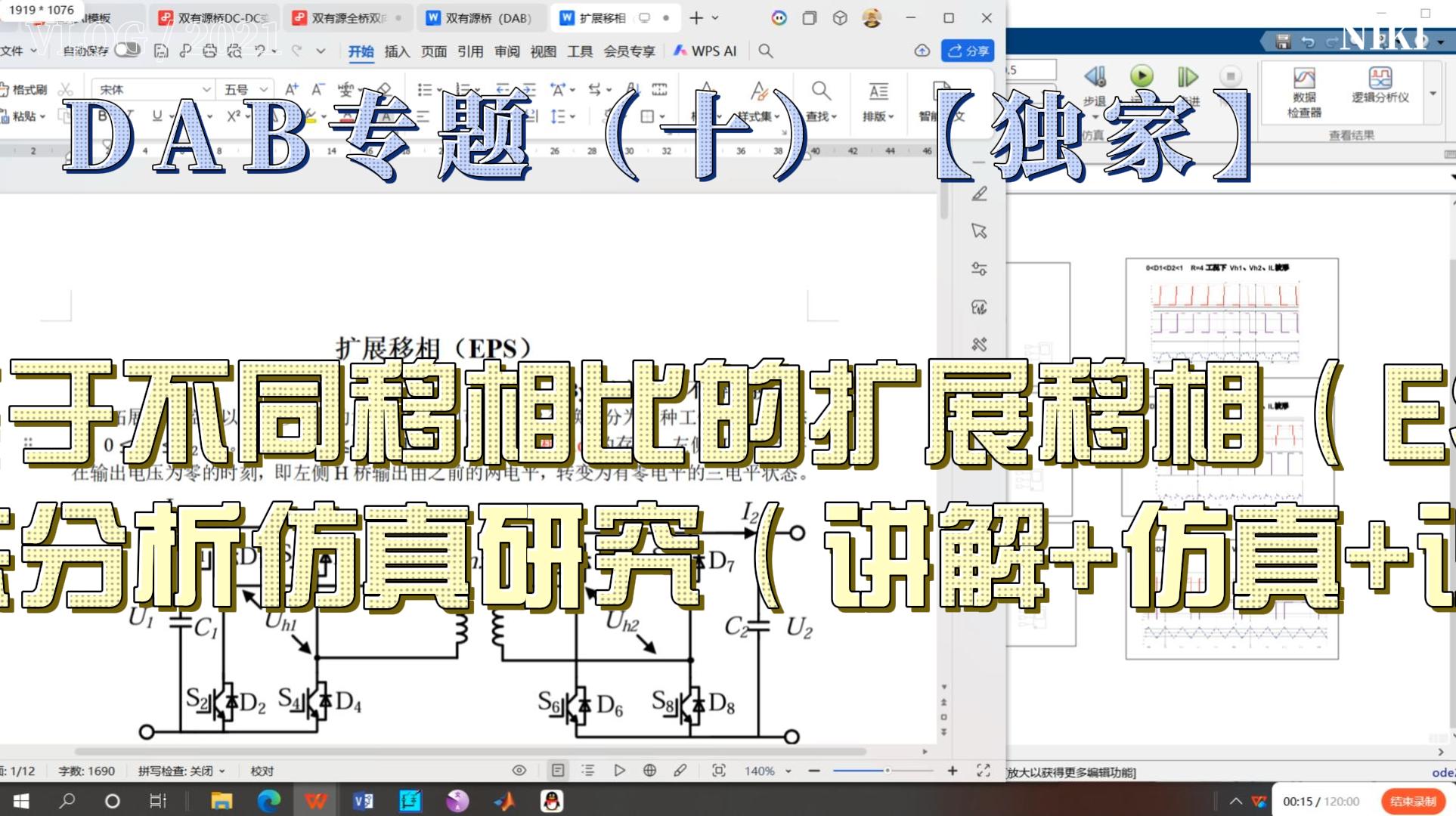

DAB专题（十）【独家】全网最全基于不同移相比的扩展移相（ESP）控制策略的DAB变换器模态分析仿真研究（讲解+仿真+说明文档+参考文献）

扩展移相（EPS）

                               -------By 拉普拉斯不得变换

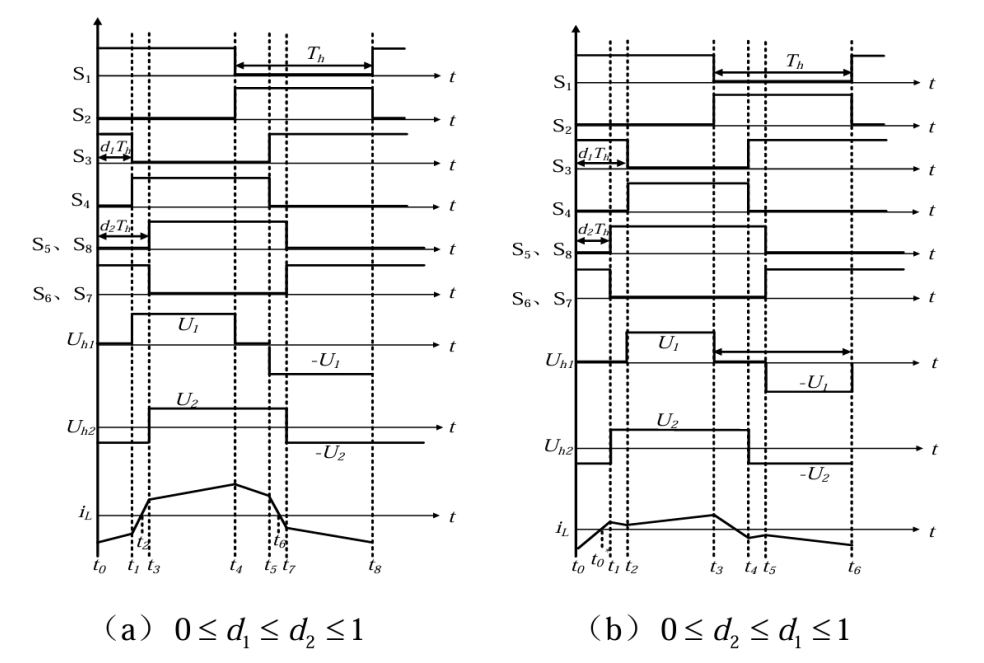

拓展移相控制以两个移相角的大小关系不同可将DAB变换器分为两种工作模态，模态A：1。模态B：1，因桥间移相比D2的存在，左侧H桥内会存在输出电压为零的时刻，即左侧H桥输出由之前的两电平，转变为有零电平的三电平状态。

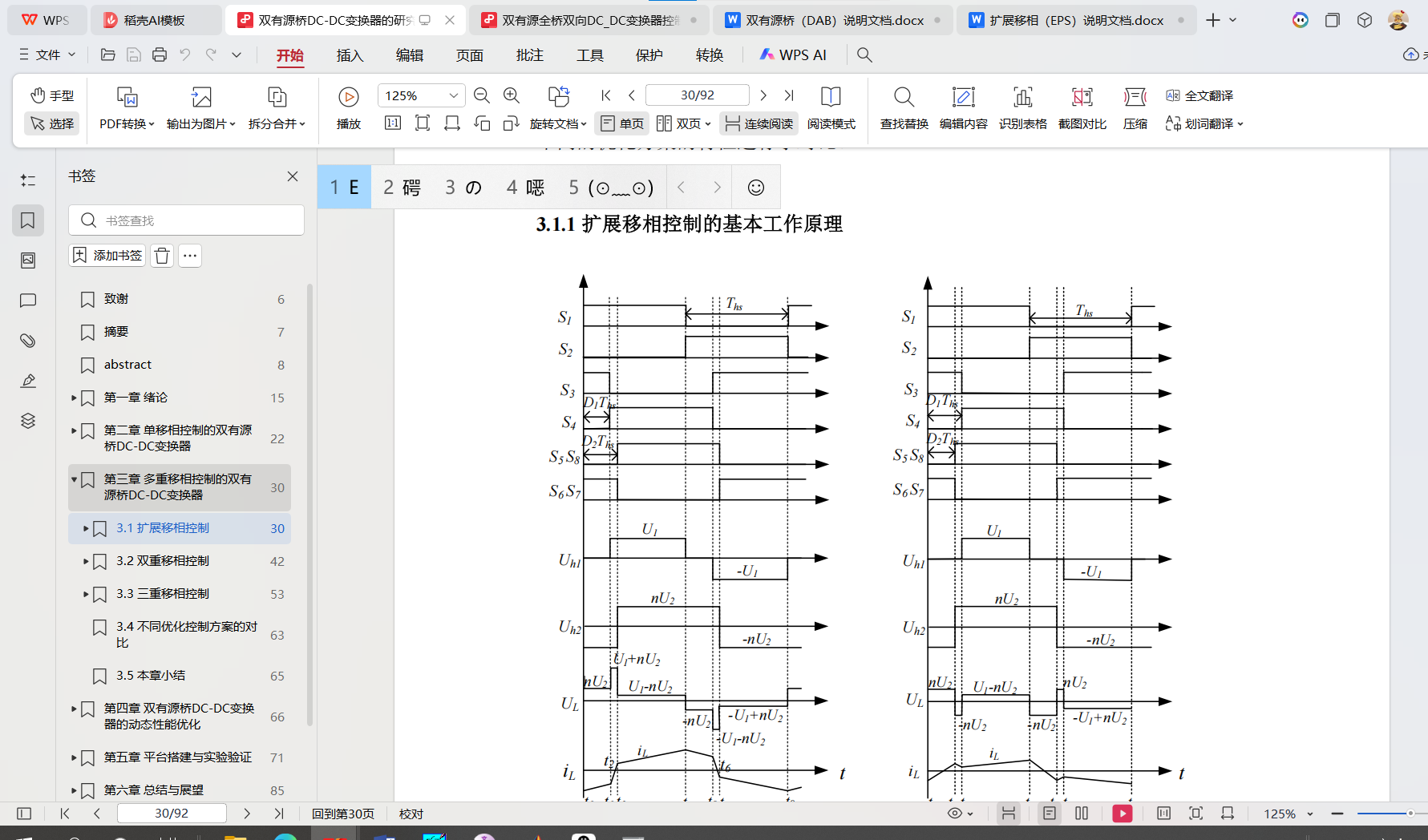

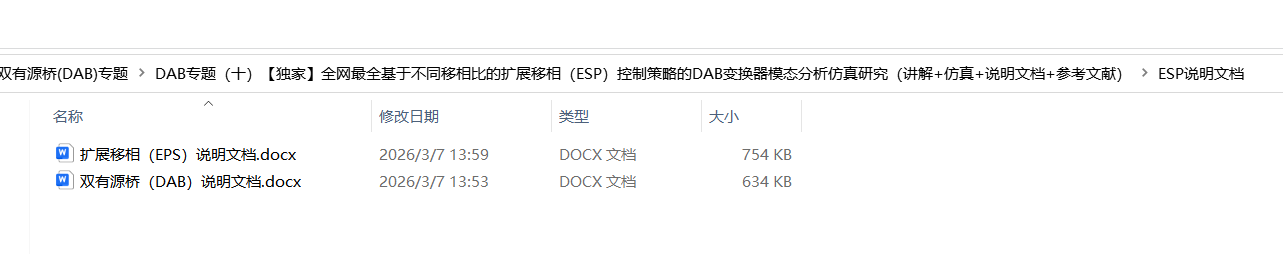

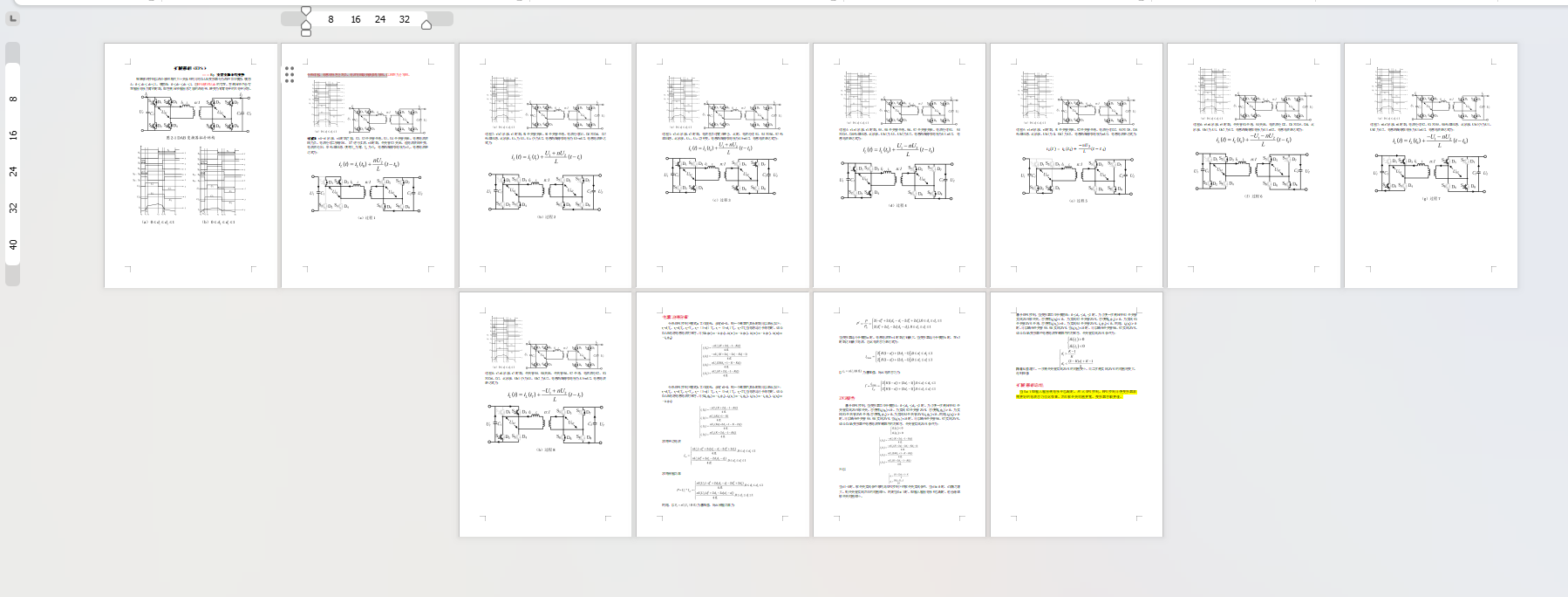

扩展移相说明文档：

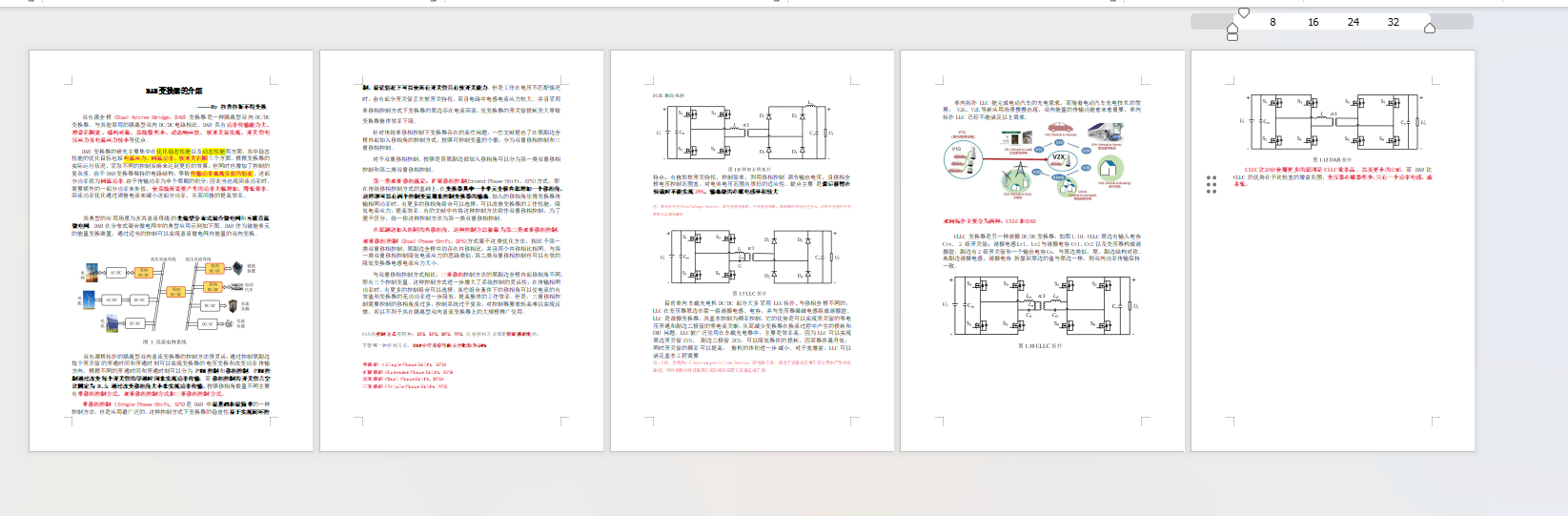

DAB变换器基础说明：

DAB变换器的介绍

  -------By 拉普拉斯不得变换

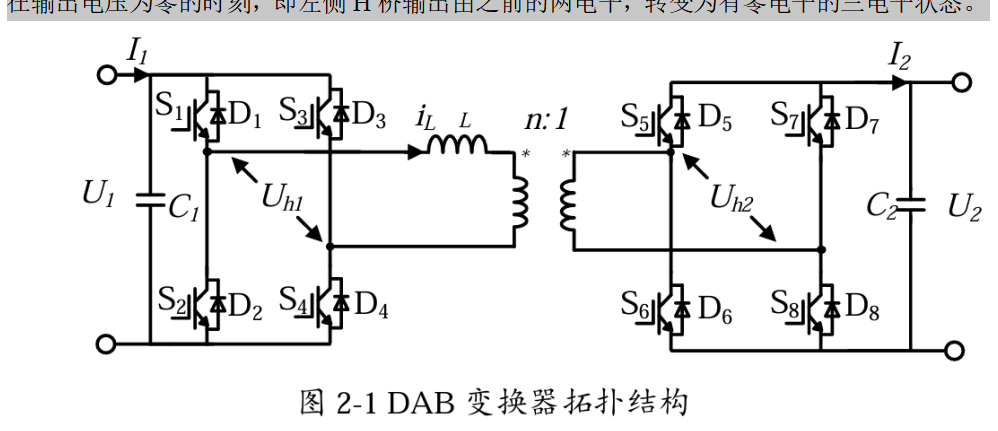

双有源全桥（Dual Active Bridge，DAB）变换器是一种隔离型双向DC/DC变换器。与其他常用的隔离型双向DC/DC电路相比，DAB 具有功率传输能力大、增益范围宽、结构对称、系统惯性小、动态响应快、软开关易实现、开关管电压应力及电流应力较小等优点。

DAB 变换器的研究主要集中在优化稳态性能以及动态性能两方面，其中稳态性能的优化目标包括电流应力、回流功率、软开关范围三个方面，根据变换器的实际运行状况，采取不同的控制策略来达到更好的效果，但同时也增加了控制的复杂度。由于DAB变换器独特的电路结构，导致传输功率出现负值的情况，这部分功率称为回流功率。由于传输功率为半个周期的积分，因此当出现回流功率时，需要额外的一部分功率来补偿，使系统所需要产生的功率大幅增加，降低效率。回流功率优化通过调整电流来减小这部分功率，从而间接的提高效率。

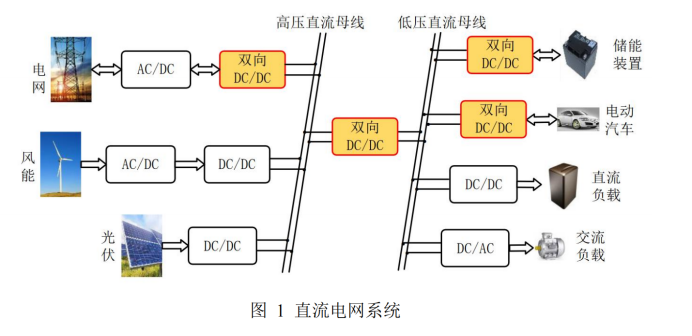

其典型的应用场景为含共直流母线的光储型分布式混合微电网和互联直流微电网。DAB在分布式混合微电网中的典型应用示例如下图。DAB作为储能单元的能量变换装置，通过适当的控制可以实现直流微电网内能量的双向变换。

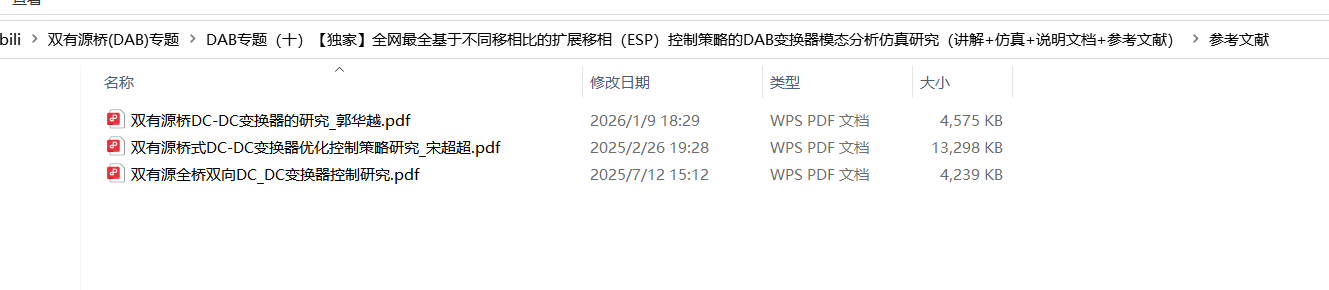

参考文献：

仿真模型：

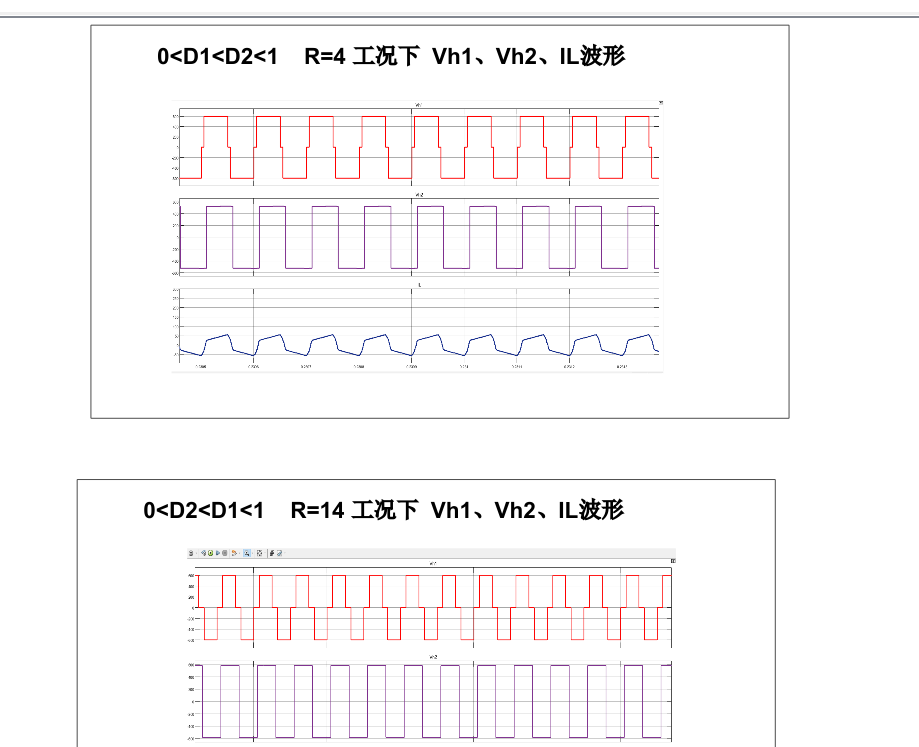

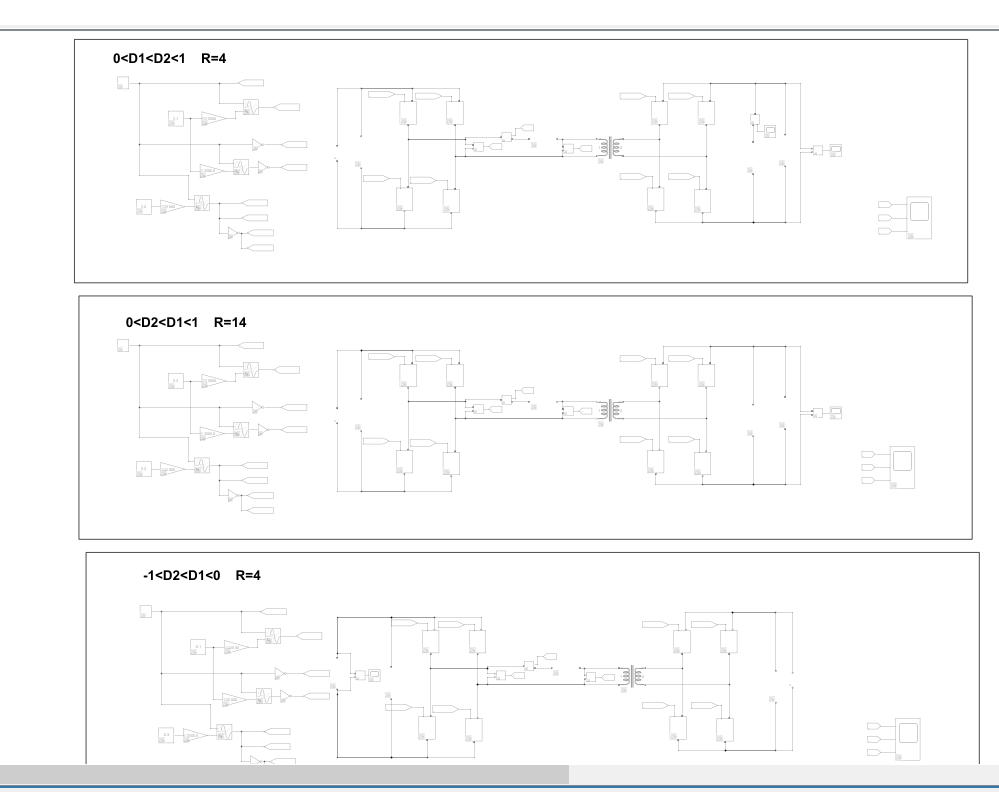

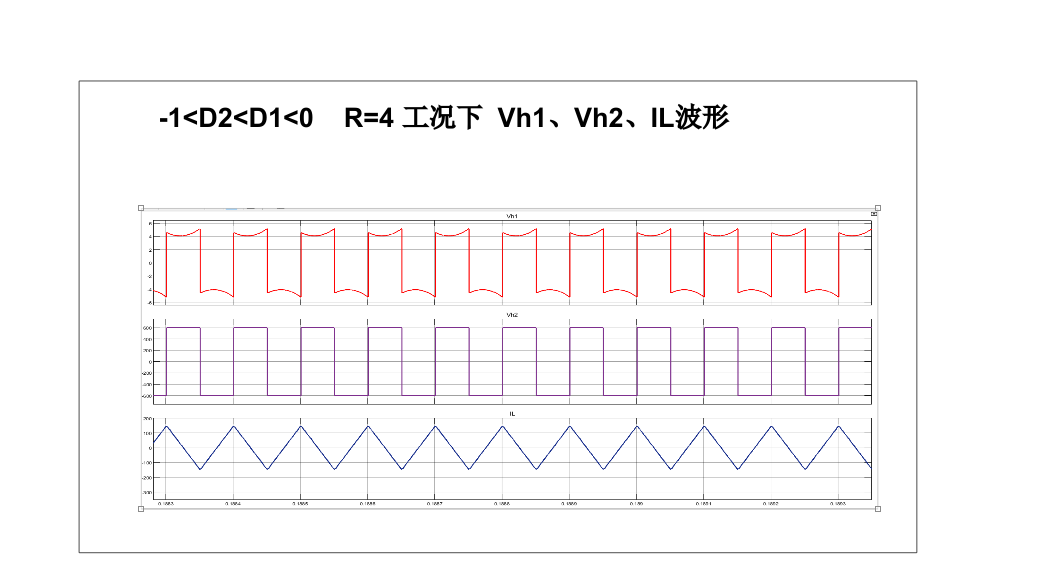

①不同移相角度：

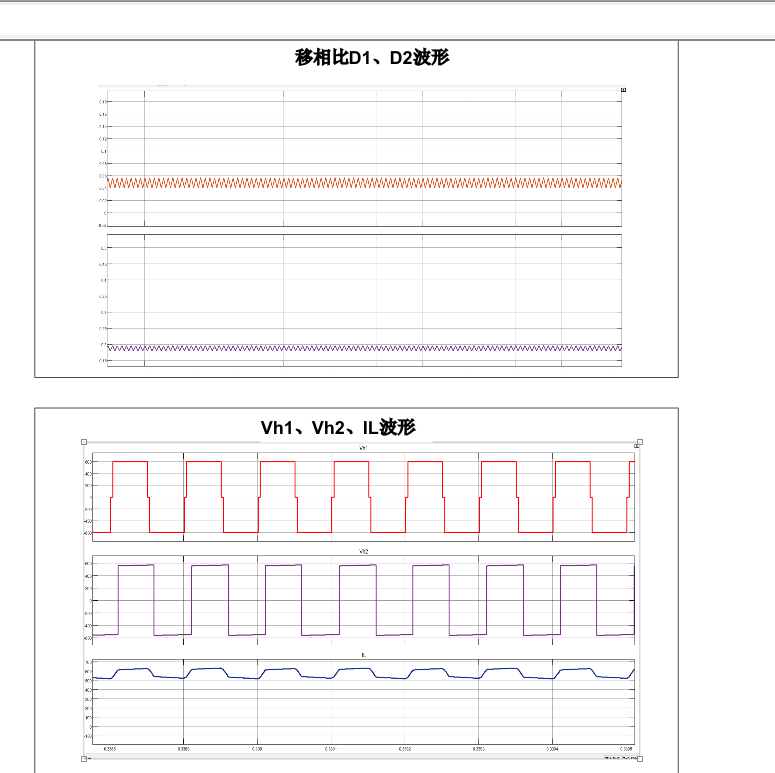

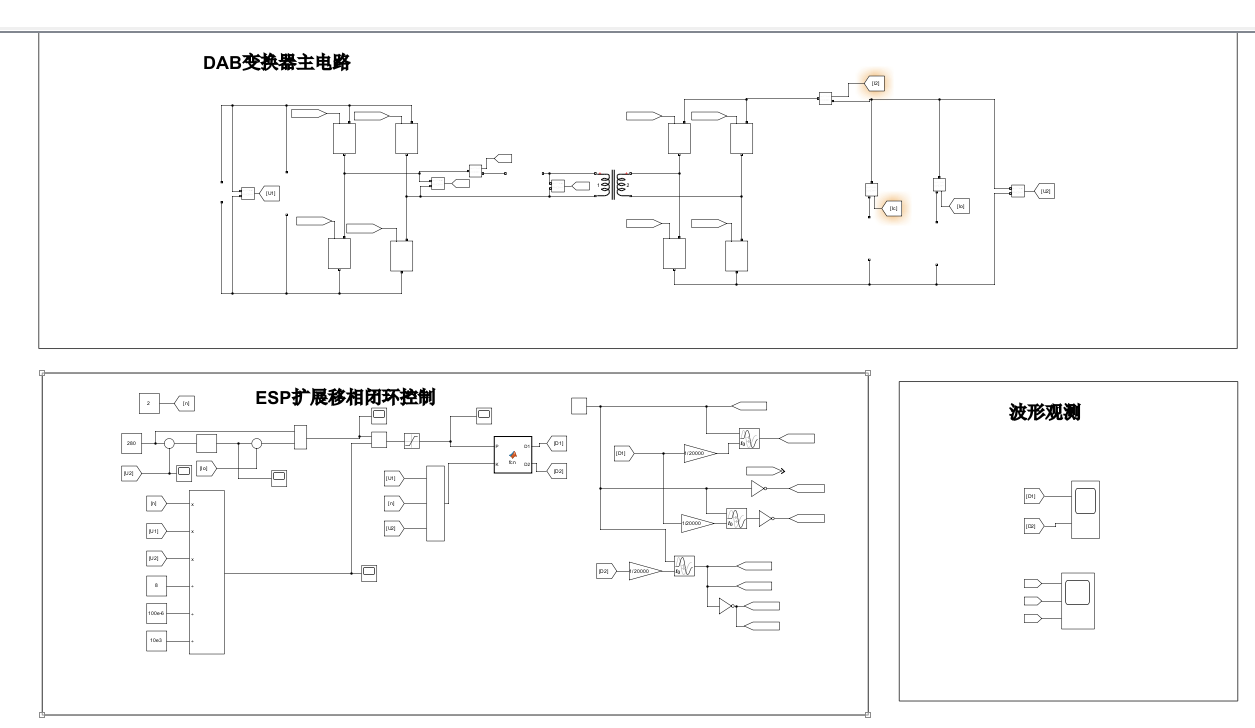

双闭环扩展移相：
