机载雷达杂波精准仿真关键技术及系统实现
一、引言
在机载雷达系统的设计、性能评估与算法验证中，杂波仿真扮演着至关重要的角色。机载雷达在探测目标时，会同时接收到来自地面、海面等环境的强散射回波，即“杂波”。这些杂波不仅会掩盖弱小目标，还会严重影响雷达的检测性能和虚警率。因此，构建一个能够精确模拟真实环境杂波特性的仿真系统，是雷达系统研发不可或缺的一环。
本文将结合一款自主研发的机载雷达杂波仿真器（ARCSTE），从核心理论、系统设计和仿真结果三个维度，深入剖析机载雷达杂波仿真的关键技术。
二、核心理论基础
1. 杂波散射模型
杂波回波的强度和特性，本质上由雷达与散射体之间的相互作用决定。对于地面和海面杂波，其归一化后向散射系数是描述散射强度的核心参数，它与雷达参数、环境参数及几何关系密切相关。
在本仿真系统中，采用了广泛应用的经验模型来描述不同地形（如沙漠、丘陵、农田）和海情下的：
其中：
•
为雷达波束与地面/海面之间的擦地角。
•
为与具体环境（如沙漠、海情1）相关的经验参数，可通过实测数据或数据库获取。
•
为雷达与散射体之间的距离。
该模型综合考虑了距离衰减、擦地角依赖和环境特性，为杂波强度的计算提供了理论依据。
2. 幅度统计特性
杂波信号的幅度并非恒定，而是呈现出复杂的随机起伏。其统计分布特性是雷达检测算法设计的关键输入。本仿真系统支持多种经典的幅度分布模型：
•
瑞利分布 (Rayleigh)：当杂波由大量独立、等幅的散射单元叠加而成时，其包络服从瑞利分布，这是杂波最常见的统计模型。
•
对数正态分布 (Log-Normal)：常用于描述地形起伏较大（如丘陵、森林）或海况较高时的杂波，其幅度的对数服从正态分布。
•
韦布尔分布 (Weibull)：具有很强的适应性，通过调整形状参数和尺度参数，可以拟合从瑞利到更重拖尾的各种杂波数据。
3. 功率谱特性
杂波的功率谱密度（PSD）描述了其能量在频率域的分布，主要由平台运动和散射体的微多普勒效应决定。本系统支持多种谱形模型，其中最典型的是高斯谱：
其中：
•
为多普勒中心频率，由雷达平台的运动速度、中心频率和波束指向角决定：。
•
为谱宽，反映了杂波的频率扩展程度，与风速、海浪、地形粗糙度等因素相关。
4. 雷达方程与杂波功率计算
杂波回波的最终功率可通过雷达方程进行计算。对于一个距离分辨单元内的杂波，其接收功率为：
其中：
•
为发射功率，为天线增益，为波长，为系统损耗。
•
为距离分辨率，为方位分辨率，两者共同决定了分辨单元的面积。
•
为雷达与分辨单元的距离。
该公式将散射系数与雷达系统参数相结合，是杂波仿真功率计算的核心。
三、仿真系统设计
本仿真系统（ARCSTE）基于上述理论，提供了一个直观、灵活的图形用户界面（GUI），支持用户对仿真全过程进行精细化控制。
1. 系统架构
系统采用“分布模型”驱动的仿真架构，其核心流程如下：
1
参数配置：用户通过GUI输入雷达参数、环境参数和仿真参数。
2
轨迹导入：导入载机的飞行轨迹数据，以精确模拟平台运动。
3
杂波生成：根据配置参数，调用核心算法生成满足指定统计和谱特性的杂波数据。
4
结果验证与分析：对生成的杂波数据进行时域、频域和空时二维分析，验证其特性。

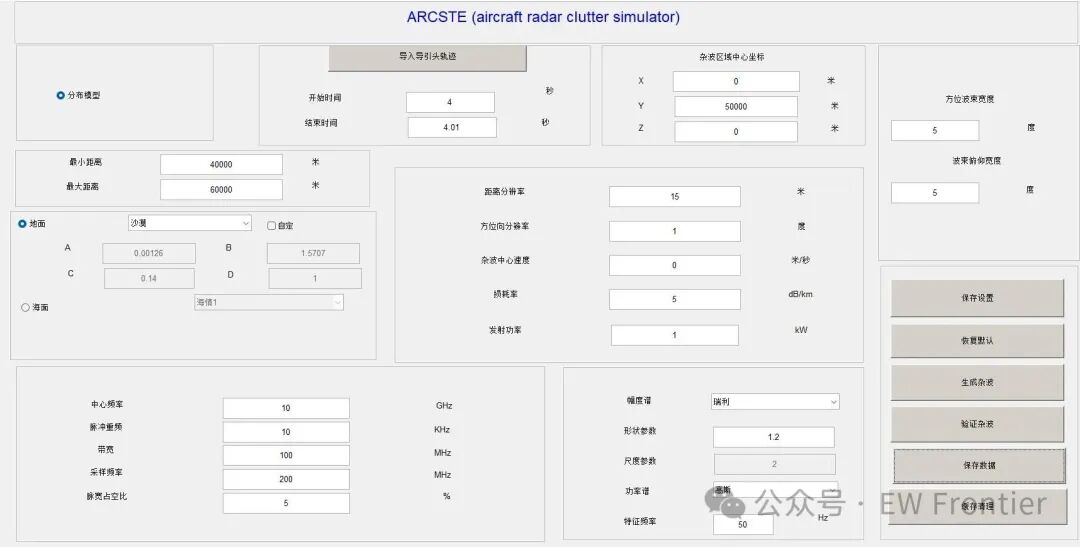

2. 关键参数配置
系统的GUI界面将复杂的理论参数化，主要分为以下几类：
•
雷达系统参数：
•
中心频率、脉冲重复频率 (PRF)、带宽、采样频率等，决定了雷达的基本性能。
•
天线波束宽度（方位、俯仰），影响杂波的空间分布。
•
环境与几何参数：
•
杂波类型（地面/海面）、具体地形/海情（沙漠、海情1等）。
•
杂波区域中心坐标、最小/最大探测距离。
•
杂波中心速度，用于计算多普勒频移。
•
统计与谱模型参数：
•
幅度分布模型（瑞利、对数正态、韦布尔）及对应的形状/尺度参数。
•
功率谱模型（高斯等）及特征频率（谱宽）。
四、仿真结果分析
通过系统生成的杂波数据，我们可以从多个维度对其特性进行分析和验证。

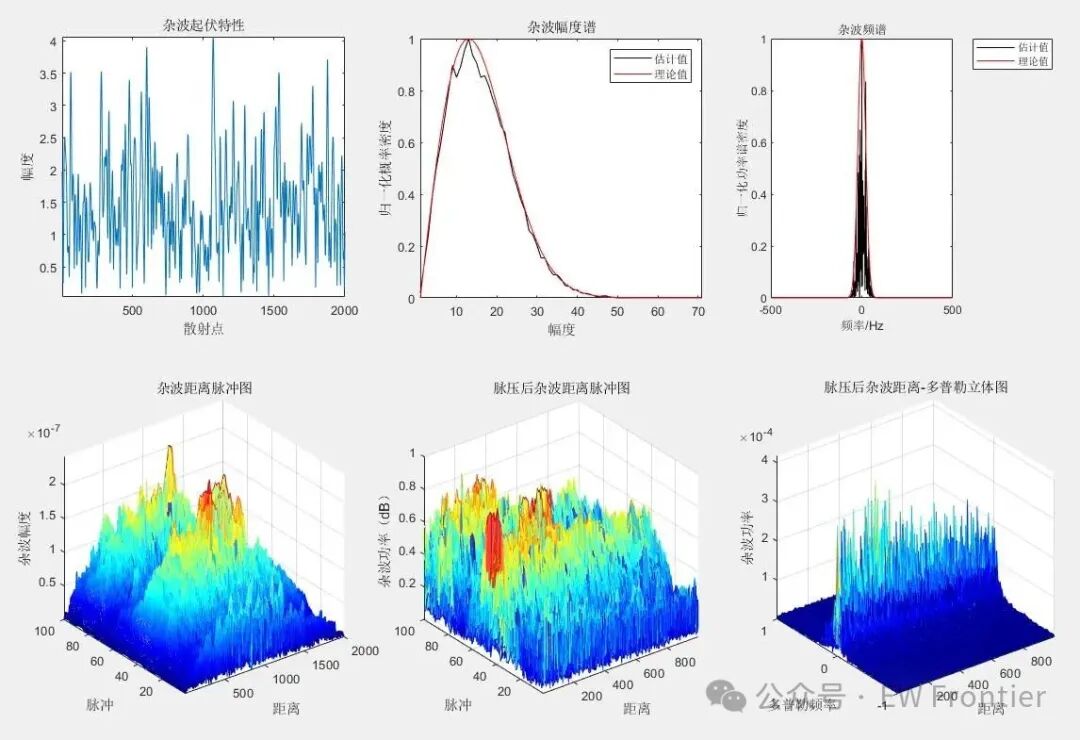

1. 时域分析：杂波起伏特性
仿真结果中的“杂波起伏特性”图直观展示了杂波信号在时域上的随机波动。可以看到，信号幅度呈现出明显的非平稳性，其包络的统计分布与我们选择的模型（如瑞利分布）高度吻合。这验证了仿真系统在幅度统计特性上的准确性。
2. 频域分析：幅度谱与功率谱
•
杂波幅度谱：图中“估计值”与“理论值”曲线的高度重合，证明了生成的杂波数据在幅度分布上严格遵循了所选的统计模型。
•
杂波频谱：功率谱图清晰地展示了杂波能量集中在多普勒中心频率附近，谱形符合高斯分布，这与我们设定的杂波中心速度和谱宽参数完全一致。
3. 空时二维分析：距离-多普勒域
•
杂波距离脉冲图：展示了杂波回波在距离维和脉冲（时间）维上的分布。可以看到，杂波强度随距离变化，并在不同脉冲间呈现出相关性。
•
脉压后杂波距离-多普勒立体图：经过脉冲压缩后，杂波在距离-多普勒平面上形成了清晰的“杂波脊”。这是机载雷达中最典型的杂波特征，其位置和形状由载机速度和波束指向决定，为后续的空时自适应处理（STAP）等杂波抑制算法提供了理想的测试数据。
五、结论与展望
本文介绍的机载雷达杂波仿真系统，通过整合经典的散射模型、统计理论和雷达方程，构建了一个高效、精确的杂波生成与分析平台。它不仅能够为雷达系统的性能评估提供可靠的数据支撑，还能为目标检测、杂波抑制等算法的研发提供逼真的测试环境。
未来，该系统可向以下方向扩展：
1
多源杂波融合：集成气象杂波、干扰信号等，构建更复杂的电磁环境。
2
实时仿真能力：优化算法，实现与硬件在环（HIL）测试系统的对接。
3
AI驱动的杂波建模：利用深度学习技术，从海量实测数据中学习更精细的杂波模型。
