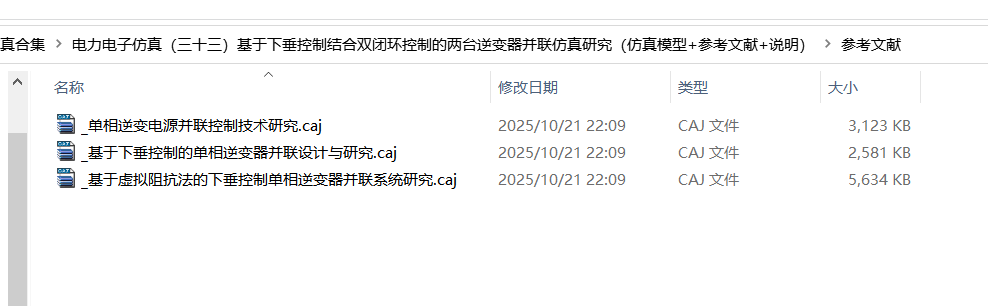

电力电子仿真（三十三）基于下垂控制结合双闭环控制的两台逆变器并联仿真研究（仿真模型+参考文献+说明）

[1]两台单相全桥逆变器并联，采用下垂控制，可实现调节下垂系数控制功率的分配。

[2]引入SOGI：可以减小瞬时有功功率和无功功率的波动

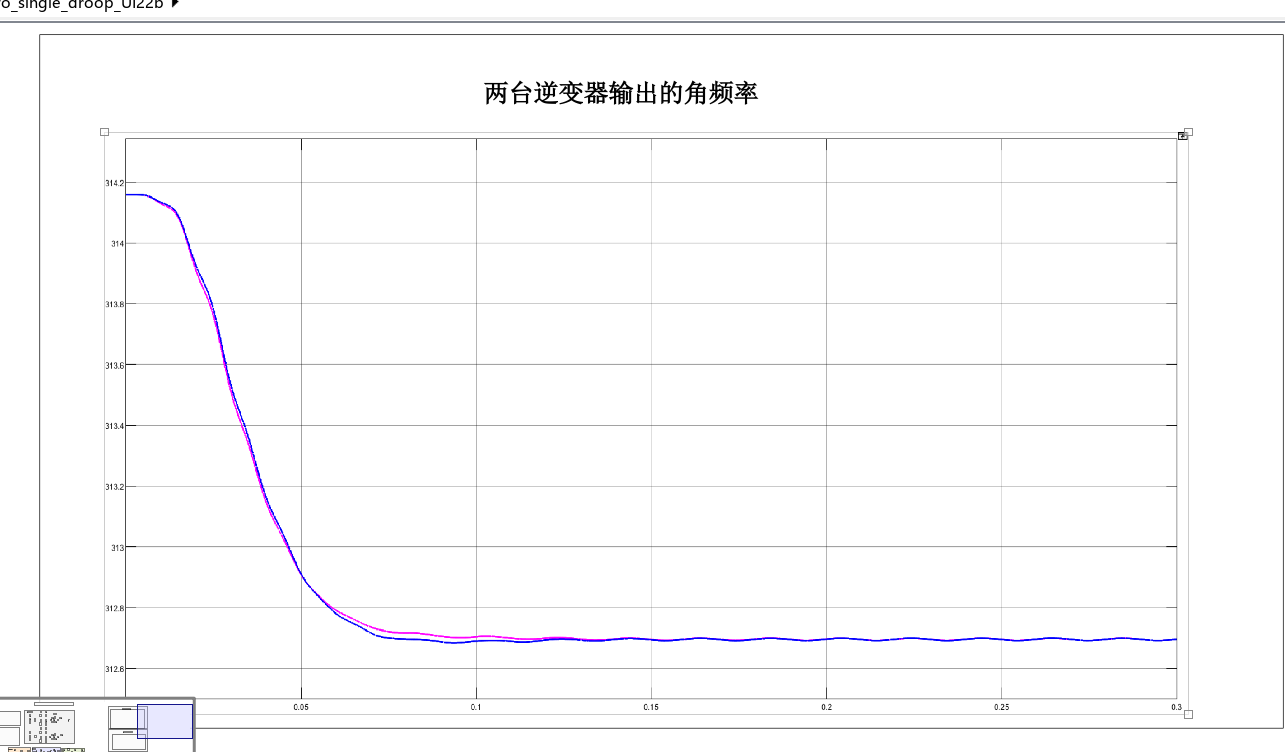

[3]两台机的角度频率最终一样，因为下垂控制中下垂系数一样，因此最终的频率一样

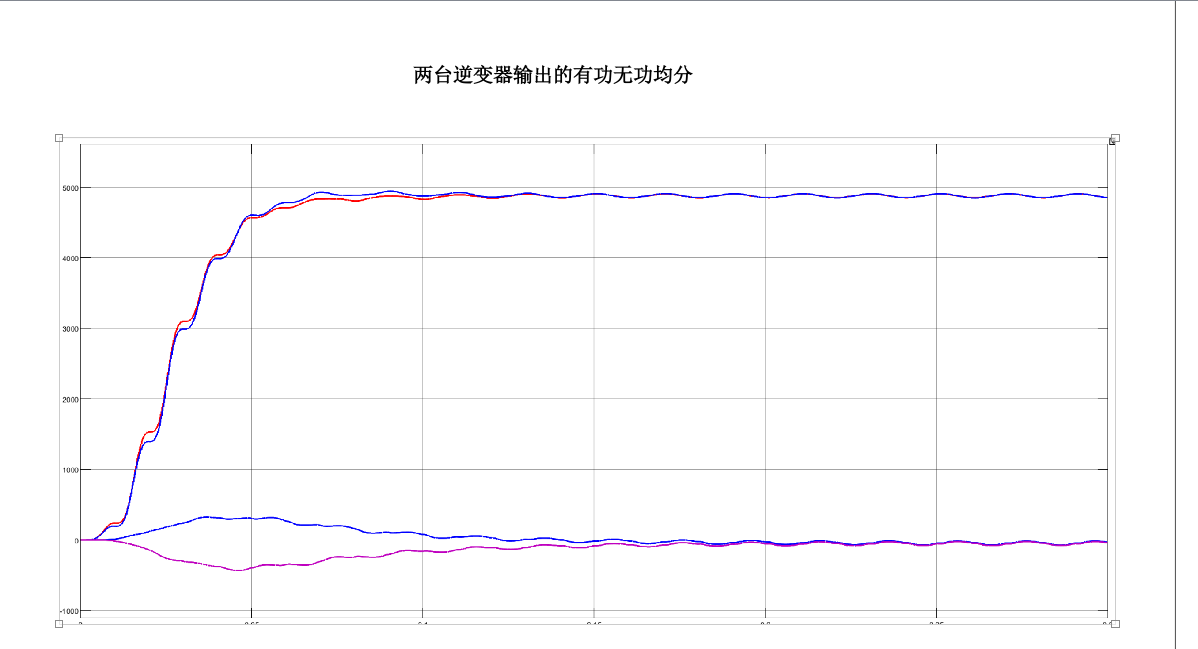

仿真中：因为下垂系数设定一样，两台逆变器输出的有功无功均分，可以通过设定下垂系数来分配功率

1.可以修改下垂调节系数，使两台逆变器按照下垂系数比例来承担负载的输出！！

2.其中两台逆变输出的负载电压、电感电流THD均小于5%！！

3.下垂控制输出的参考电压E，经过电压电流双闭环控制产生调整电压U，由单极性SPWM产生脉冲控制逆变器

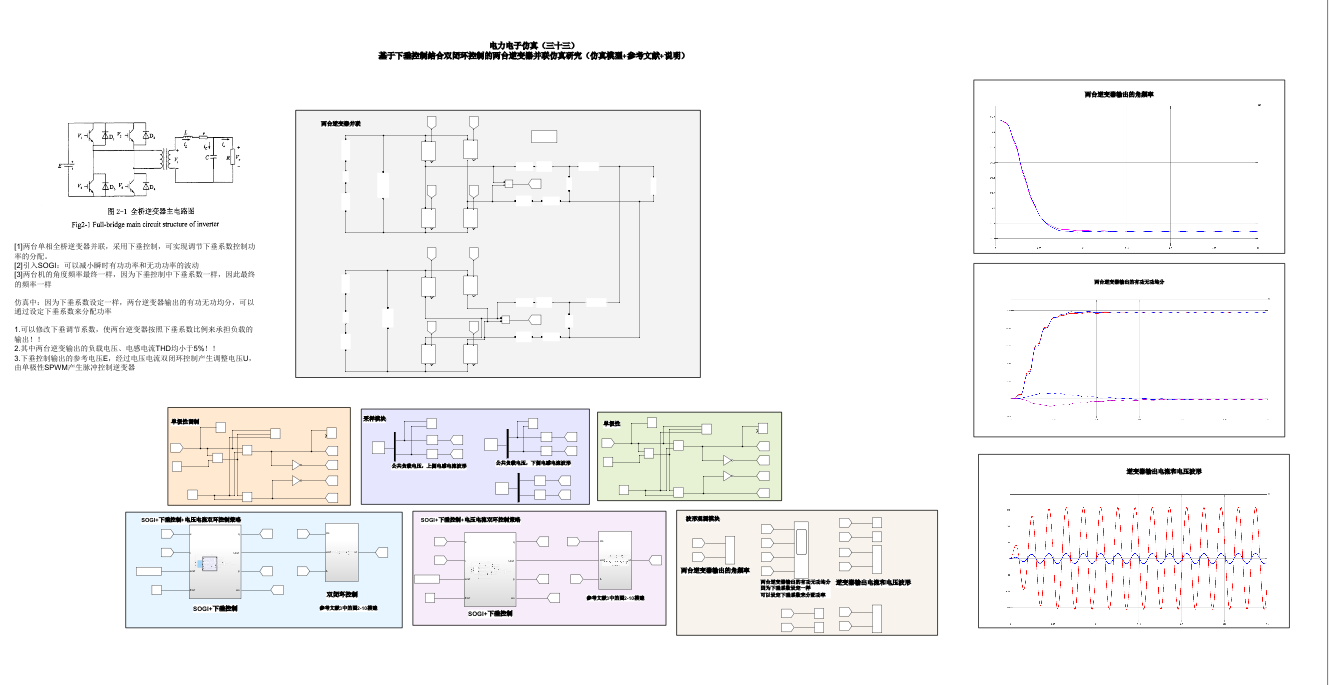

仿真：

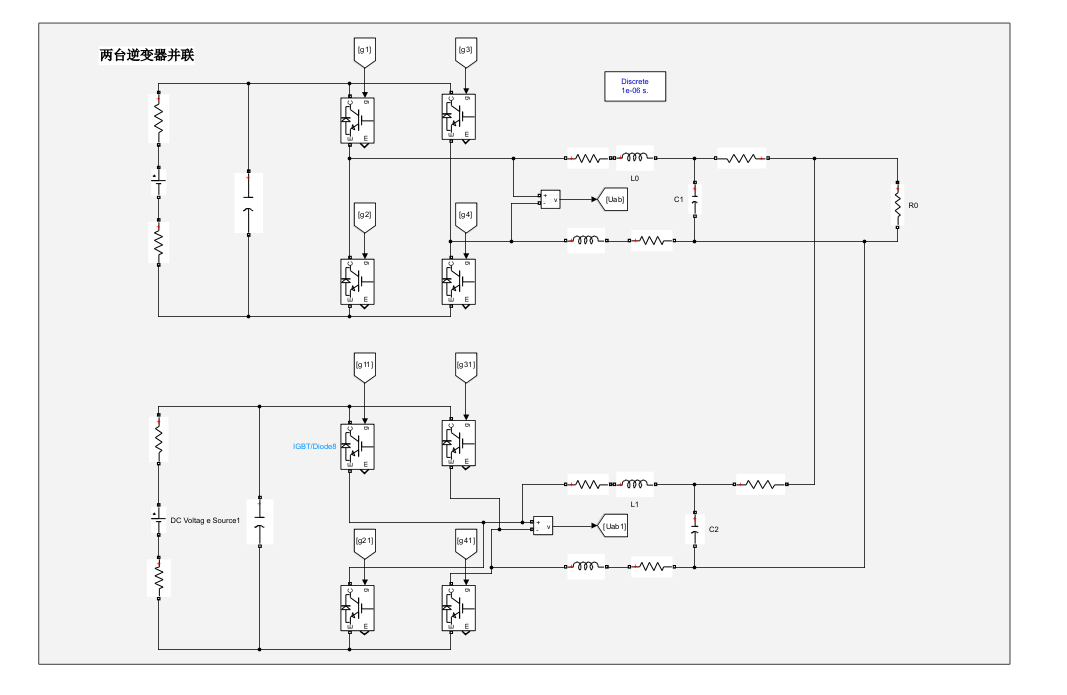

主电路：

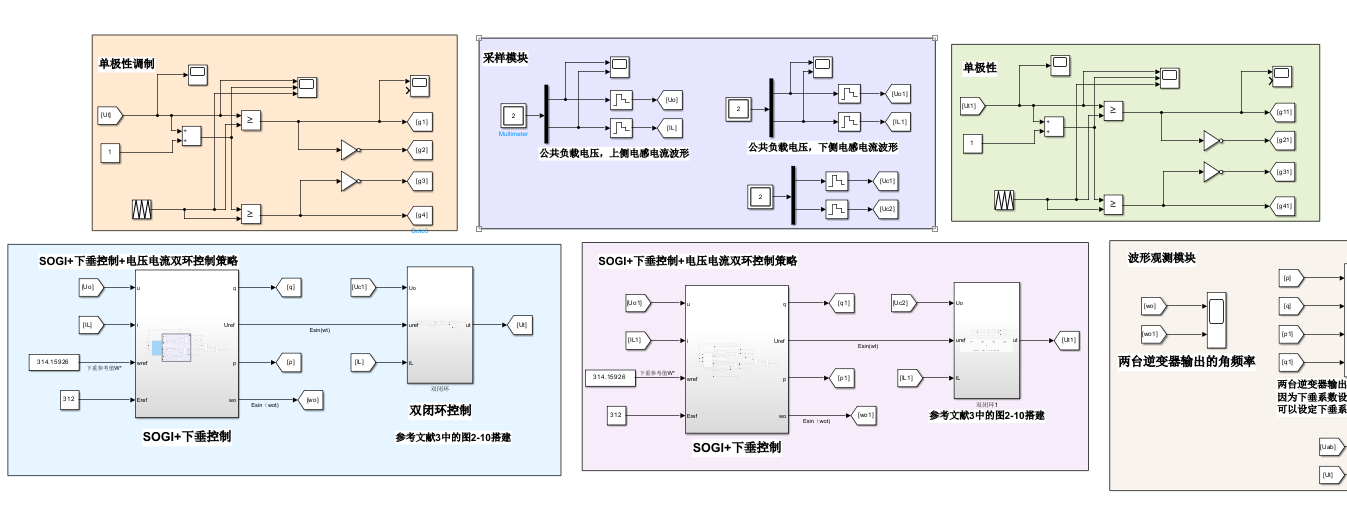

控制模块：

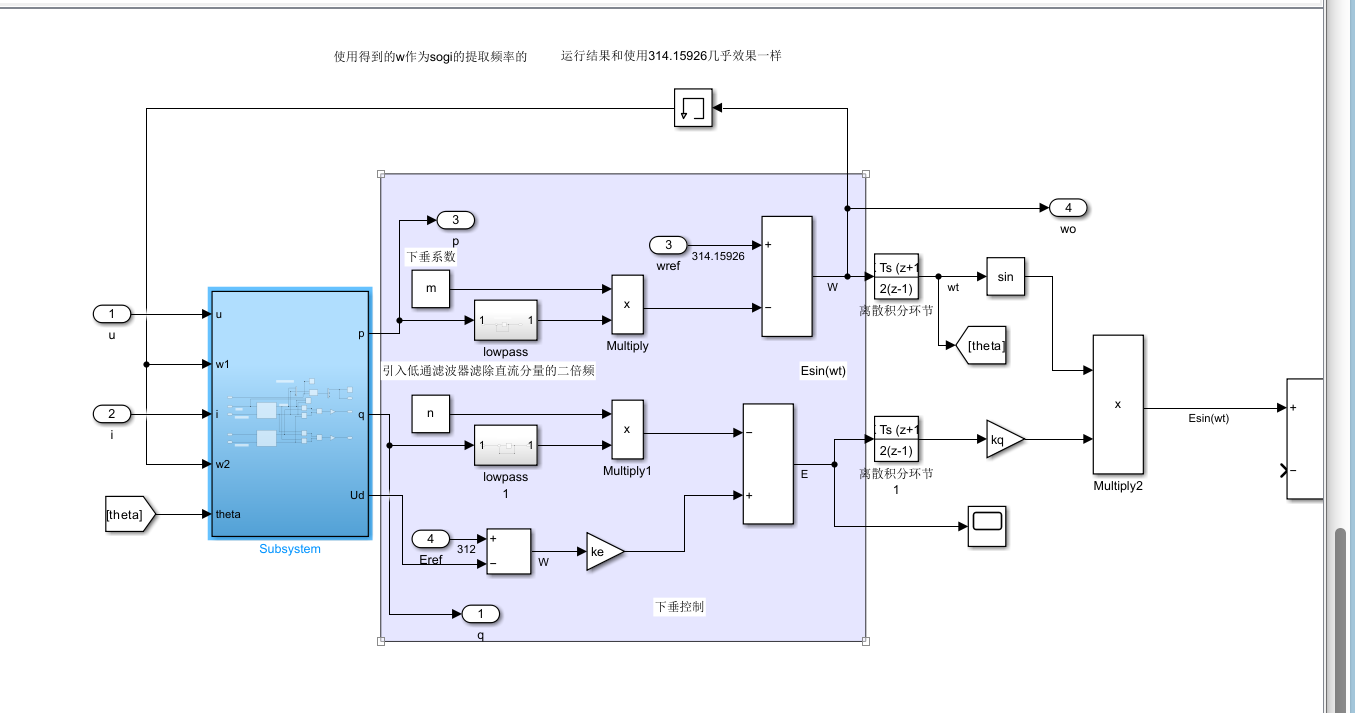

SOGI与下垂控制：

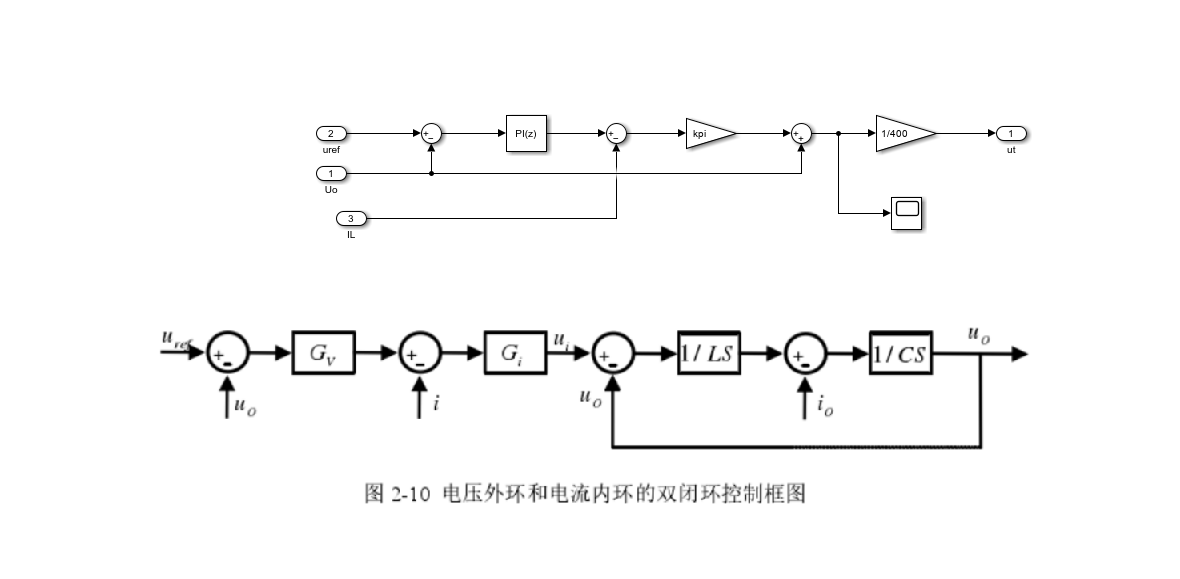

电压电流双闭环：

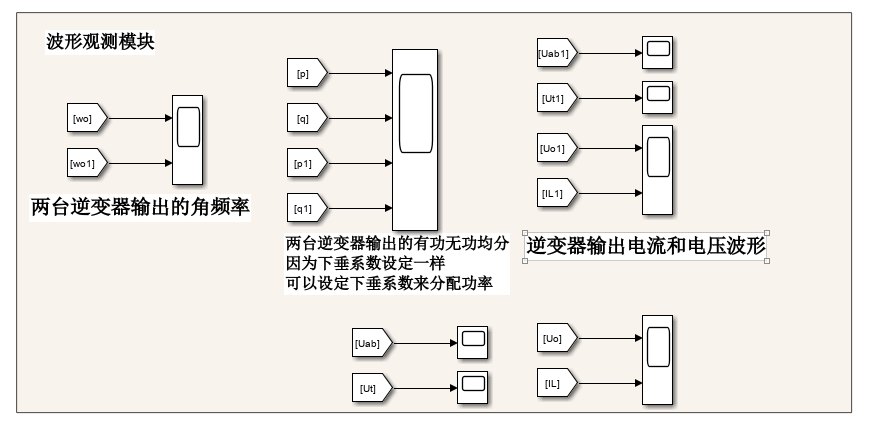

波形观测模块：

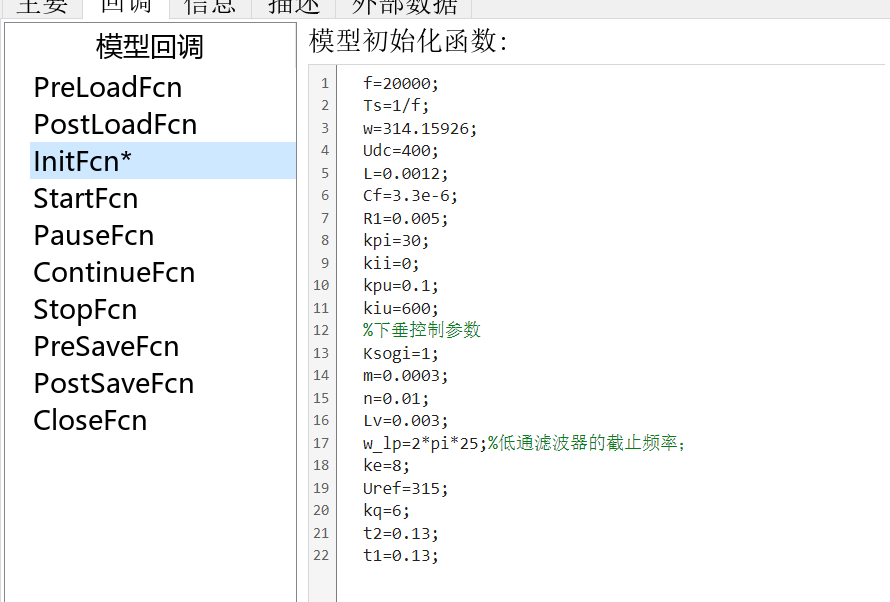

初始化参数设置：

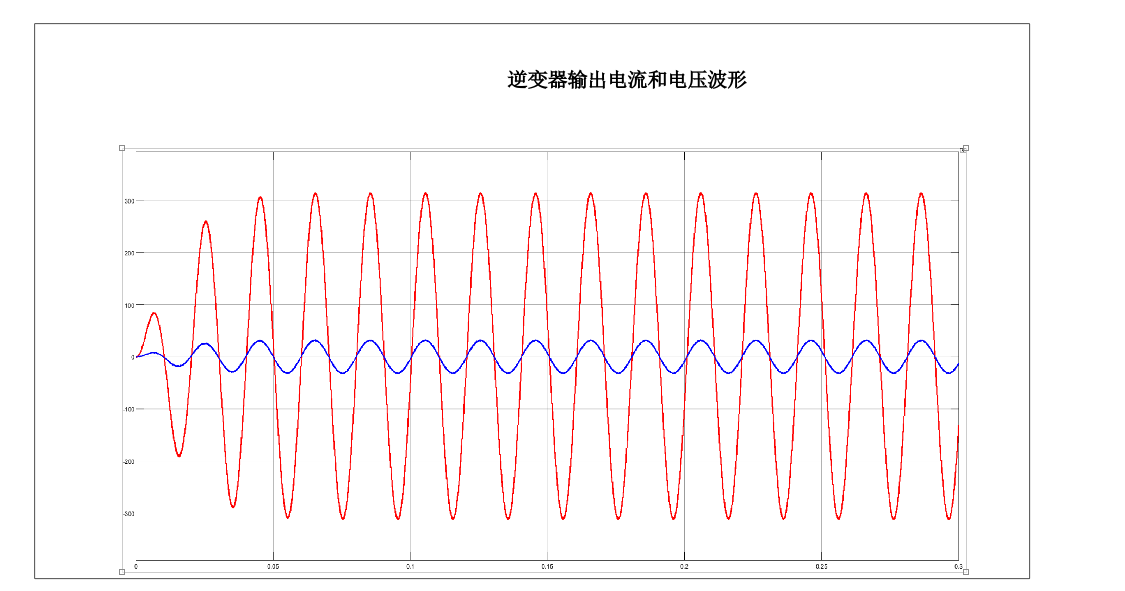

仿真波形：
