《电机学基础》仿真实验任务书（实验指导书）

一 ． 实验目的

1．掌握通过仿真的方式测取直流电动机和异步电动机的工作特性和机械特性的方法。

2．掌握通过仿真的方式实现直流电动机和异步电动机的起动、制动和调速的方法。

二 ． 预习要点

1．交直流电机的基本方程（电压、转速和功率平衡方程）及其等效电路。

2．交直流电机的起动、制动和调速方法。

3. MATLAB/Simulink 的基本操作。

三 ． 实验流程

1. 按照给出的仿真电路图搭建出完整的仿真电路。

2. 设置电气元件的仿真参数。

3．设置仿真条件（解算器设置等）

4. 完成仿真，获得仿真结果。

5. 完成对仿真波形的分析。

四 ． 实验报告要求

实验报告一律 A4 纸单面或双面（推荐）打印；封皮、正文页眉页脚的格式需全教学班

统一；实验报告必须包含完整的仿真电路图、仿真参数设置界面图、仿真波形、仿真结果分

析等四个基本环节。特别注意：一、所有图形的图形格式必须前后统一！二、实验报告内容

不得高度雷同，否则按不及格处理。

五 ． 仿真电路图

注意：以下只给出仿真电路图，每个电气元件的仿真参数可以自己随意设定，不做具体要求。

实验一 直流电机的串电阻起动

实验二 他励直流电动机的电枢反接制动

实验三 他励直流电动机变磁通调速

实验四 异步电机的定子串电阻起动

实验五 异步电动机降压调速

实验六 异步电机能耗制动

实验七 直流电机机械特性测取

实验八 异步电机机械特性测取

实验一 直流电机的串电阻起动

实验二 他励直流电动机的电枢反接制动

实验三 他励直流电动机变磁通调速

实验四 异步电机的定子串电阻起动

实验五 异步电动机降压调速

实验六 异步电机能耗制动

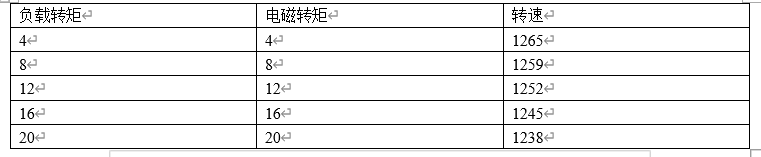

实验七 直流电机机械特性测取

实验八 异步电机机械特性测取
