1.软件版本
matlab2022a
2.运行方法
使用matlab2022a或者高版本仿真,运行文件夹中的tops.m或者main.m。运行时注意matlab左侧的当前文件夹窗口必须是当前工程所在路径。具体操作观看提供的程序操作视频跟着操作。

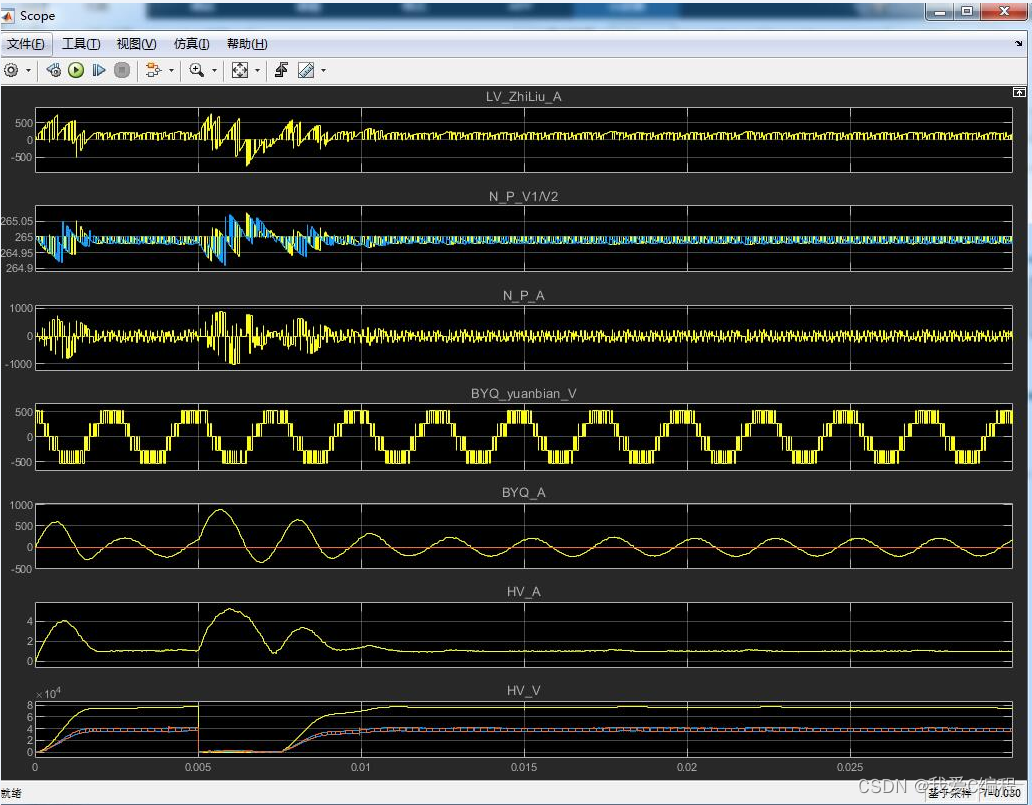

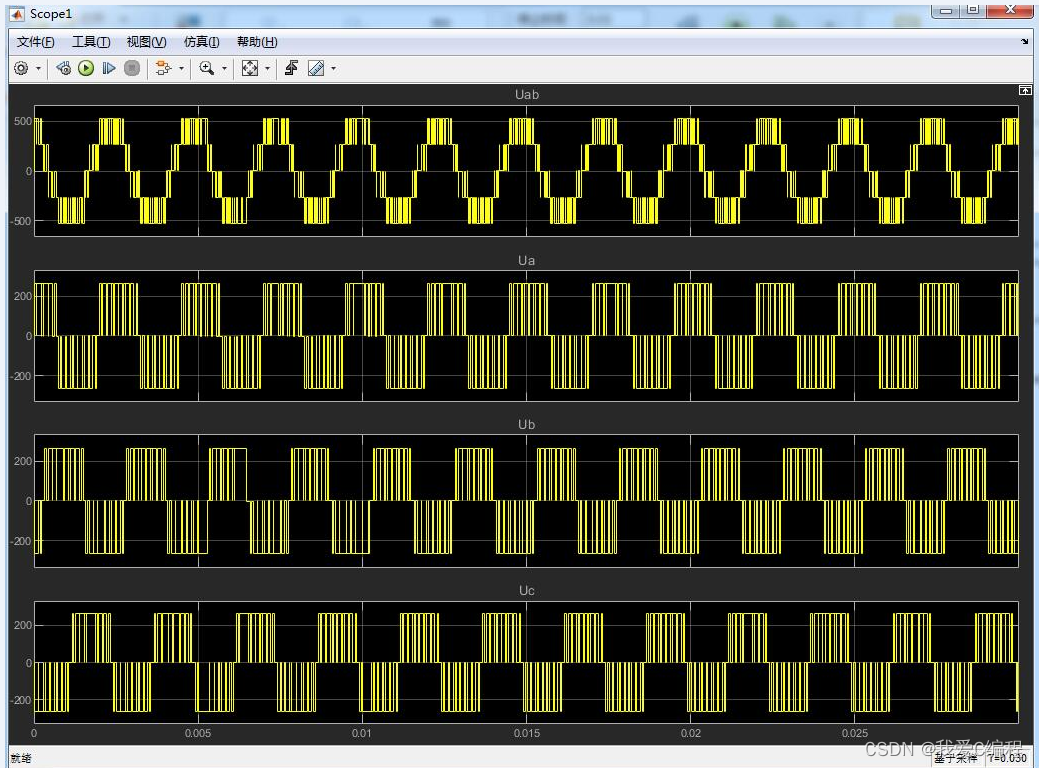

3.部分仿真截图
4.内容简介
SVPWM则以三相的合成矢量为出发点,其基本思想为:在数学意义上的abc轴也好,αβ轴也好,其产生的电压都应该等于dq轴合成的那个电压。那么只要让驱动桥最终所产生的电压矢量跟dq轴的合成电压矢量是一样的那就达到了这个目的。
SVPWM仿真搭建时需要注意和解决的几个问题。
(1)、电压空间矢量所在扇区的判断;
(2)、基本矢量作用时间的计算;
(3)、基本矢量的作用顺序及扇区切换点时间确定。
只要解决以上3个问题,就能实现SVPWM。
SVPWM,即空间矢量脉宽调制,由于在相同直流母线电压下的电压利用率比SPWM(正弦脉宽调制)高约15%,因而被广泛应用于电机伺服驱动以及变频器等场合。然而,传统的SVPWM算法实现需要判断矢量的扇区位置并计算矢量作用时间,求解过程设计较多浮点、三角函数与除法等运算,这对于低成本的微控制器而言,其运算难度较大。因此,设计一种运算简单,易于微机实现的改进SVPWM算法具有重要意义。
可见SVPWM部分的目的就是把输入的 , 转换成六个开关管的导通时间,对应电机需要的ABC三相绕组电压。通过数字方式实现矢量控制时,往往以占空比(实际为微机中用于产生PWM的比较值)代替实际电压值。因此,在实现SVPWM时,仅需处理相应的坐标变换即可。
