1.软件版本

matlab2022a,ISE10.1

2.运行方法

    使用matlab2022a或者高版本仿真，运行文件夹中的tops.m或者main.m。运行时注意matlab左侧的当前文件夹窗口必须是当前工程所在路径。

FPGA使用ISE10.1或者更高版本打开FPGA工程,fpga工程路径必须是英文路径。

具体操作观看提供的程序操作视频跟着操作。

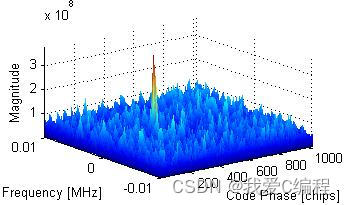

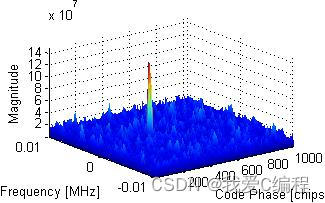

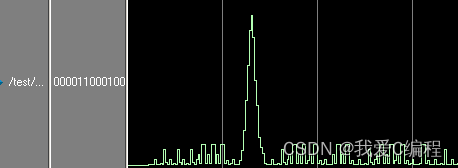

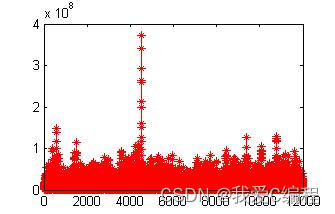

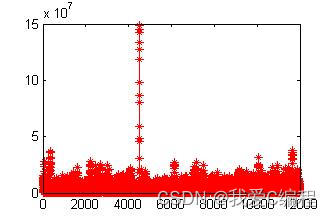

3.部分仿真截图

4.内容简介

GPS卫星发送的信号一般由3个分量组成：载波、伪码和导航电文，其中伪码和导航电文采用BPSK技术去调制载波。  基于FPGA的系统主要包括GPS信号发送模拟模块，C/A码相乘模块，FFT模块，延迟模块，峰值搜索模块以及控制器模块。对于FFT，这里采用的xilinx的IP核模块，由于本课题需要的是计算1024点的FFT和IFFT，所以设置NFFT为“01010”，进行FFT运算时，设置FWD_INV为“1”，当进行IFFT时，FWD_INV为“0”。在IP核设计时，如果选择在计算过程中进行中间数据的缩减，那么SCALESCH信号才可以起作用，这里不使用IP核的这个功能。计算点数选择“1024”，实现方式为“Radix-4，Burst I/O”，精度输入数据和相位因子存储都选择16位。
