1.软件版本

matlab2022a

2.运行方法

    使用matlab2022a或者高版本仿真，运行文件夹中的tops.m或者main.m。运行时注意matlab左侧的当前文件夹窗口必须是当前工程所在路径。具体操作观看提供的程序操作视频跟着操作。

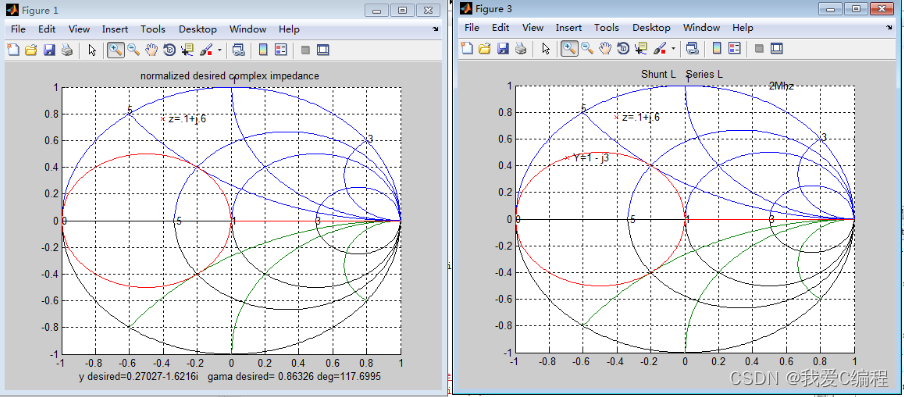

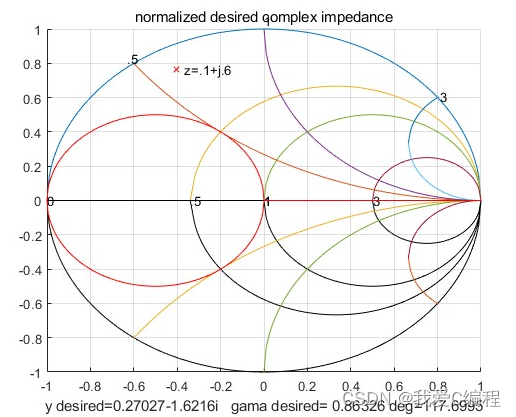

3.部分仿真截图

 ​编辑

​编辑

4.内容简介

    史密斯图表(Smith chart，又称史密斯圆图)是在反射系散平面上标绘有归一化输入阻抗（或导纳）等值圆族的计算图。是一款用于电机与电子工程学的图表，主要用于传输线的阻抗匹配上。该图由三个圆系构成，用以在传输线和某些波导问题中利用图解法求解，以避免繁琐的运算。一条传输线(transmission line)的电阻抗力(impedance)会随其长度而改变，要设计一套匹配(matching)的线路，需要通过不少繁复的计算程序，史密夫图表的特点便是省略一些计算程序。

    史密斯图表的基本在于以下的算式：

  ​编辑

    当中的Γ代表其线路的反射系数(reflection coefficient)，即S参数（S-parameter）里的S11，ZL是归一负载值，即ZL / Z0。当中，ZL是线路本身的负载值，Z0是传输线的特征阻抗（本征阻抗）值，通常会使用50Ω。

    图表中的圆形线代表电阻抗力的实数值，即电阻值，中间的横线与向上和向下散出的线则代表电阻抗力的虚数值，即由电容或电感在高频下所产生的阻力，当中向上的是正数，向下的是负数。图表最中间的点(1+j0)代表一个已匹配(matched)的电阻数值(ZL)，同时其反射系数的值会是零。图表的边缘代表其反射系数的长度是1，即100%反射。在图边的数字代表反射系数的角度(0-180度)和波长(由零至半个波长)。

    史密斯圆图： 反射系数圆图+阻抗/导纳圆图。输入阻抗不易直接测得，通过测量反射系数间接获得输入阻抗值。史密斯圆图中反射系数和输入阻抗一一对应。

​编辑

史密斯圆图的应用：

    已知传输线的特性阻抗=50Ω，传输线的负载阻抗为=(50+j50)Ω，求离负载z=0.1λ处的等效阻抗。解：=/=1+j1 R=1 X=1

    找到R=1的电阻圆和X=1的电抗圆的交点A，连接OA并延长交电长度刻度圆于B，OA顺时针旋转电长度0.1λ交电长度刻度圆于C，连接OC，交c1于P（据此读出|r|和Φ），过P点的R和X就是离负载z=0.1λ处的归一化输入阻抗。

​
