1.软件版本

matlab2022a

2.运行方法

     使用matlab2022a或者高版本仿真，运行文件夹中的tops.m或者main.m。运行时注意matlab左侧的当前文件夹窗口必须是当前工程所在路径。具体操作观看提供的程序操作视频跟着操作。

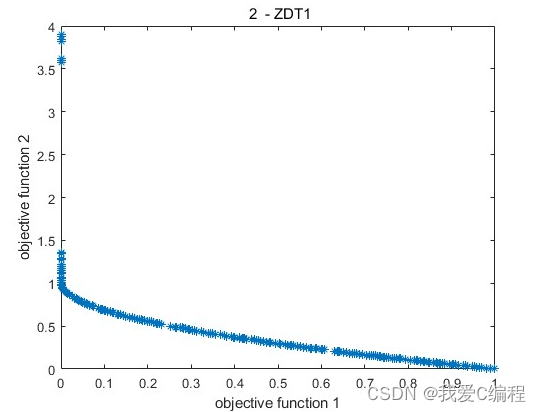

3.部分仿真截图

 ​编辑

4.内容简介

    首先将一群具有多个目标的个体（解集，或者说线代里的向量形式）作为父代初始种群，在每一次迭代中，GA操作后合并父代于自带。通过非支配排序，我们将所有个体分不到不同的pareto最优前沿层次。然后根据不同层次的顺序从pareto最优前沿选择个体作为下一个种群。出于遗传算法中的“物种多样性”保护，还计算量“拥挤距离”。拥挤距离比较将算法各阶段的选择过程引向一致的前沿。

    与单目标（遗传算法）最大的不同就是进行选择操作之前进行快速非支配排序，这一步也是为了选择操作而来的，选择哪些、怎么选是通过非快速支配排序来的。这就不像单目标，挑好的选就行了。

    支配： 在多目标优化问题中，如果个体p至少有一个目标比个体q好，而且个体p中的所有目标都不比个体q差，那么称个体p支配个体q。

   序值： 如果p支配q，那么p的序值比q低。如果p和q互不支配，那么p和q有相同的序值。

   拥挤距离：用来计算某前端中的某个体与该前端中其他个体之间的距离，用以表征个体间的拥挤程度。希望pareto解出来之后，点与点之间距离是相近的，不要太多的聚集在某个地方。用某个点与前后两个点之间的xy的距离和表示。算法会选择拥挤距离大的去领头。

   快速非支配排序：快速非支配排序就是将解集分解为不同次序的Pareto前沿的过程。将一组解分成n个集合：rank1,rank2…rankn,每个集合中所有的解都互不支配，但ranki中的任意解支配rankj中的任意解（i

综上所述，NSGAII的步骤如下所示：

步骤1：编码。遗传算法在进行搜索之前，将变量编成一个定长的编码——用二进制字符串来表示，这些字符串的不同组合，

便构成了搜索空间不同的搜索点。

步骤2：产生初始群体。随机产生N个字符串，每个字符串代表一个个体。

步骤3：按目标函数的个数分割子群体，对每个子群体进行如下操作：

1)计算目标函数值(此步调用ANSYs有限元程序，将ANSYS有限元程序得到的后处理结果传给MATLAB程序作为目标函数值)；

2)计算每个个体的适应度，本文中采用线性排序法和选择压差为2估算适应度；

3)用随机遍历抽样方法在每个子种群中选择个体。

步骤4：将每个子种群中选择出的个体进行合并。

步骤5：交叉操作。本文中采用的是单点交叉操作。

步骤6：变异。对个体按给定的概率进行变异，形成新一代群体。

步骤7：将步骤6产生的个体合重复进行步骤3～ 步骤6的操作，直至完成规定的遗传迭代总次数。
