1.软件版本
matlab2022a
2.运行方法
使用matlab2022a或者高版本仿真,运行文件夹中的tops.m或者main.m。运行时注意matlab左侧的当前文件夹窗口必须是当前工程所在路径。具体操作观看提供的程序操作视频跟着操作。

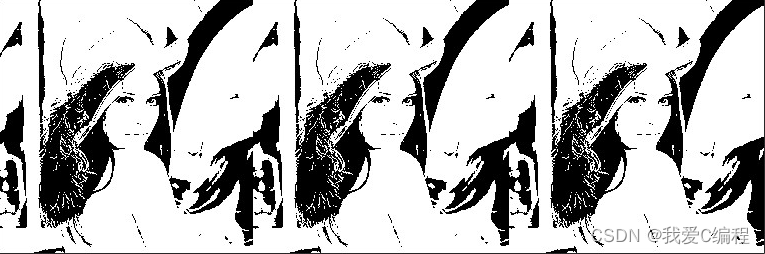

3.部分仿真截图
编辑
4.内容简介
脉冲耦合神经网络(PCNN-Pulse Coupled Neural Network)与传统神经网络相比,有着根本的不同。PCNN有生物学的背景,它是依据猫、猴等动物的大脑皮层上的同步脉冲发放现象提出的。PCNN有着广泛的应用,可应用于图像分割,边缘检测、细化、识别等方面。
PCNN是Eckhorn于20世纪90年代开始提出的一种基于猫的视觉原理构建的简化神经网络模型,与BP神经网络和Kohonen神经网络相比,PCNN不需要学习或者训练,能从复杂背景下提取有效信息,具有同步脉冲发放和全局耦合等特性,其信号形式和处理机制更符合人类视觉神经系统的生理学基础。

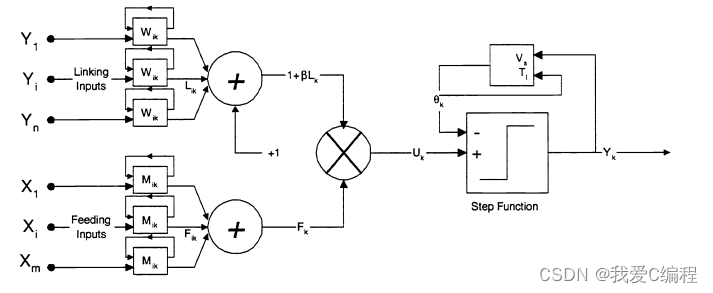

一个生理激励的人工神经网络,脉冲耦合神经网络(PCNN),可以连接起来创建一个高度灵活的生理滤波器。PCNN对灵长类视觉皮层中观察到的脉冲高度、持续时间、重复频率和神经间联系进行建模。该模型不仅能满足我们视觉模型的滤波要求,还能产生所需的连接和脉冲,以模拟依赖于状态的调制和时间同步。图4显示了PCNN中单个神经元的框图。
有关PCNN的更多讨论,请参见参考文献[3]和[5]。表2显示了实现离散时间PCNN所需的方程式。在该模型中,PCNN神经元接收来自前一层次结构层的馈电输入(X2),并接收来自其自身和其他层的链接输入(Y)。可重入输入将被视为链接输入。图5显示了样本PCNN中单个神经元的馈电和连接。
单个PCNN神经元的滤波特性由馈电输入的模式和应用于这些输入的权重决定。滤光片的感受野由前一层馈电输入连接的形状决定。滤波特性由应用于进给输入的权重确定。例如,一个具有高斯(椭圆形)感受野的神经元将具有以椭圆形模式连接到前一层的馈电输入。在该椭圆模式中,应用于进给输入的权重(M2)在中心处为单位,并随着朝向椭圆边缘的高斯曲线而减小。
编辑
PCNN的特征提取和对象分割特性来自神经元的脉冲频率。具有相关进食输入特征(颜色、强度等)的神经元具有相似的脉冲率。连接连接导致神经元紧密接近,相关特征一致脉冲(同步)。连接模式、权重(Wf)和连接系数(i:3)决定了连接输入影响神经元输出的接近度和程度。较大的链接字段往往会对图像产生平滑效果。较大的权重和连接系数(假设标准化,接近1)往往会导致相关特征较少的神经元同步。PCNN神经元(无连接)的脉冲重复率由馈电输入的大小决定。输入较大的神经元比输入较小的神经元脉冲频率更高。缺乏连接输入将导致具有相同馈电输入强度的神经元一致脉冲。对象分割高度依赖于链接系数8的值。
PCNN中的神经元数量等于输入图像中的像素数量。神经元被排列成一个具有横向连接的单层网络。每个神经元接收R半径内所有相邻神经元的链接输入。每个神经元只接收一个馈电输入,即输入图像中对应像素的强度。馈电输入上没有泄漏积分器。所有权重都设置为统一。
