1.软件版本

matlab2022a

2.运行方法

    使用matlab2022a或者高版本仿真，运行文件夹中的tops.m或者main.m。运行时注意matlab左侧的当前文件夹窗口必须是当前工程所在路径。具体操作观看提供的程序操作视频跟着操作。

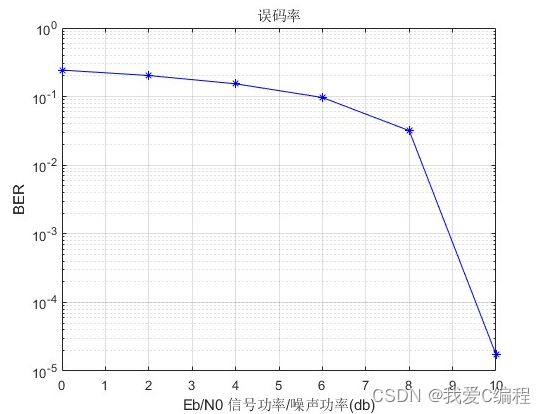

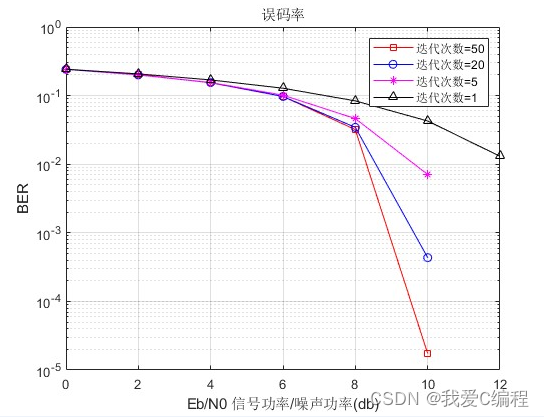

3.部分仿真截图

 ​编辑

 ​编辑

4.内容简介

     LDPC码是麻省理工学院Robert Gallager于1963年在博士论文中提出的一种具有稀疏校验矩阵的分组纠错码。几乎适用于所有的信道，因此成为编码界近年来的研究热点。它的性能逼近香农极限，且描述和实现简单，易于进行理论分析和研究，译码简单且可实行并行操作，适合硬件实现。

    LDPC仿真系统图LDPC 码的奇偶校验矩阵H是一个稀疏矩阵，相对于行与列的长度，校验矩阵每行、列中非零元素的数目(我们习惯称作行重、列重)非常小，这也是LDPC码之所以称为低密度码的原因。由于校验矩阵H的稀疏性以及构造时所使用的不同规则，使得不同LDPC码的编码二分图(Taner图)具有不同的闭合环路分布。而二分图中闭合环路是影响LDPC码性能的重要因素，它使得LDPC码在类似可信度传播(Belief ProPagation)算法的一类迭代译码算法下，表现出完全不同的译码性能。

    当H的行重和列重保持不变或尽可能的保持均匀时，我们称这样的LDPC码为正则LDPC码，反之如果列、行重变化差异较大时，称为非正则的LDPC码。研究结果表明正确设计的非正则LDPC码的性能要优于正则LDPC。根据校验矩阵H中的元素是属于GF(2)还是GF(q)(q=2p)，我们还可以将LDPC码分为二元域或多元域的LDPC码。研究表明多元域LDPC码的性能要比二元域的好。

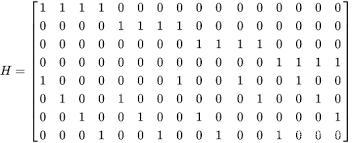

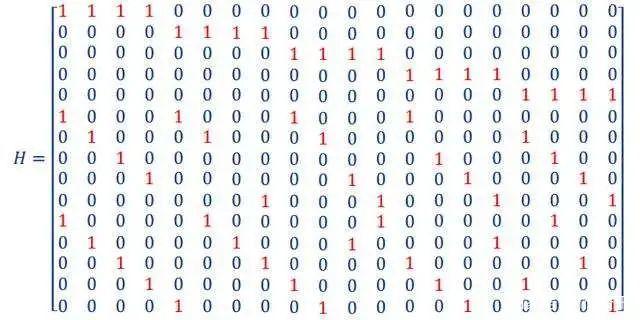

    在LDPC编码中，会用到一个叫做H矩阵的校验矩阵(Parity Check Matrix)，比如，我们来看一个简单的H矩阵：

​

编辑

为了可以更加直观的理解H矩阵，可以借助Tanner图，来表示H矩阵：

​

编辑

​
