1.软件版本

matlab2022a

2.运行方法

使用matlab2022a或者高版本仿真，运行文件夹中的tops.m或者main.m。运行时注意matlab左侧的当前文件夹窗口必须是当前工程所在路径。具体操作观看提供的程序操作视频跟着操作。

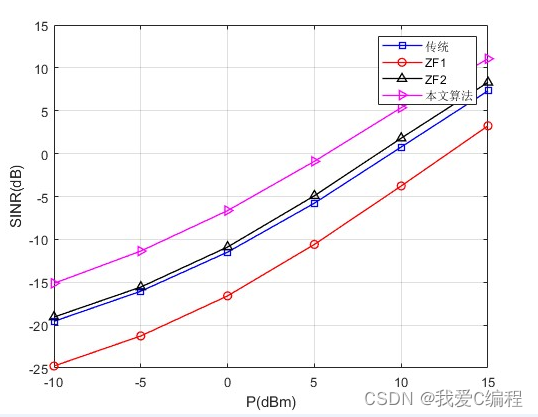

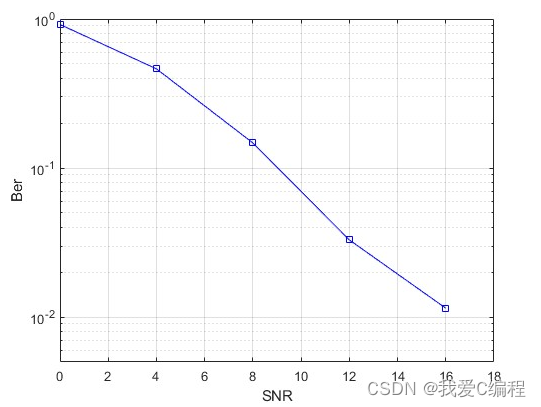

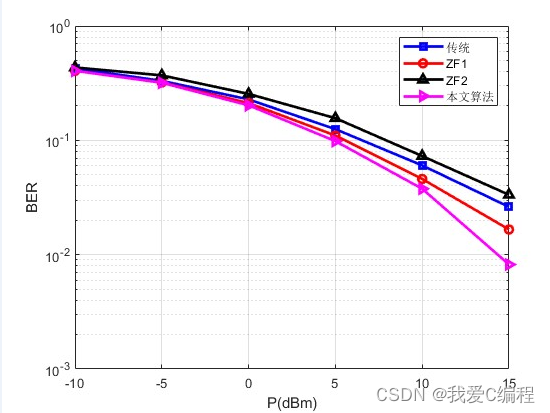

3.部分仿真截图

 ​编辑

 ​编辑

 ​编辑

4.内容简介

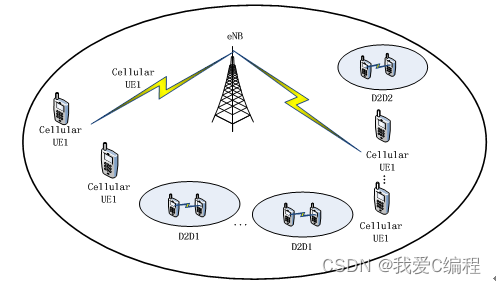

    考虑下行链路的蜂窝网络中存在多个D2D通信对和多个蜂窝用户，它们共享相同的频率资源并且蜂窝用户为主用户。

​编辑

1）传统波束赋形算法1

    该算法是一种最简单传统的波束赋形策略，其原理是对于第k个蜂窝用户，赋形矢量wk,conv是自身方向上的信道增益矢量，公式定义如下：

​编辑

    因此，在这个赋形策略中，基站主要针对蜂窝用户进行赋形，并没有对其关联的D2D通信对做干扰消除。

 2）ZF波束赋形算法1

   在ZF波束赋形算法1中，消除了蜂窝用户之间内部的干扰，第k个蜂窝用户传输在其他所有用户信道的零空间。特别是赋形矢量 ，对于第 个用户将会正交其他所有蜂窝用户的信道矢量。公式如(6)所示：

​编辑

3）ZF波束赋形算法2

   在ZF波束赋形算法中，消除了基站到D2D通信的干扰，第k个蜂窝用户数据传输在所有D2D通信信道的零空间。特别是，第k个蜂窝用户波束赋形矢量 将会正交所有基站到D2D通信对信道矢量。

 ​编辑

    仿真结果与传统波束赋形方法、ZF波束赋形算法1及ZF波束赋形算法2解析结果对比与分析。仿真模型由单个蜂窝小区下，T=4为基站天线数目，K=4为蜂窝用户数量为4，D=4为D2D通信对数量。在仿真场景中，D2D通信对和蜂窝用户到基站的距离固定且采用简单的路径损耗模型。
