1.软件版本

matlab2022a

2.运行方法

使用matlab2022a或者高版本仿真，运行文件夹中的tops.m或者main.m。运行时注意matlab左侧的当前文件夹窗口必须是当前工程所在路径。具体操作观看提供的程序操作视频跟着操作。

3.内容简介

     以级联多电平逆变器为主要拓扑的STATCOM可以实现大容量,低谐波的无功功率输出,目前已经成为了STATCOM发展的主流方向.但这种拓扑存在不可避免的问题,即直流侧电容电压会出现不平衡和不稳定的现象,提出了采用可控整流器对直流侧电容电压进行平衡性和稳定性控制的策略.分析了整流器和STATCOM的工作原理,分别在三相坐标系和dq旋转坐标系下推导了系统的数学模型,根据该模型研究了相应的控制方法,其中整流侧采用电压电流双环解耦控制策略,级联逆变侧则分别从直接电流控制和间接电流控制这两个角度进行分析,给出了部分控制器参数的设计方法.在仿真软件SIMPLORER中搭建了系统模型,完成了仿真实验,结果表明,间接电流控制可以实现较好的暂态性能,直接电流控制能够对输出的有功电流进行有效控制,两种控制方式下,STATCOM均能对电网中的感性和容性无功分量进行补偿,并且补偿过程中,电容电压都能保持较好的平衡性和稳定性.完成了系统样机的硬件和软件设计,搭建了模拟工作环境,整流侧实验表明,整流侧能够实现一定功率的输出,并且输入电流具有较好的功率因数.无功补偿实验则在两种感性工况下进行,样机均能对电网中的无功功率进行补偿,电容电压能保持较好的平衡性和稳定性,表明所提策略是有效可行的.

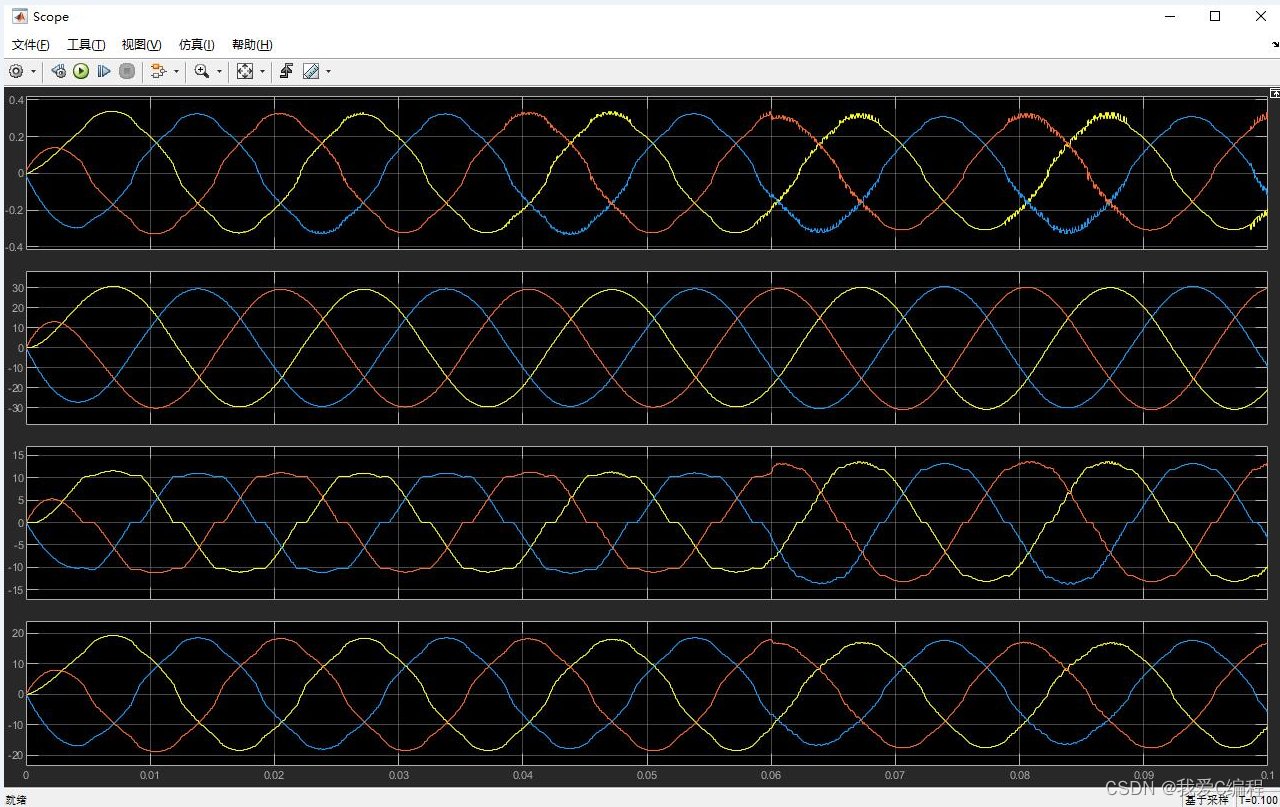

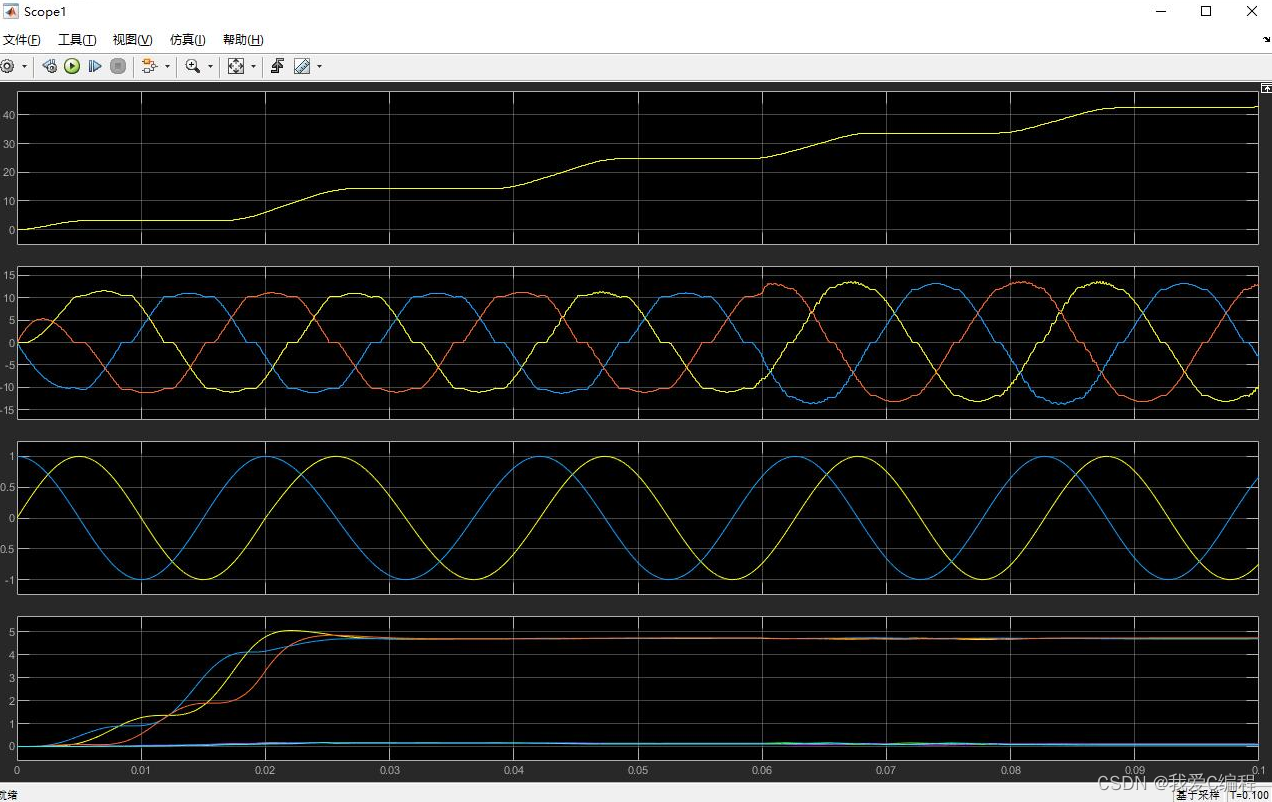

4.部分仿真截图
