基于simulink的PMSM矢量控制系统的仿真,其中PMSM自己建模设计,不使用simulink自带模型

作品简介

包括程序操作录像

1.软件版本

matlab2022a

2.运行方法

     使用matlab2022a或者高版本仿真,运行文件夹中的tops.m或者main.m。运行时注意matlab左侧的当前文件夹窗口必须是当前工程所在路径。具体操作观看提供的程序操作视频跟着操作。

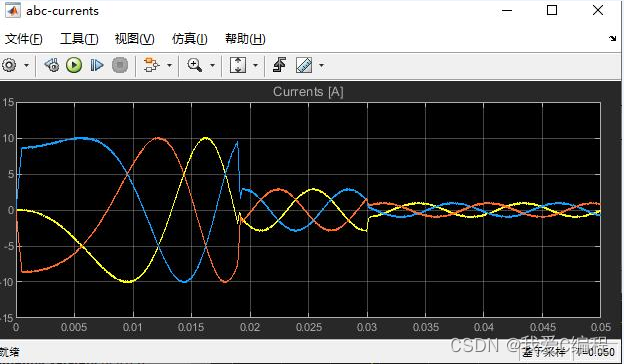

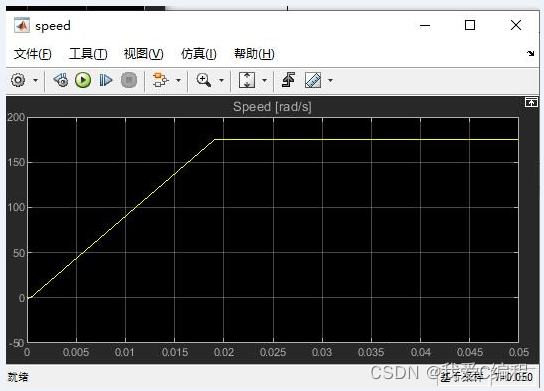

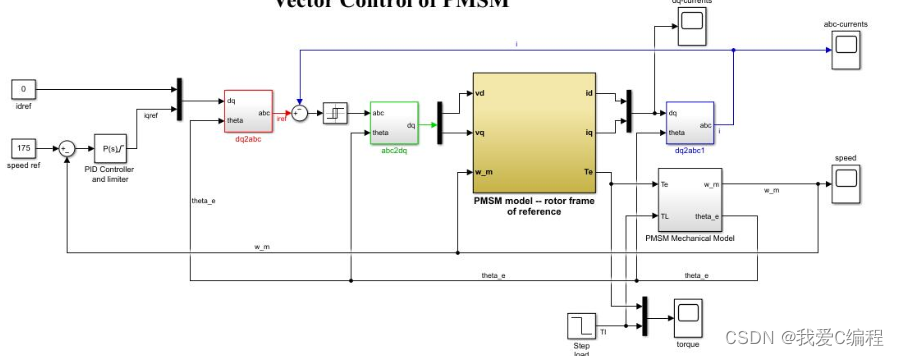

3.部分仿真截图





4.内容简介

永磁同步电机的运行原理与电励磁同步电机相同,但它以永磁体提供的磁通代替后者的励磁绕组励磁,使电机结构更为简单。PMSM是由永磁体励磁产生同步旋转磁场的同步电机,永磁体作为转子产生旋转磁场,三相定子绕组在旋转磁场作用下通过电枢反应,感应三相对称电流。此时转子动能转化为电能,PMSM作发电机(generator)用;此外,当定子侧通入三相对称电流,由于三相定子在空间位置上相差120,所以三相定子电流在空间中产生旋转磁场,转子旋转磁场中受到电磁力作用运动,此时电能转化为动能,PMSM作电动机(motor)用 。矢量控制(vector control)也称为磁场导向控制(field-oriented control,简称FOC),是一种利用变频器(VFD)控制三相交流电机的技术,利用调整变频器的输出频率、输出电压的大小及角度,来控制交流电机的输出。
